某医院新建门诊病房住院大楼给排水施工组织设计VIP专享VIP免费

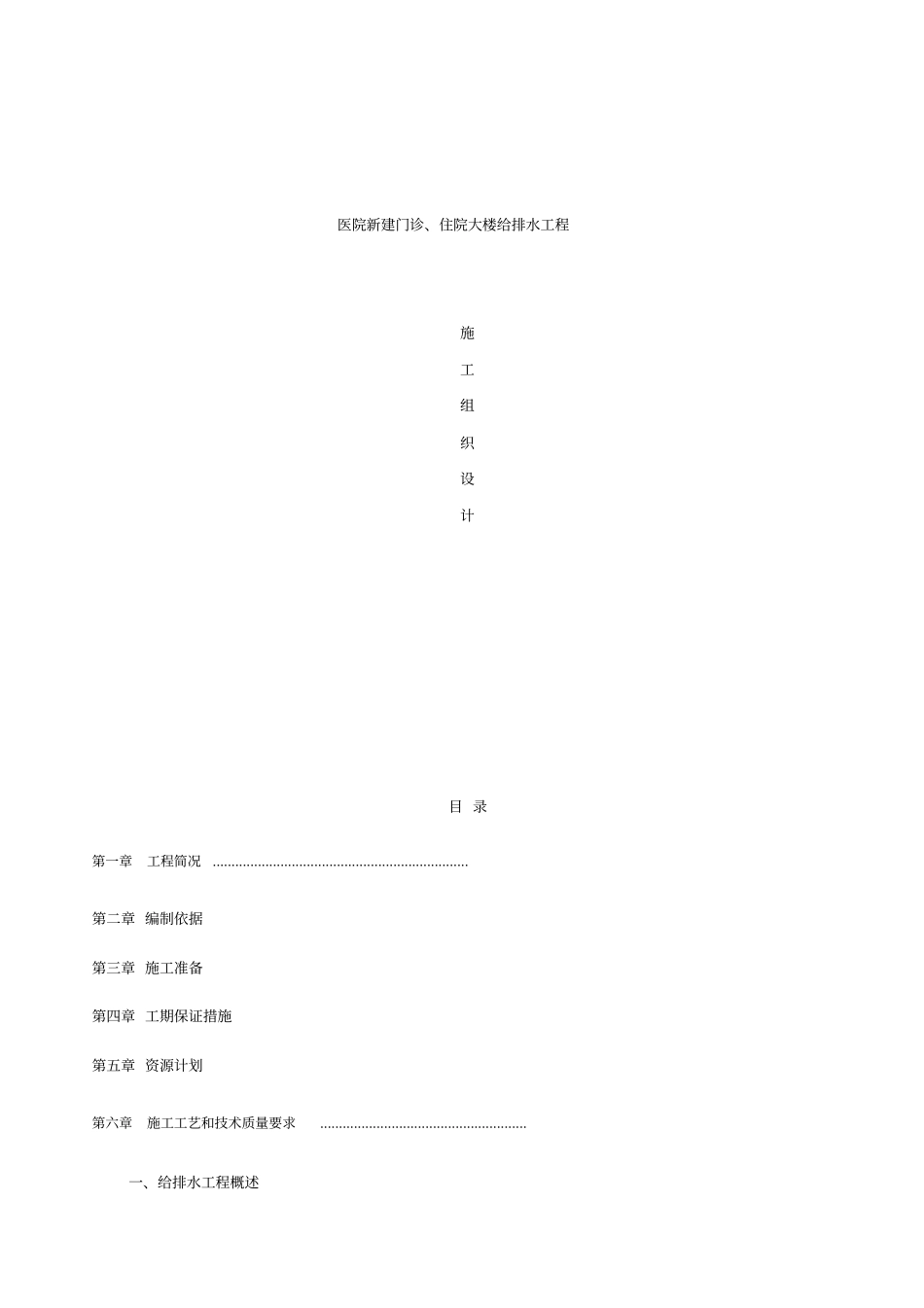

医院新建门诊、住院大楼给排水工程施工组织设计目 录第一章工程简况 .................................................................... 第二章 编制依据第三章 施工准备第四章 工期保证措施第五章 资源计划第六章施工工艺和技术质量要求....................................................... 一、给排水工程概述二、给排水工程施工工艺程序三、管道施工工艺和质量要求第七章 安全管理措施第八章 设备安装成品保护措施第九章 节能环境保护措施第一章 工程简况：一、建筑简况：本工程由一栋5 层门诊楼和一栋20 层住院楼组成，两栋楼地下室相连通，总建筑面积约4.7 万平方M, 总体建筑高度76.2M ，为一类高层建筑.二、给排水系统简介：本工程给水系统由城市给水管网供给，供水压力为≥0.23MPa，由院区内给水管网直接供水.给水系统共分高低两个区，地下一层至二层为I 区，由市政给水管网直接供给，三层至二十层为II 区，由地下室生活加压泵变频供水，生活贮水箱设在地下室生活水泵房内，为装配式不锈钢水箱.空调冷却循环水补水另设一套变频恒压给谁设备.地下室及门诊楼不供应热水外，住院部病房卫生间和手术室热水采用集中式热水供应系统.本工程热水供应范围为病房卫生间用水、手术室热水（病人和医生使用地卫生间不供应热水）.本工程热水系统分区同给水系统完全一致，各区地水加热器地进水由同区地给水系统专管供应.热媒由医院锅炉房提供.热水采用全日制集中热水供应系统，保证干管和立管中地热水循环；循环管道采用同程布置地方式，并设循环泵，采取机械循环.热交换器设置在大楼外医院集中锅炉房.屋顶设太阳能热水系统，制备热水输送至医院锅炉房，作为集中热水系统补充热源.污水经室外化粪池处理后排入院区污水管道，地下室污水由潜污泵提升后排至院区污水管道.屋面雨水采用内排水方式，屋面雨水先经87 型雨水斗汇集后，经雨水管排入院区雨水管网.第二章 编制依据一、 ** 医院新建门诊、住院大楼给排水施工图纸，招标文件.二、现行地国家有关规范、标准和公司技术标准、工作标准、管理标准和ISO9002 质量体系程序文件等 .三、本工程所执行地施工及验收规范和标准：《建筑给排水及采暖工程施工质量验收规范》 GB50242-2002《卫生设备安装图集》 99S304《通风与空调工程施工质量验收规范》 GB50243-2002《建筑节能工程施工质量验收规范》 GB50411-2007《管道及设备保温安装图集》 98T901《医院洁净手术部建筑...
