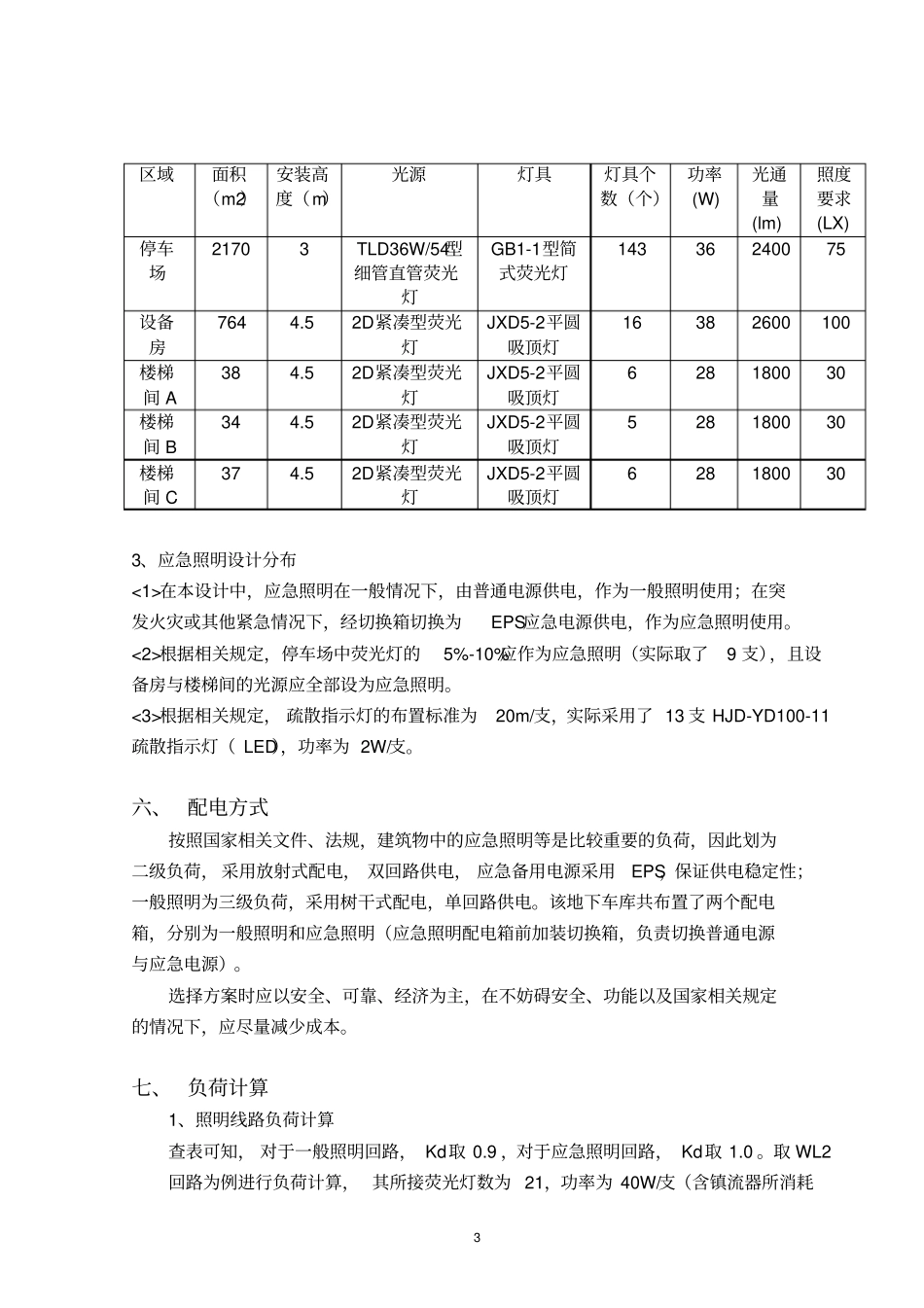

1 某地下车库电气照明设计说明书一、 工程概况该地下车库共有66 个停车位， 属于三类建筑， 一般照明按三类负荷供电， 应急照明作为比较重要的负荷， 按二类负荷供电。 建筑总面积为 30432m ，建筑高度为 4.5m。其中，停车场面积为21702m ，设备房面积为7642m ，三个楼梯间面积分别为382m ，342m ，372m 。二、 设计依据1、 设计任务书；2、 建筑物的建筑、结构图纸；3、 国家现行有关规范和标准主要包括：《供配电系统设计规范》GB50052-95 《建筑照明设计规范》 GB50034-2004 《民用建筑电气设计规范》JGJ/T 16-92 《建筑设计防火规范》 GB-50016-2006 4、 其他参考资料《电气设备使用手册》中国水利水电出版社《建筑电气设计手册》中国建筑工业出版社《供配电技术》杨岳主编科学出版社《电气照明技术》孙建明主编中国建筑工业出版社三、 设计条件1、电源条件220/380V 电缆线路由该大楼低压配电箱引入，应急备用电源采用EPS。2、气象条件车库最热月环境平均温度为28℃，地下最热月平均温度为15℃。四、 设计范围1、照度计算及相关验算2、照明负荷计算3、配电箱个数及位置确定4、照明电气干线系统图设计5、配电箱电气原理图设计6、配电导线及开关设备选择7、照明平面布置图设计2 8、设计计算说明书五、 照度计算及相关验算1、停车场照度计算及相关验算利用 AutoCAD软件计算该区域面积为2169.742m ，周长为 255.46m，工作面取地面，总高 4.5m，m3rch，m3cch，地面反射系数为0.2 ，墙面反射系数为0.5 ，顶棚反射系数为 0.7 。采用利用系数法，查相关规范知，停车场照度可取75lx ，选用 36w的 GB1-1简式荧光灯，属于细管径直管型单管荧光灯， 吊装，光通量为 2400lm，维护系数取 MF=0.7。<1>空间系数计算883.074.2169246.25535*)(*5wlwlhRCRrc，取 1；442.074.2169246.2555.15* RCRhhCCRrccc；<2>顶棚有效反射比计算<3>查利用系数表71.05.07.01ccURCRw时，，，当<4>所需灯具个数（ n）43.136)7.071.02400(74.216975)*(MFUAEnSav根据该地下车库建筑平面图，以msmsba40.4,30.3为间距布置灯具实际用了143 支荧光灯。<5>校验功率密度 :2/64.274.2169/40143/nmWAP距高比 : 22.110.13/3.3hsaa，62.147.13/40.4hsbb均满足要求。2. 同理可得，地下车库各区域照度计算如下：地下车库各区域照度计算表3 区域面积（m2）安装高度（m）光源灯具灯具个数（个）功率(W) 光通量(lm) 照度要求(LX) 停车场2...
