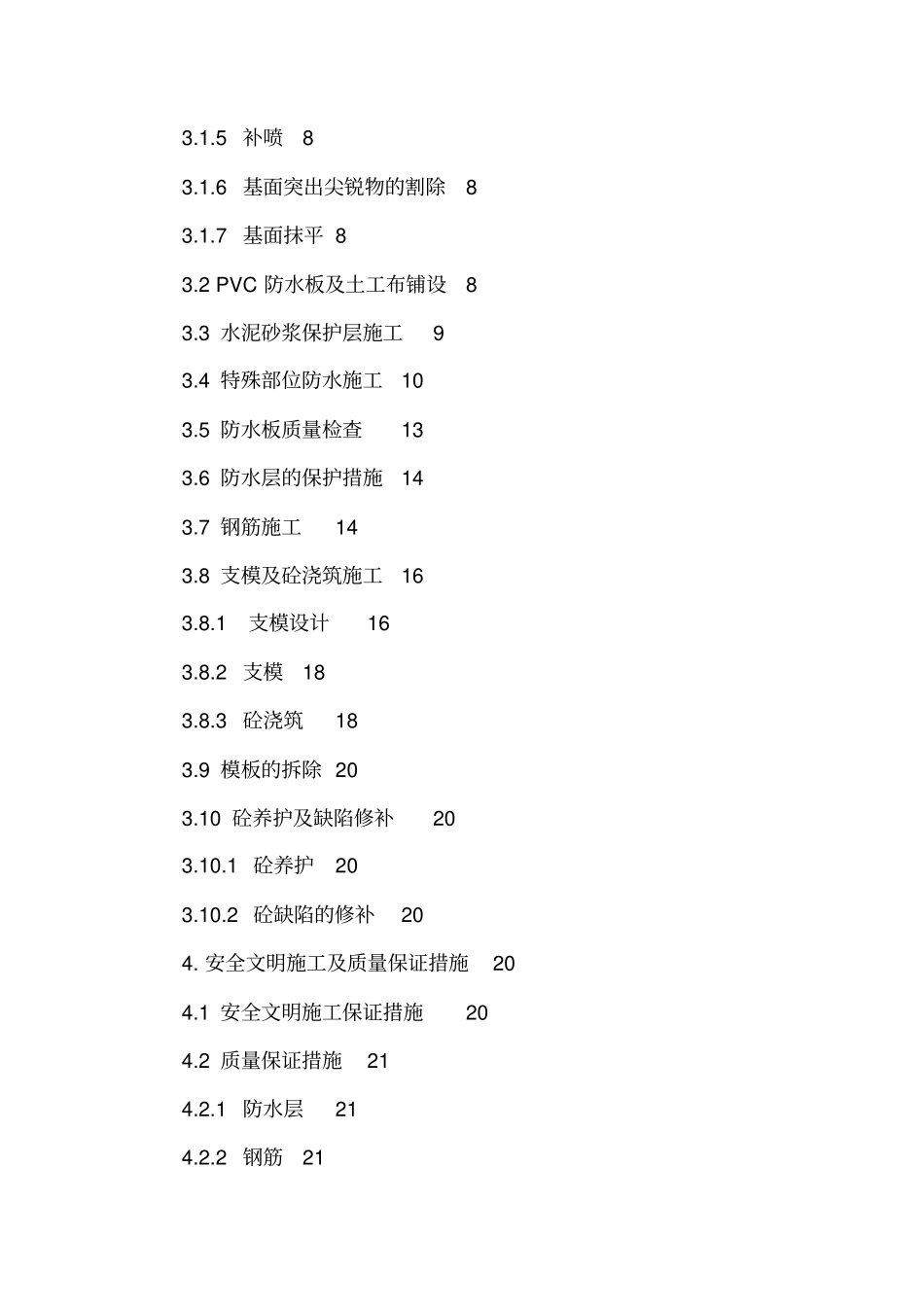

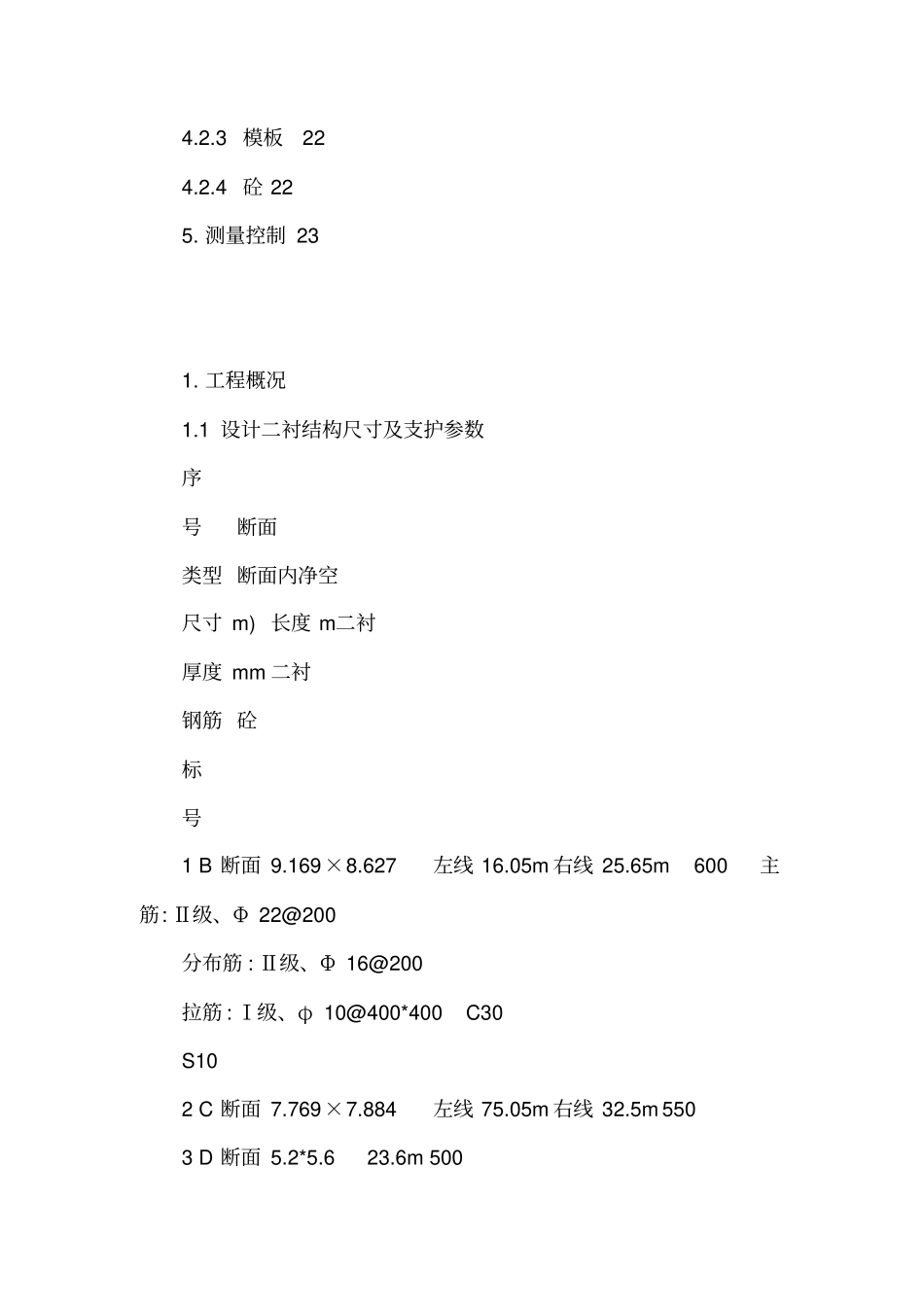

某地铁暗挖隧道二衬施工方案目录1. 工程概况 2 1.1 设计二衬结构尺寸及支护参数2 1.3 主要工程数量5 2. 施工方案及部署 5 2.1 施工方案5 2.2 施工工艺流程6 2.3 施工进度计划7 2.3.1 主要进度指标7 2.3.2 施工进度计划7 2.4 施工资源配置7 2.4.1 劳动力安排7 2.4.2 设备配备 7 3. 主要施工工艺、工法说明及相关要求 7 3.1 基面处理7 3.1.1 初支背后回填注浆密实、堵水8 3.1.2 引水堵塞 8 3.1.3 捡底8 3.1.4 超欠挖处理8 3.1.5 补喷8 3.1.6 基面突出尖锐物的割除8 3.1.7 基面抹平 8 3.2 PVC 防水板及土工布铺设8 3.3 水泥砂浆保护层施工9 3.4 特殊部位防水施工10 3.5 防水板质量检查13 3.6 防水层的保护措施14 3.7 钢筋施工14 3.8 支模及砼浇筑施工16 3.8.1 支模设计16 3.8.2 支模18 3.8.3 砼浇筑18 3.9 模板的拆除 20 3.10 砼养护及缺陷修补20 3.10.1 砼养护20 3.10.2 砼缺陷的修补20 4. 安全文明施工及质量保证措施 20 4.1 安全文明施工保证措施20 4.2 质量保证措施21 4.2.1 防水层21 4.2.2 钢筋21 4.2.3 模板22 4.2.4 砼 22 5. 测量控制 23 1. 工程概况1.1 设计二衬结构尺寸及支护参数序号断面类型 断面内净空尺寸 m) 长度 m 二衬厚度 mm 二衬钢筋 砼标号1 B 断面 9.169×8.627 左线 16.05m 右线 25.65m 600 主筋: Ⅱ级、Φ 22@200 分布筋 : Ⅱ级、Φ 16@200 拉筋 : Ⅰ级、φ 10@400*400 C30 S10 2 C 断面 7.769×7.884 左线 75.05m 右线 32.5m 550 3 D 断面 5.2*5.6 23.6m 500 4 E 断面 6.892*7.27 13.6m 500C30S10 5 G1/G2 断面5.0*4.55(7.55) 9.043/9.9m 500C30S10 6 H1/H2 断面6.0*4.3(9.0) 7.262/8.4m 600C30S10 7 J 断面 7.55*4.904 3.281m 600C30S10 备注: 钢筋主筋保护层厚度为40mm 设计断面结构尺寸及支护参数详见下图。二衬结构施工时将设计断面净空尺寸按径向加大50mm施工。 1.2设计防水结构图1.3 主要工程数量序号 断面分类长度 m 项目部位材料名称规格及型号单位 延米量或单组数量合计1 B 断面 41.7 防水层全断面防水板PVC1.5mm m235.83 1494.11 钢筋 全断面钢筋Φ 22 Kg 1182.5 49310.25 Φ 16 Kg 505 21058.5 φ 10 Kg 82.2 3427.74 砼浇筑仰拱防水砼C30/S10 m3 6.52 271.88 拱墙 m3 11.9 496.23 2 C 断面 ...
