某大厦工程建设施工组织设计VIP免费

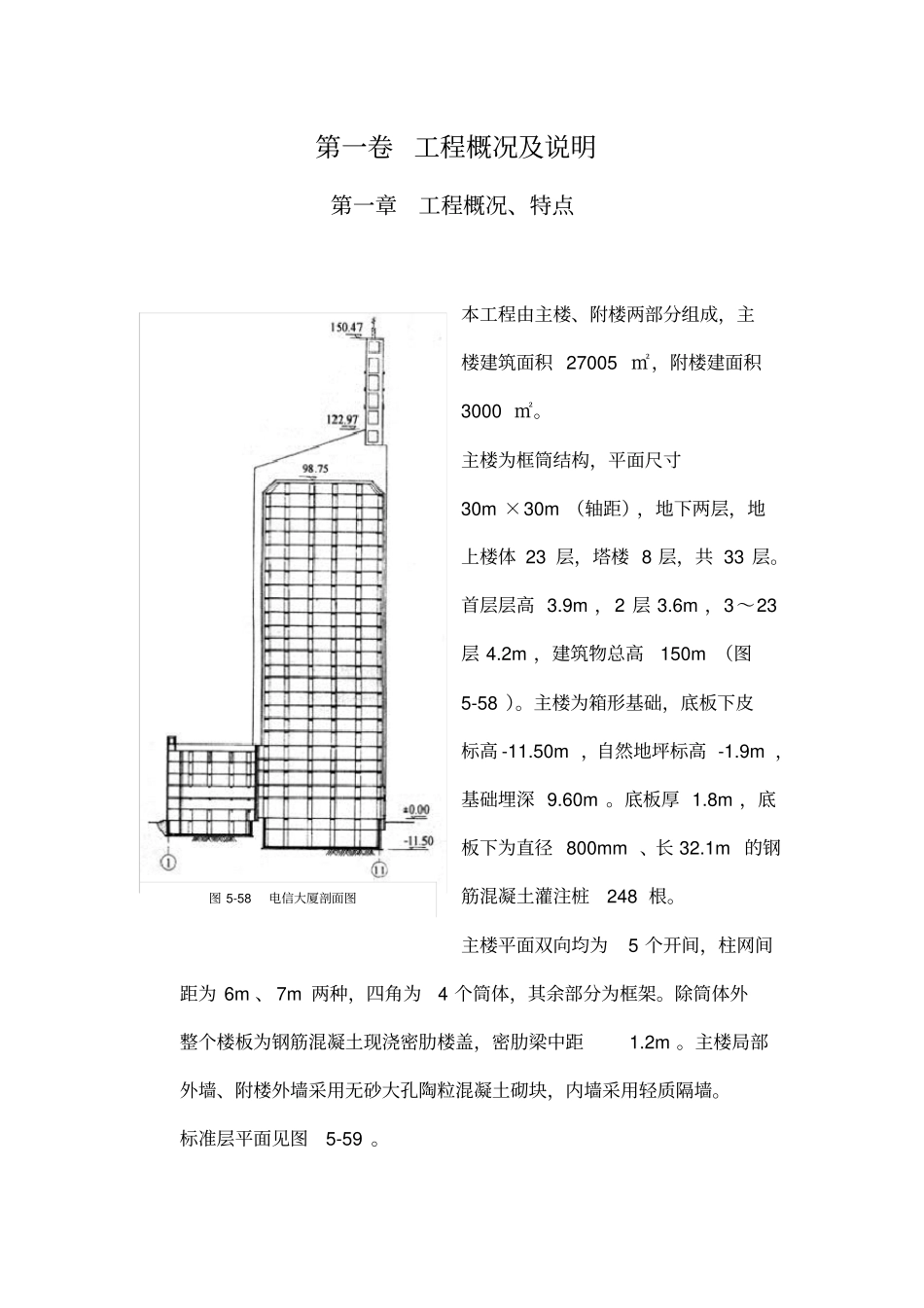

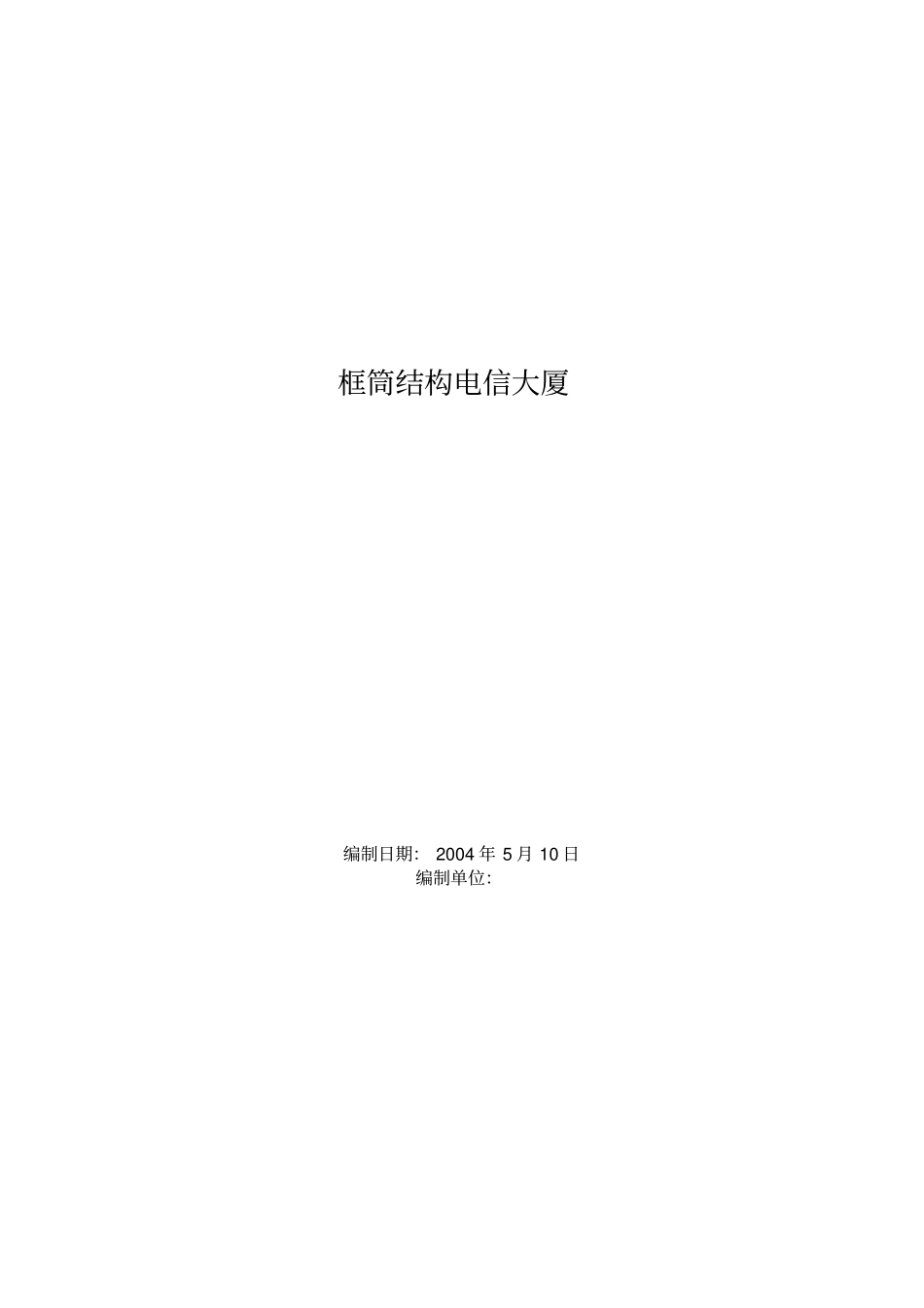

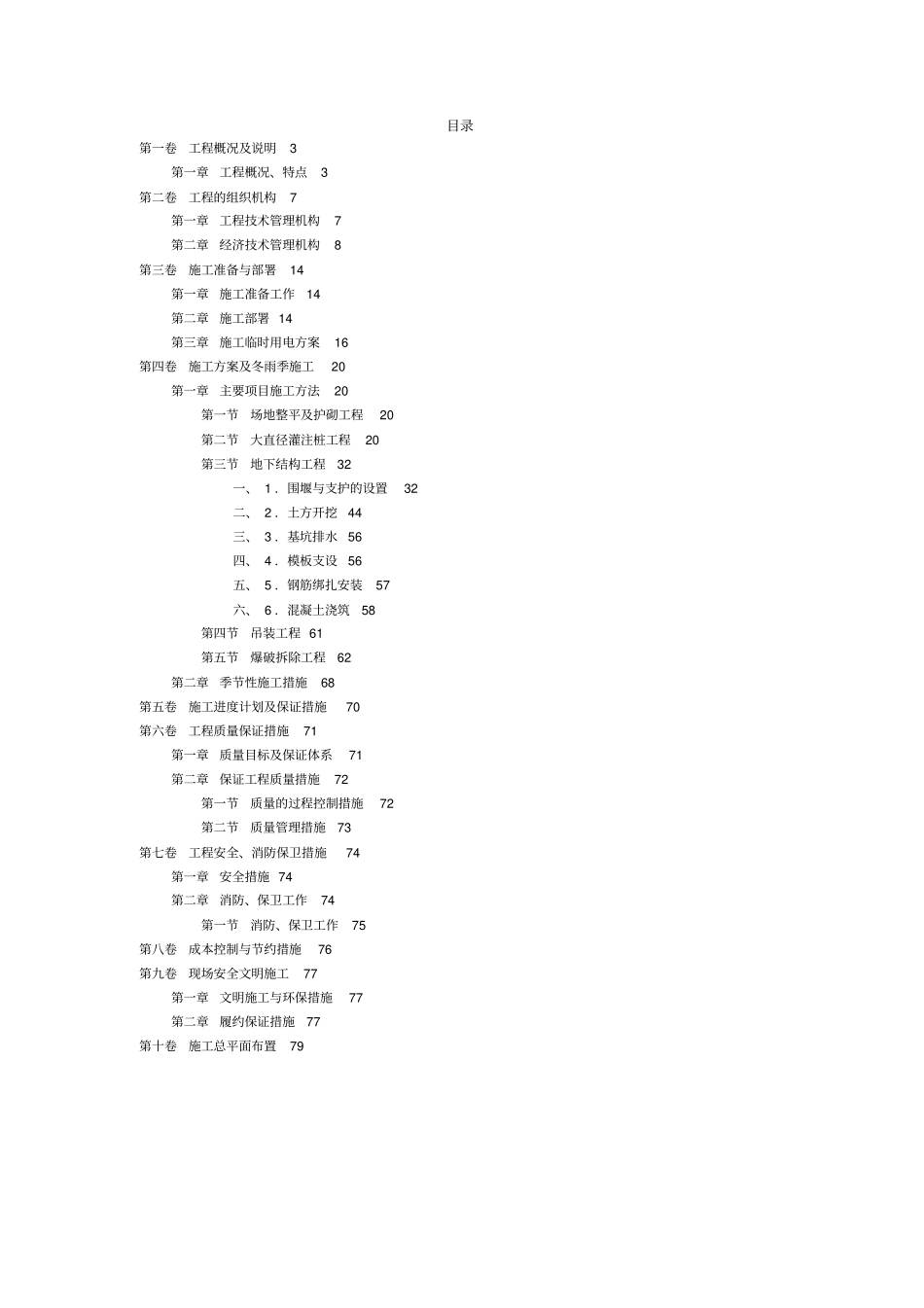

框筒结构电信大厦编制日期： 2004 年 5 月 10 日编制单位：目录第一卷工程概况及说明3 第一章工程概况、特点3 第二卷工程的组织机构7 第一章工程技术管理机构7 第二章经济技术管理机构8 第三卷施工准备与部署14 第一章施工准备工作14 第二章施工部署 14 第三章施工临时用电方案16 第四卷施工方案及冬雨季施工20 第一章主要项目施工方法20 第一节场地整平及护砌工程20 第二节大直径灌注桩工程20 第三节地下结构工程32 一、 1 ．围堰与支护的设置32 二、 2 ．土方开挖44 三、 3 ．基坑排水56 四、 4 ．模板支设56 五、 5 ．钢筋绑扎安装57 六、 6 ．混凝土浇筑58 第四节吊装工程 61 第五节爆破拆除工程62 第二章季节性施工措施68 第五卷施工进度计划及保证措施70 第六卷工程质量保证措施71 第一章质量目标及保证体系71 第二章保证工程质量措施72 第一节质量的过程控制措施72 第二节质量管理措施73 第七卷工程安全、消防保卫措施74 第一章安全措施 74 第二章消防、保卫工作74 第一节消防、保卫工作75 第八卷成本控制与节约措施76 第九卷现场安全文明施工77 第一章文明施工与环保措施77 第二章履约保证措施77 第十卷施工总平面布置79 第一卷 工程概况及说明第一章工程概况、特点本工程由主楼、附楼两部分组成，主楼建筑面积 27005 ㎡，附楼建面积3000 ㎡。主楼为框筒结构，平面尺寸30m ×30m （轴距），地下两层，地上楼体 23 层，塔楼 8 层，共 33 层。首层层高 3.9m ，2 层 3.6m ，3～23层 4.2m ，建筑物总高150m （图5-58 ）。主楼为箱形基础，底板下皮标高 -11.50m ，自然地坪标高 -1.9m ，基础埋深 9.60m 。底板厚 1.8m ，底板下为直径 800mm 、长 32.1m 的钢筋混凝土灌注桩248 根。主楼平面双向均为5 个开间，柱网间距为 6m 、 7m 两种，四角为4 个筒体，其余部分为框架。除筒体外整个楼板为钢筋混凝土现浇密肋楼盖，密肋梁中距1.2m 。主楼局部外墙、附楼外墙采用无砂大孔陶粒混凝土砌块，内墙采用轻质隔墙。标准层平面见图5-59 。图 5-58 电信大厦剖面图外檐装饰 1～3 层为花岗岩板， 3 层以上为银白色复合铝合金板及玻璃幕。内墙除普通抹灰外， 营业厅有花岗岩墙面，会议室有吸声墙面，电池室有耐酸瓷砖墙面等。楼地面有花岗石、水磨石、地面砖、耐酸瓷砖、木地板等。吊顶为吸声顶棚、防潮顶棚、保温顶棚等。楼内设两部楼梯，三...
