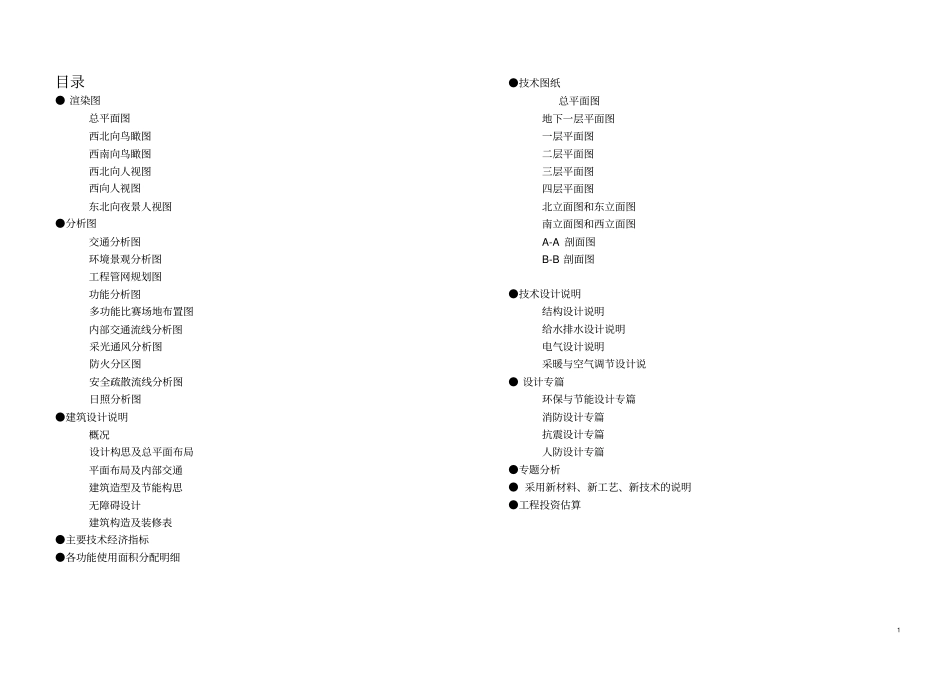

1 目录1 目录● 渲染图总平面图西北向鸟瞰图西南向鸟瞰图西北向人视图西向人视图东北向夜景人视图●分析图交通分析图环境景观分析图工程管网规划图功能分析图多功能比赛场地布置图内部交通流线分析图采光通风分析图防火分区图安全疏散流线分析图日照分析图●建筑设计说明概况设计构思及总平面布局平面布局及内部交通建筑造型及节能构思无障碍设计建筑构造及装修表●主要技术经济指标●各功能使用面积分配明细●技术图纸总平面图地下一层平面图一层平面图二层平面图三层平面图四层平面图北立面图和东立面图南立面图和西立面图A-A 剖面图B-B 剖面图●技术设计说明结构设计说明给水排水设计说明电气设计说明采暖与空气调节设计说● 设计专篇环保与节能设计专篇消防设计专篇抗震设计专篇人防设计专篇●专题分析● 采用新材料、新工艺、新技术的说明●工程投资估算1 2 建 筑 设 计 说 明第一章概况一、设计依据:1、济南市城市规划咨询服务中心建设项目规划咨询意见函([2009]6 号);2、XX 大学综合体育馆建筑范围控制附图;3、《XX 大学综合体育馆建筑设计招标文件》(2009.06);4、东校区运动场改造总平面图;5、《体育建筑设计规范》JGJ31-2003 J265-2003 6、《建筑设计防火规范》GB 50016-2006 7、《民用建筑设计通则》 GB 50352-2005 二、概况XX 大学是一所历史悠久、学科齐全、学术实力雄厚、办学特色鲜明,在国内外具有重要影响的教育部直属全国重点综合性大学,是国家"211 工程 "和"985工程"重点建设的高水平大学之一。 为了缓解 XX 大学教学体育设施严重不足的状况,改善中心校区的体育运动设施条件,根据学校教育事业发展需要,依据校园的总体规划,经校领导研究,拟在中心校区运动区内建设综合体育馆。拟建综合体育馆位于 XX 大学中心校区北门东侧的东运动场,北临山大北路,南侧是建设中的综合科研楼,总用地面积约32000 平方米,为大型乙级馆。建设场址周围道路便利,场地平整,水、电、暖、电讯等配套设施均具备接入条件。总建筑面积约 31800 平方米,座椅数在8000-9000 座(其中固定座椅6000-7000 座,活动座椅约 2000 座)。第二章设计构思及总平面布局一、 建筑设计构思1、合理组织体育馆与周边环境的交通流线,优化校园交通结构;2、充分利用用地南北高差,合理开发地下空间;3、内部功能分区合理,观众、运动员、工作人员、贵宾等流线清晰;4、创造造型简洁,富有动感的建筑形象,表现“力...
