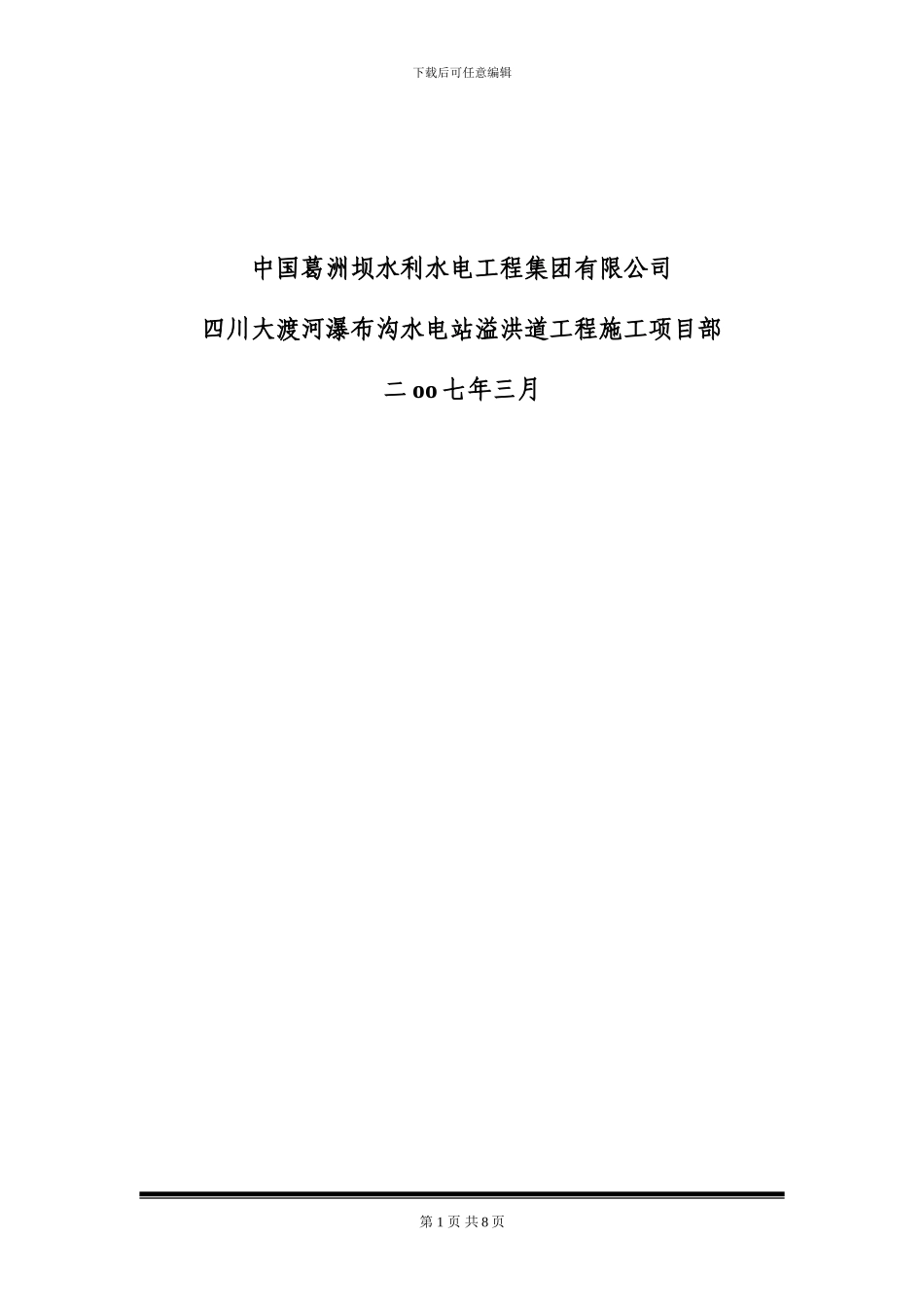

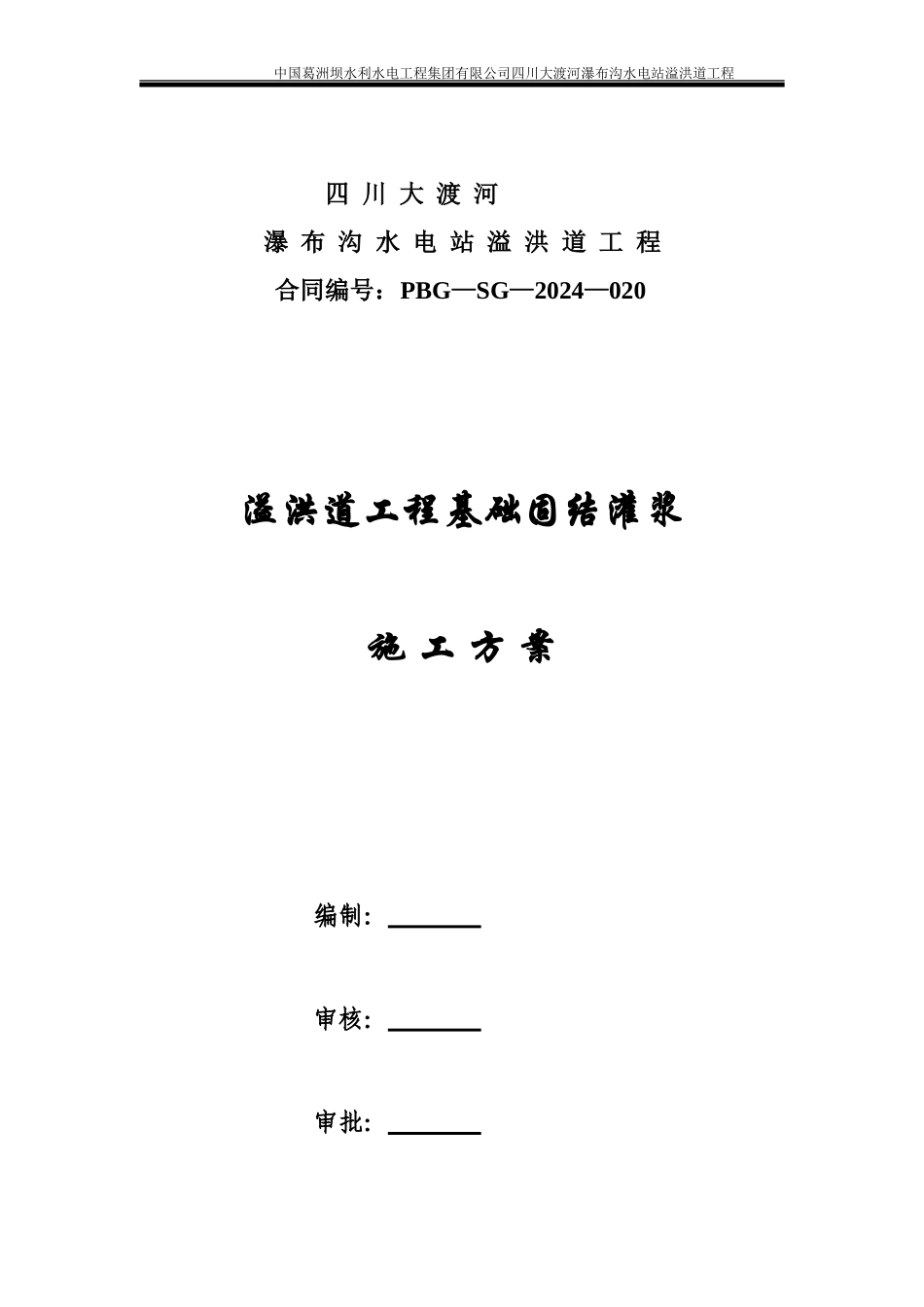

中国葛洲坝水利水电工程集团有限公司四川大渡河瀑布沟水电站溢洪道工程四 川 大 渡 河瀑 布 沟 水 电 站 溢 洪 道 工 程合同编号：PBG—SG—2024—020溢洪道工程基础固结灌浆施 工 方 案编制： 审核： 审批： 下载后可任意编辑中国葛洲坝水利水电工程集团有限公司四川大渡河瀑布沟水电站溢洪道工程施工项目部二 οο 七年三月第 1 页 共 8 页下载后可任意编辑溢洪道工程基础固结灌浆施工方案一 、工程概述溢洪道位于拦河大坝左岸，由引水渠、闸室、泄槽及挑流鼻坎等建筑物组成。引渠段和闸室段布置于坝肩斜坡Ⅳ级阶地平台上，其古河道冲积堆积物深厚，两侧花岗岩岩体风化卸荷作用较强。泄槽段及出口挑流鼻坎段地貌上位于古河道出口处下游，Ⅳ级河流阶地发育不全，平台面较窄且不甚明显。本段岩质风化、卸荷较强，岩体中各类结构面相对较发育，岩体多呈镶嵌碎裂结构。为保证溢洪道基岩的稳定和建筑物的安全运行，根据《溢洪道挑流鼻坎结构布置图》图纸 CD57 SG-42-7 （19~23 ）的设计要求，在挑流鼻坎底板（溢）0+487～（溢）0+577.1 范围内进行固结灌浆施工。根据《大渡河瀑布沟电水电站大坝和溢洪道基础固结灌浆施工技术要求》，该段固结灌浆根据 2m 厚混凝土盖重进行施工,分段灌浆。根据设计图纸，挑流鼻坎固结灌浆设计孔深均为 8m，3m×3m 梅花形布孔，挑流鼻坎固结灌浆工程量为 2748m。二、编制依据《溢洪道挑流鼻坎结构布置图》《水工建筑物水泥灌浆施工技术法律规范》（DL/T 5148-2001）《混凝土拌和用水》（JGJ63-89）《水工混凝土施工法律规范》（DL/T5144-2001）《大渡河瀑布沟电水电站大坝和溢洪道基础固结灌浆施工技术要求》 2024.01《溢洪道施工合同及招标文件》(合同编号 PBG-2024-020)三、施工布置3.1、施工用风、水、电施工用风：固结灌浆钻孔供风采纳 2 台 Atlas 中风压空压机供风：铺设一条 φ108mm 供风主管，各钻机用风采纳 φ50mm 供风支管与主管道连结。施工用水：铺设一条 φ50mm 供水支管与供水主管道连接。施工用电：自溢洪道深启低沟隧道洞口空压房变压器处铺设一条 50mm2电缆至各施工作业面配电盘，再通过 16mm2电缆引至各用电设备。3.2、制浆站根据钻孔与灌浆工程分布情况及施工进度安排,布置一至两个集中制浆站，制浆站均采纳砖瓦房结构，尺寸为：15×4×4m（长×宽×高）。四、施工进度固结灌浆施工工期:根据业主要求进度施工五、施工资源配置第 2 页 共 8...
