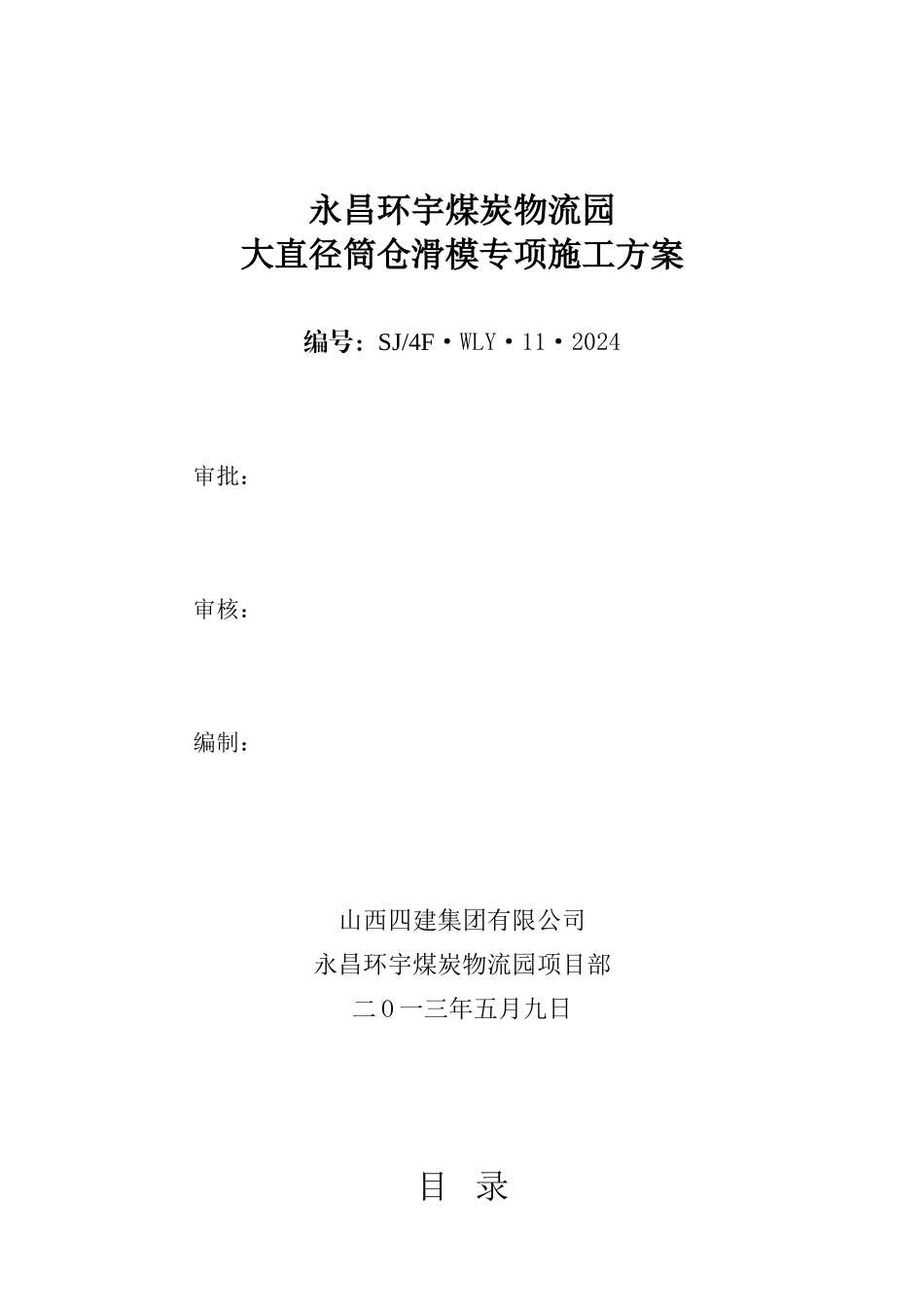

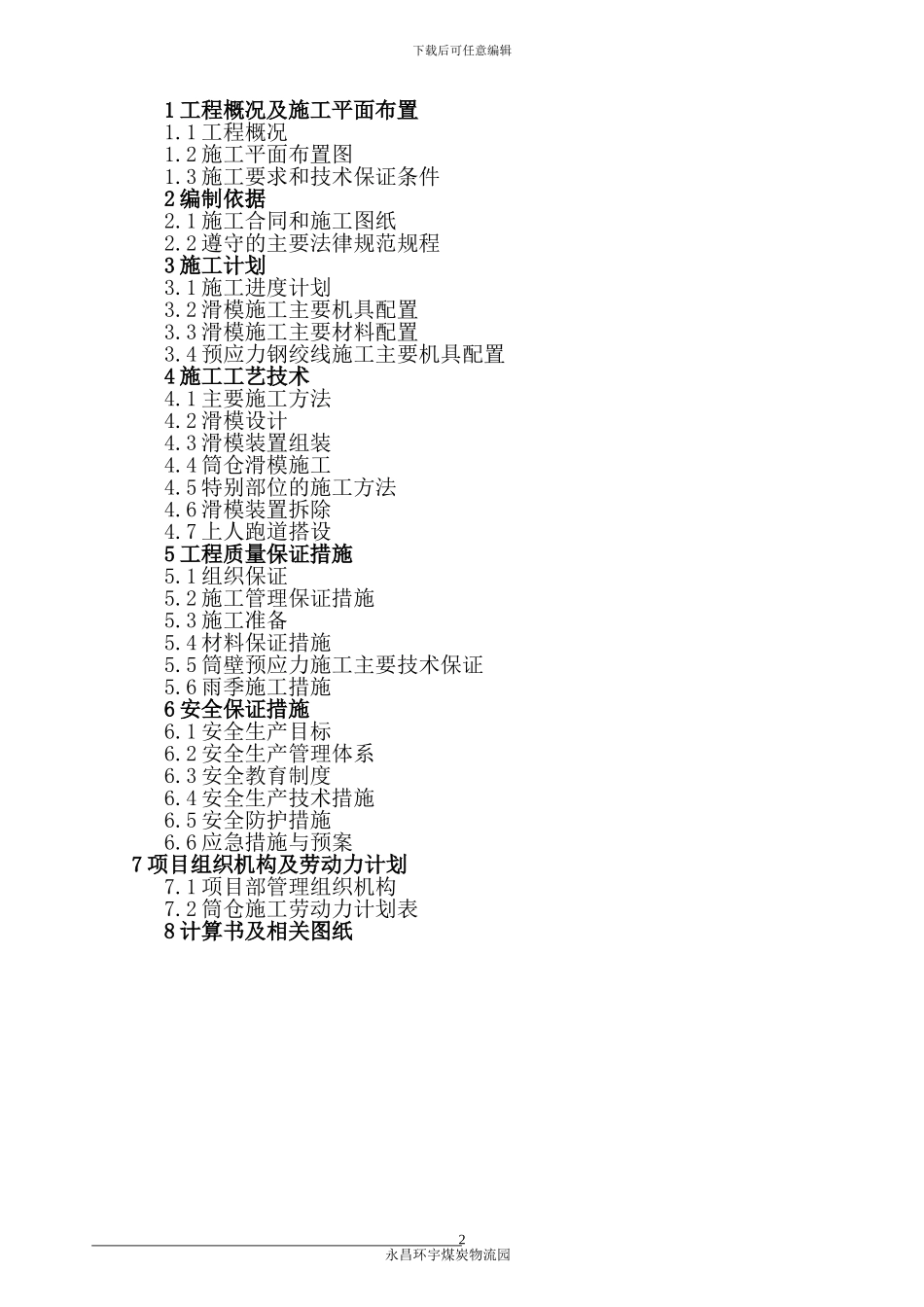

永昌环宇煤炭物流园大直径筒仓滑模专项施工方案 编号：SJ/4F·WLY·11·2024 审批： 审核： 编制：山西四建集团有限公司永昌环宇煤炭物流园项目部二 O 一三年五月九日目 录下载后可任意编辑 1 工程概况及施工平面布置 1.1 工程概况 1.2 施工平面布置图 1.3 施工要求和技术保证条件 2 编制依据 2.1 施工合同和施工图纸 2.2 遵守的主要法律规范规程 3 施工计划 3.1 施工进度计划 3.2 滑模施工主要机具配置 3.3 滑模施工主要材料配置 3.4 预应力钢绞线施工主要机具配置 4 施工工艺技术 4.1 主要施工方法 4.2 滑模设计 4.3 滑模装置组装 4.4 筒仓滑模施工 4.5 特别部位的施工方法 4.6 滑模装置拆除 4.7 上人跑道搭设 5 工程质量保证措施 5.1 组织保证 5.2 施工管理保证措施 5.3 施工准备 5.4 材料保证措施 5.5 筒壁预应力施工主要技术保证 5.6 雨季施工措施 6 安全保证措施 6.1 安全生产目标 6.2 安全生产管理体系 6.3 安全教育制度 6.4 安全生产技术措施 6.5 安全防护措施 6.6 应急措施与预案 7 项目组织机构及劳动力计划 7.1 项目部管理组织机构 7.2 筒仓施工劳动力计划表 8 计算书及相关图纸 永昌环宇煤炭物流园2下载后可任意编辑 永昌环宇煤炭物流园 大直径筒仓滑模施工专项方案1 工程概况及施工平面布置1.1 工程概况 山西永昌环宇煤炭运销有限公司永昌环宇煤炭物流园，位于右玉县元堡子镇董半川东南方向，四周围林区，东北侧为县城主干道。该工程由 7 个筒仓呈“一”字型布置，南北长 284.537m，东西宽 59m，工程占地面积 126172.3m2；建筑结构安全等级为二级，耐火等级二级，设计使用年限 50 年，抗震设计烈度为 7 度。其中原煤仓共三个，产品仓共四个，结构类型为筒体，筒仓漏斗以下采纳 C40 钢筋混凝土，漏斗以上采纳 C40 无粘结预应力钢筋混凝土；另有配套工程锅炉房、35kw 变电站、配电室、2#转载站、快速装车站、皮带输送走廊组成的群体工业建筑。 产品仓为 4 个钢筋混凝土筒体结构，内径 25000㎜，壁厚 350㎜，高 49.00m，仓顶为锥壳和梁板结构，仓顶设有一层、局部二层框架结构，标高 64.60m，筒仓之间相距 5000㎜。标高 8.30m 处为一钢筋混凝土梁板结构漏斗平台，共设有 1740*1740 的漏斗 6 个，漏斗底标高为 5.3m；仓内从标高 16.725m 处向下做焦渣混凝土斜坡填料，填料表面做高强耐磨料 40㎜厚。基础为 1...
