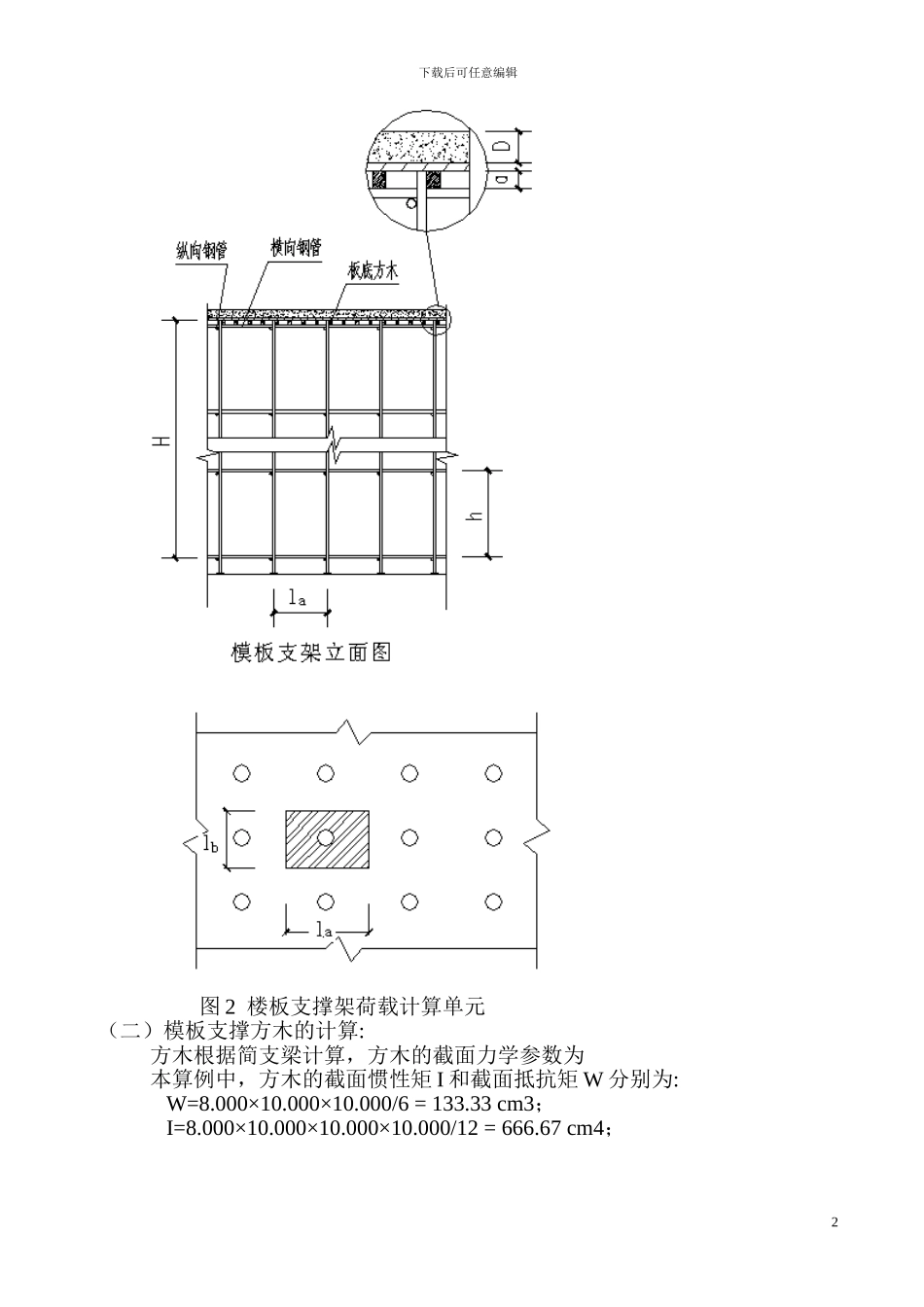

下载后可任意编辑满堂脚手架施工方案一、编制说明：本工程主体高度 21.3 米，结合建筑结构形式，在结构施工时，采纳满堂扣件式钢管内脚手架及双排外结构施工架，随楼层搭设。待主体结构施工完毕后，立即申报拆除，为不影响工程进度，降低施工难度，将所有内外架拆除，该双排外结构架用于外墙面装饰施工用。脚手架方案必须经过支撑强度和稳定性计算，并经批准后方可施工，且安装完毕后必须经过安全检查员验收与方案相符合后才能使用，脚手架的拆除也必须申报方案批准后才能进行。二、编制依据《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）《混凝土结构设计法律规范》GB50010-2024《建筑结构荷载法律规范》(GB 50009-2001)《钢结构设计法律规范》(GB 50017-2024)三、板高支撑架计算书(一)参数信息:1.脚手架参数 横向间距或排距(m):1.00；纵距(m):0.90；步距(m):1.50；立杆上端伸出至模板支撑点长度(m):0.10；脚手架搭设高度(m):6.00；采纳的钢管(mm):Φ48×3.5 ；扣件连接方式:双扣件，扣件抗滑承载力系数:0.80；板底支撑连接方式:方木支撑；2.荷载参数模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):24.000；楼板浇筑厚度(m):0.200；倾倒混凝土荷载标准值(kN/m2):2.000；施工均布荷载标准值(kN/m2):1.000；3.木方参数木方弹性模量 E(N/mm2):9500.000；木方抗弯强度设计值(N/mm2):13.000；木方抗剪强度设计值(N/mm2):1.300；木方的间隔距离(mm):300.000；木方的截面宽度(mm):80.00；木方的截面高度(mm):100.00；1下载后可任意编辑 图 2 楼板支撑架荷载计算单元（二）模板支撑方木的计算: 方木根据简支梁计算，方木的截面力学参数为 本算例中，方木的截面惯性矩 I 和截面抵抗矩 W 分别为: W=8.000×10.000×10.000/6 = 133.33 cm3； I=8.000×10.000×10.000×10.000/12 = 666.67 cm4；2下载后可任意编辑 方木楞计算简图1.荷载的计算： (1)钢筋混凝土板自重(kN/m)：q1= 24.000×0.300×0.200=1.440 kN/m；(2)模板的自重线荷载(kN/m): q2= 0.350×0.300 = 0.105 kN/m ； (3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN)：p1 = (1.000+2.000)×0.900×0.300 = 0.810 kN；2.强度计算: 最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下: 均布荷载 q = 1.2×(1.440 + 0.105) = 1.854 kN/m；集中荷载 p = 1.4×0.810=1.134 kN；最大弯距 M ...
