满堂脚手架支撑施工方案VIP免费

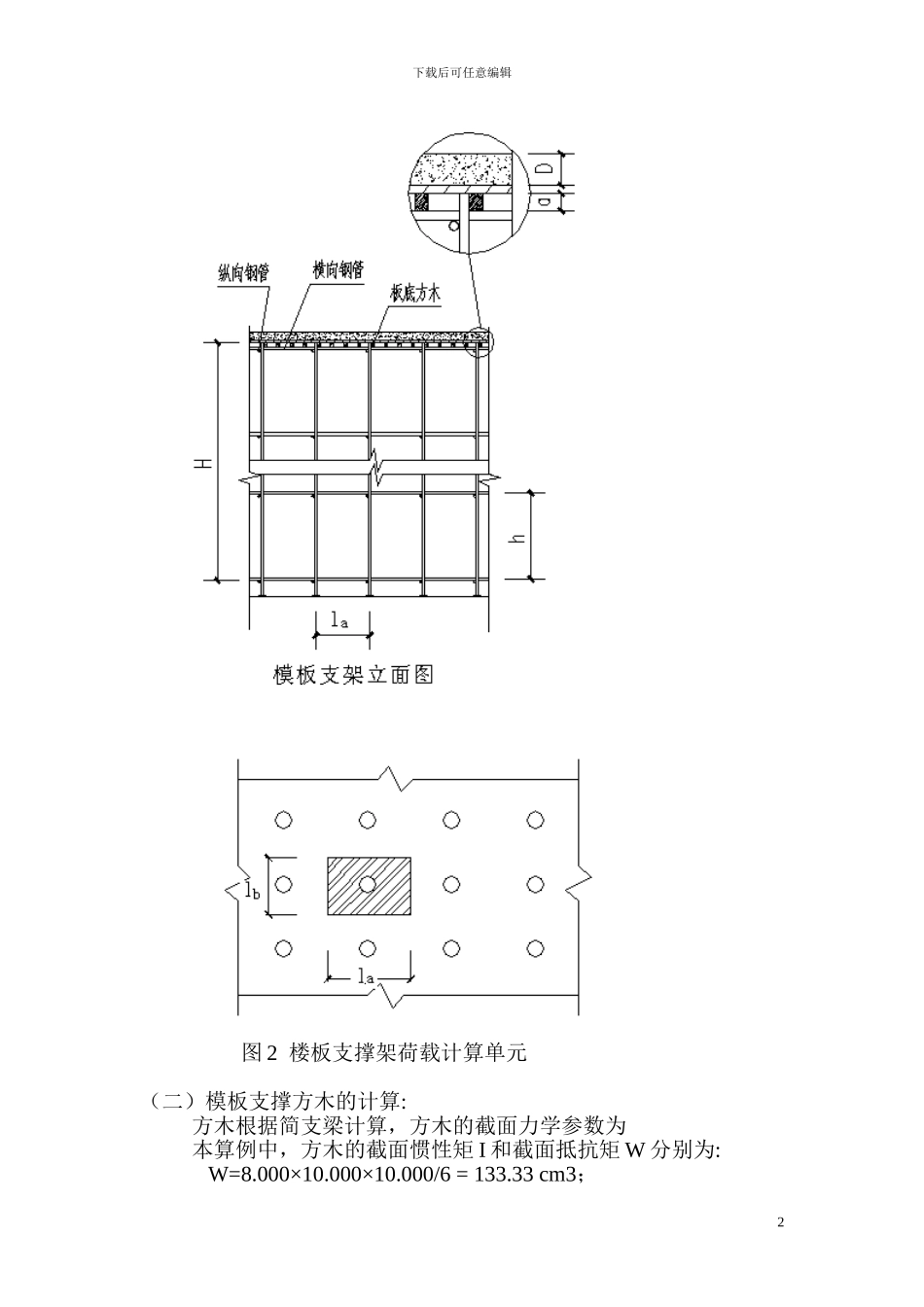

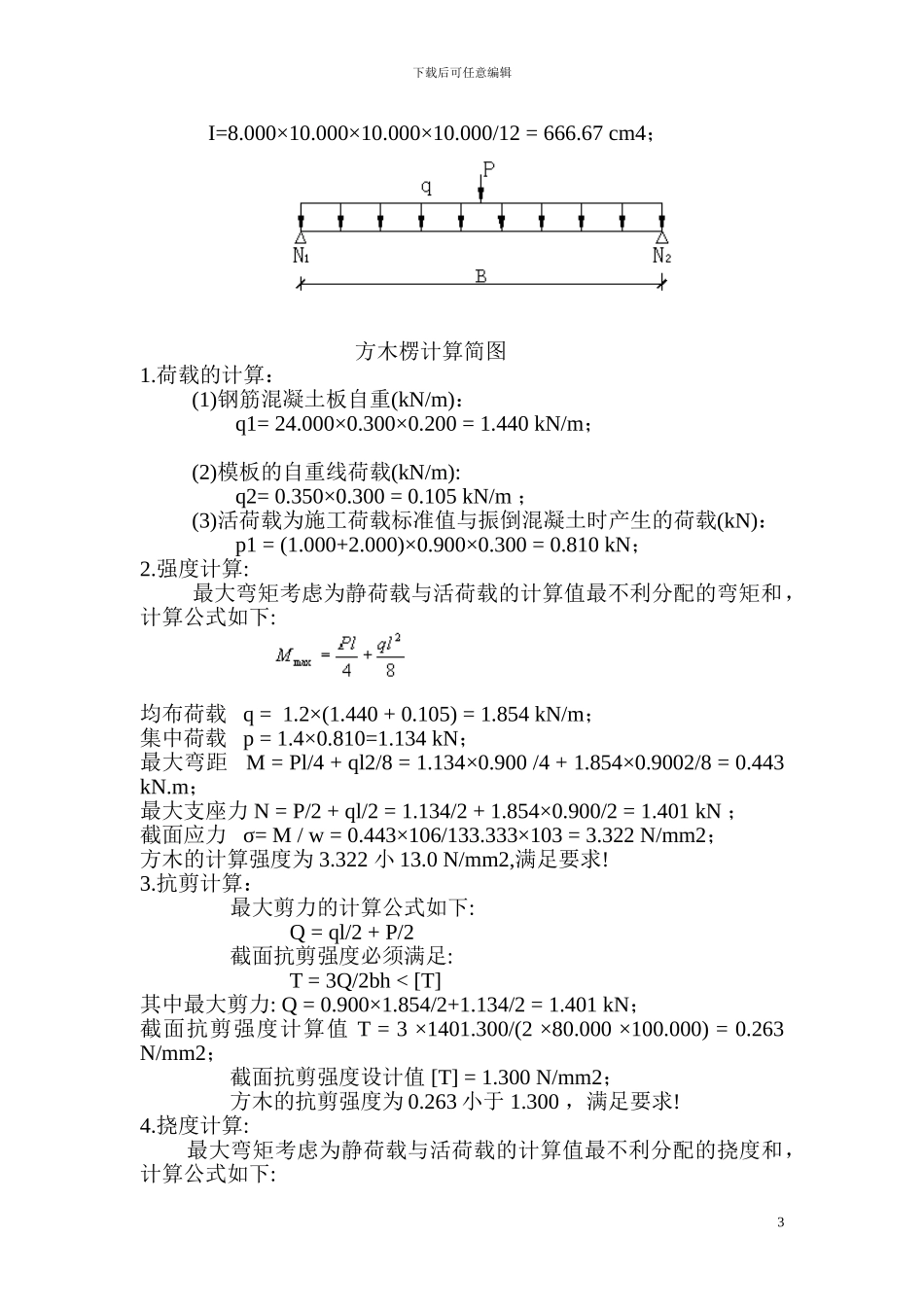

下载后可任意编辑一、工程概况 二、编制依据《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）《混凝土结构设计法律规范》GB50010-2024《建筑结构荷载法律规范》(GB 50009-2001)《钢结构设计法律规范》(GB 50017-2024)三、板高支撑架计算书(一)参数信息:1.脚手架参数 横向间距或排距:0.80m；纵距:0.90m；步距:1.50m；立 杆 上 端 伸 出 至 模 板 支 撑 点 长 度 (m):0.10 ； 脚 手 架 搭 设 高 度(m):6.20；采纳的钢管(mm):Φ48×6；扣件连接方式:双扣件，扣件抗滑承载力系数:0.80；板底支撑连接方式:方木支撑；2.荷载参数模板与木板自重 0.350kN/m2；混凝土与钢筋自重:24.000kN/m3；楼板浇筑厚度:0.160m；倾倒混凝土荷载标准值:2.000kN/m2；施工均布荷载标准值(kN/m2):1.000；3.木方参数木 方 弹 性 模 量 E(N/mm2):9500.000 ； 木 方 抗 弯 强 度 设 计 值 (N/mm2):13.000；木 方 抗 剪 强 度 设 计 值 (N/mm2):1.300 ； 木 方 的 间 隔 距 离(mm):300.000 ； 木 方 的 截 面 宽 度 (mm):80.00 ； 木 方 的 截 面 高 度(mm):100.00；1下载后可任意编辑 图 2 楼板支撑架荷载计算单元（二）模板支撑方木的计算: 方木根据简支梁计算，方木的截面力学参数为 本算例中，方木的截面惯性矩 I 和截面抵抗矩 W 分别为: W=8.000×10.000×10.000/6 = 133.33 cm3；2下载后可任意编辑 I=8.000×10.000×10.000×10.000/12 = 666.67 cm4； 方木楞计算简图1.荷载的计算： (1)钢筋混凝土板自重(kN/m)： q1= 24.000×0.300×0.200 = 1.440 kN/m； (2)模板的自重线荷载(kN/m): q2= 0.350×0.300 = 0.105 kN/m ； (3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN)： p1 = (1.000+2.000)×0.900×0.300 = 0.810 kN；2.强度计算: 最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下: 均布荷载 q = 1.2×(1.440 + 0.105) = 1.854 kN/m；集中荷载 p = 1.4×0.810=1.134 kN；最大弯距 M = Pl/4 + ql2/8 = 1.134×0.900 /4 + 1.854×0.9002/8 = 0.443 kN.m；最大支座力 N = P/2 + ql/2 = 1.134/2 + 1.854×0.900/2 = 1.401 kN ；截面应力 σ= M / w = 0.443×106/133.333×103 = 3.322 N/mm2；方木的计算强度为 3.322 小 13.0 N/mm2,满足要求!3.抗...
