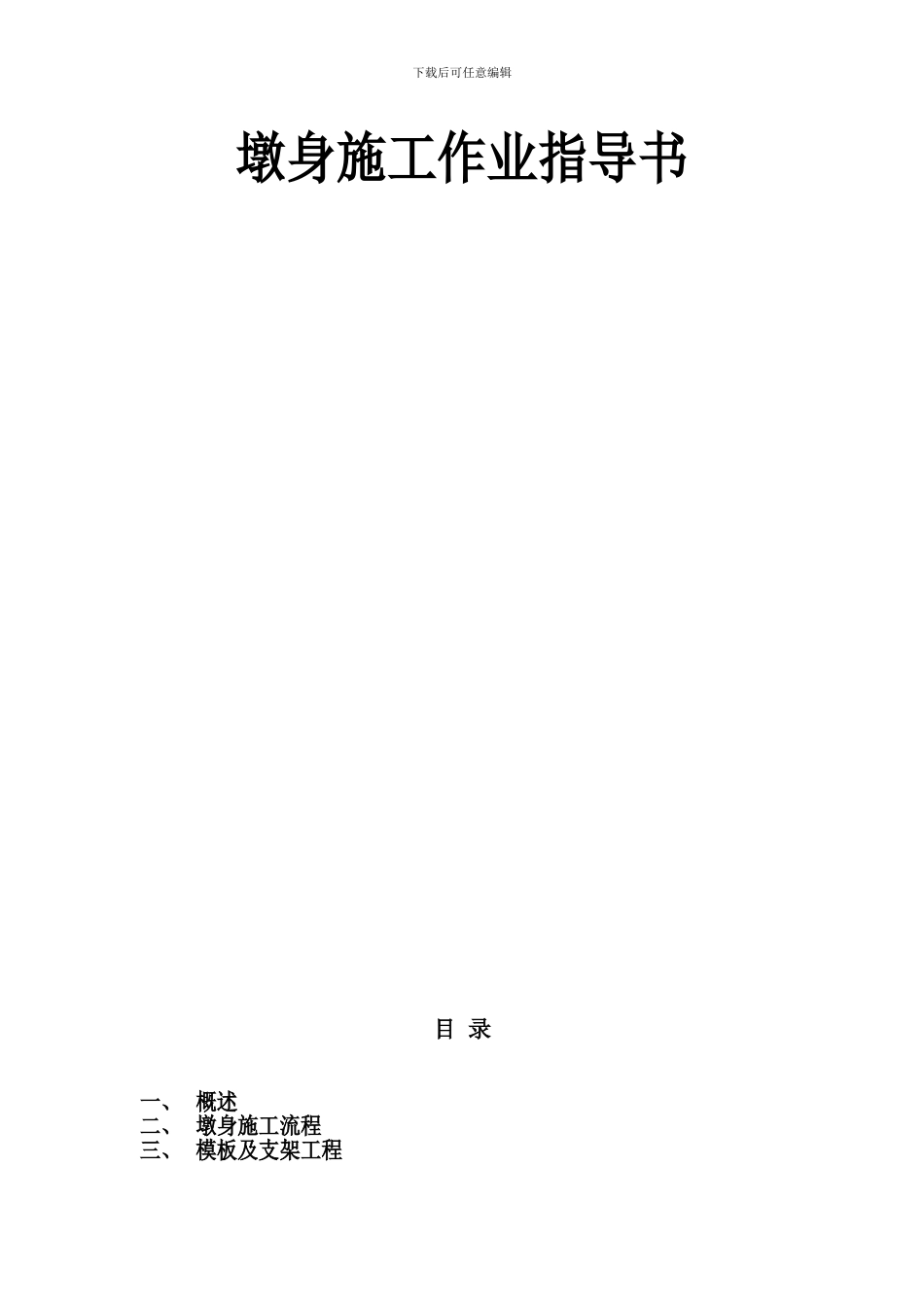

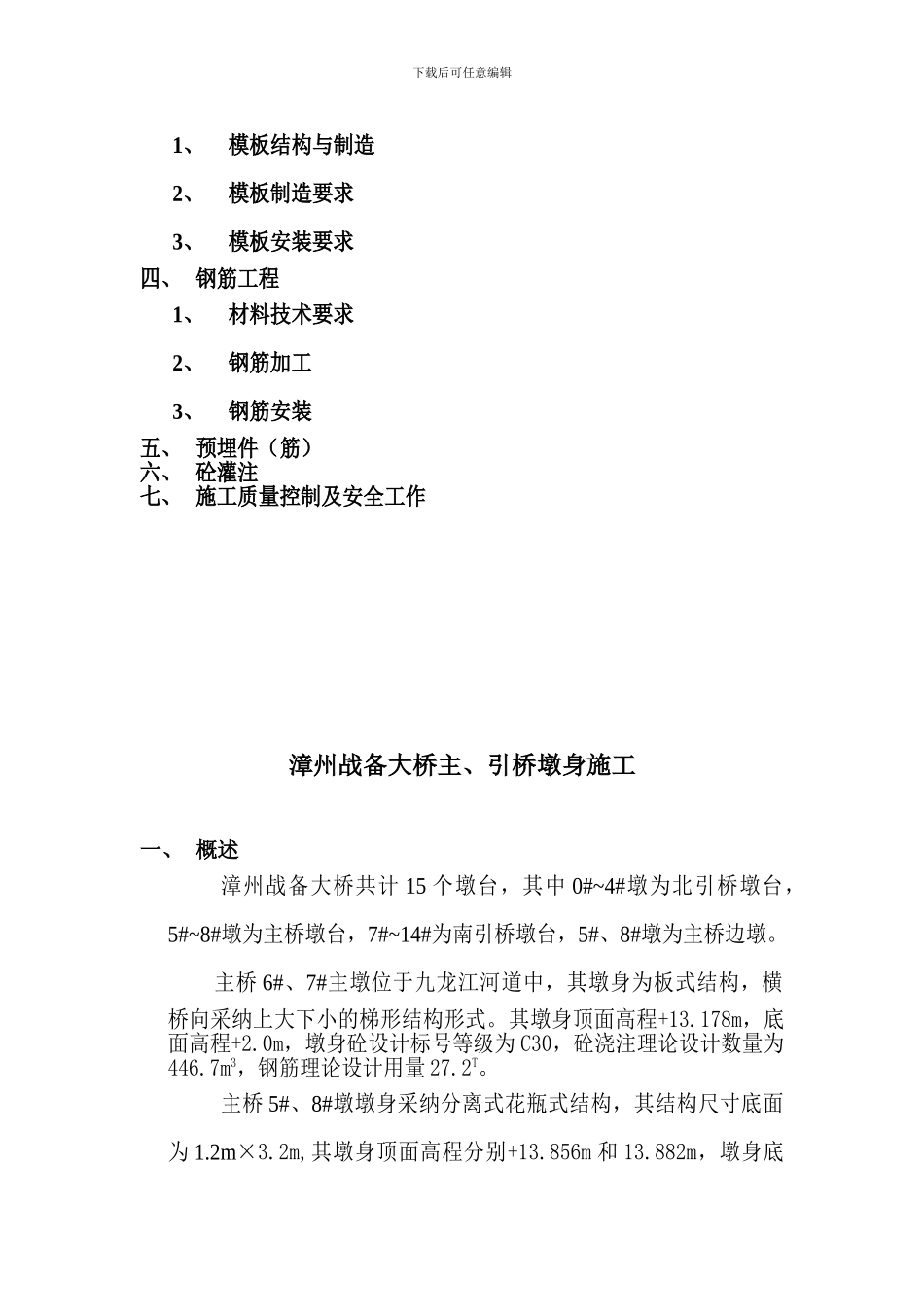

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】漳州战备大桥工程 下载后可任意编辑墩身施工作业指导书目 录一、 概述二、 墩身施工流程三、 模板及支架工程下载后可任意编辑1、模板结构与制造2、模板制造要求3、模板安装要求四、 钢筋工程1、材料技术要求2、钢筋加工3、钢筋安装五、 预埋件（筋）六、 砼灌注七、 施工质量控制及安全工作 漳州战备大桥主、引桥墩身施工一、 概述漳州战备大桥共计 15 个墩台，其中 0#~4#墩为北引桥墩台，5#~8#墩为主桥墩台，7#~14#为南引桥墩台，5#、8#墩为主桥边墩。主桥 6#、7#主墩位于九龙江河道中，其墩身为板式结构，横桥向采纳上大下小的梯形结构形式。其墩身顶面高程+13.178m，底面高程+2.0m，墩身砼设计标号等级为 C30，砼浇注理论设计数量为446.7m3，钢筋理论设计用量 27.2T。主桥 5#、8#墩墩身采纳分离式花瓶式结构，其结构尺寸底面为 1.2m×3.2m,其墩身顶面高程分别+13.856m 和 13.882m，墩身底下载后可任意编辑面高程 2.0m，砼设计标号等级为 C30，砼浇注理论设计数量为45.21-45.31m3，钢筋理论设计用量 4.99-5.00T。南、北引桥 1#~4#墩、6#~13#墩同样分别采纳分离式花瓶墩身结构，墩身下部尺寸为 1.2m×3.2m,上部尺寸为 1.2m×5.0m 其墩身顶、底面高程见设计图，砼设计标号等级为 C30。0#、14#台为整板式两侧带有耳墙结构。其结构尺寸为27.4m*2.3m。砼设计标号等级为 C30。 二、 墩身施工工艺流程 砼表面凿毛、予埋钢筋校直、除锈 测量放线立墩身模板并上紧连接螺栓安装墩身模板支架、拉杆绑扎墩身钢筋及安装预埋件检查签证灌注墩身砼下载后可任意编辑拆模、养护三、模板及支架工程1. 模板制造墩身模板横桥向采纳型钢骨架钢模板，顺桥向采纳型钢骨架竹胶合面板结构的清水砼模板。模板制作时，应先在制作平台上放样定位焊制型钢骨架，经复测调整尺寸满足要求后，再贴合竹胶合面板与钢面板。竹胶合面板与型钢骨架应按均布平头螺栓紧密栓连。竹胶板技术要求：（1）竹胶合板竹胶合板宜选用Ⅱ类一、二等品、单面复膜耐冷水型。主要力学性能：静曲强度：一等品≥90Mpa，二等品≥70Mpa。弹 性 模 量 一 等 品 ≥ 6.0×103Mpa ， 二 等 品≥5.0×103Mpa。（2）型钢骨架焊制：型钢骨架按各型号板块尺寸焊制完毕，其与胶合板贴合面应平整，无焊缝等毛刺，焊缝牢靠，拼接边端正。（3...
