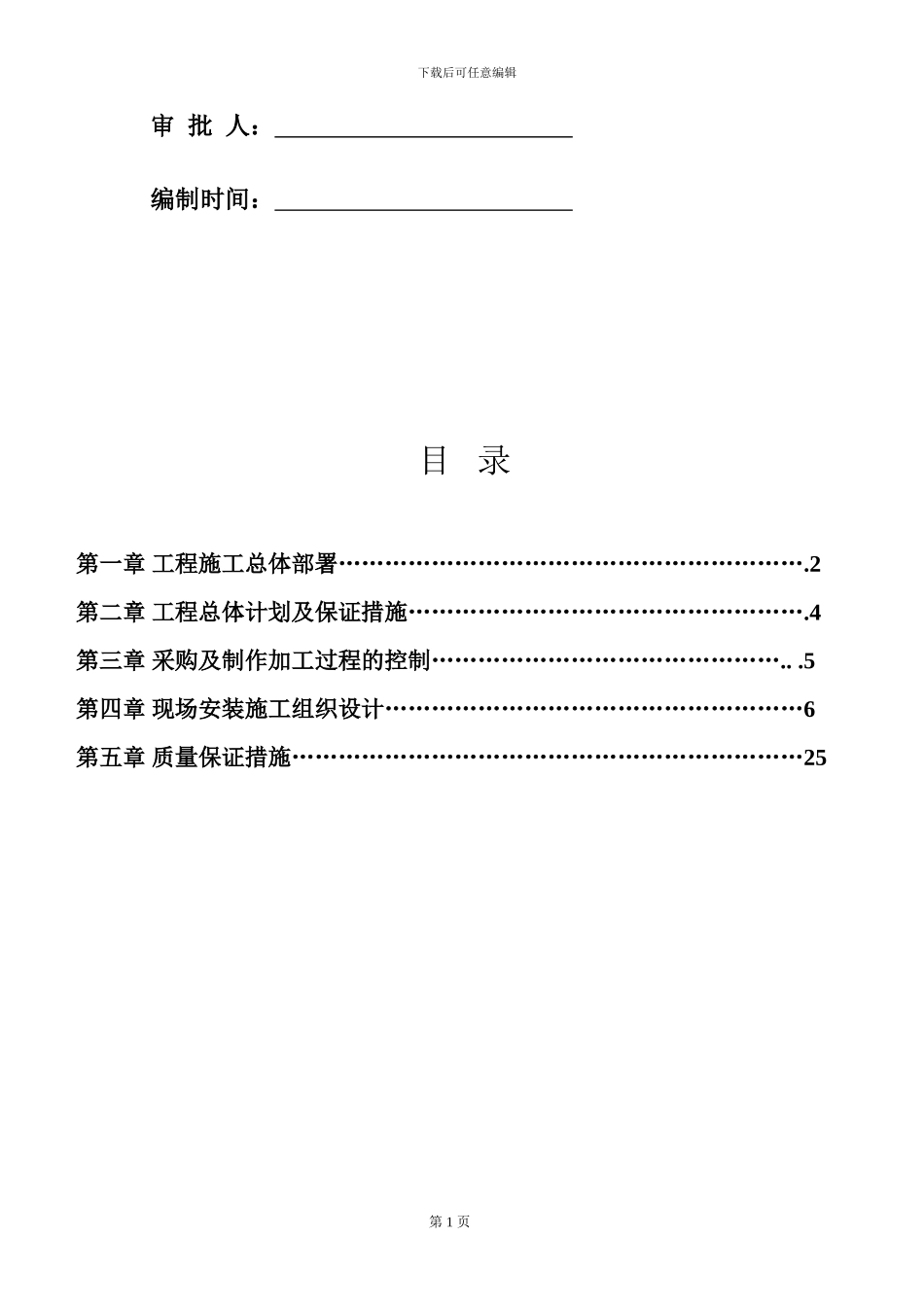

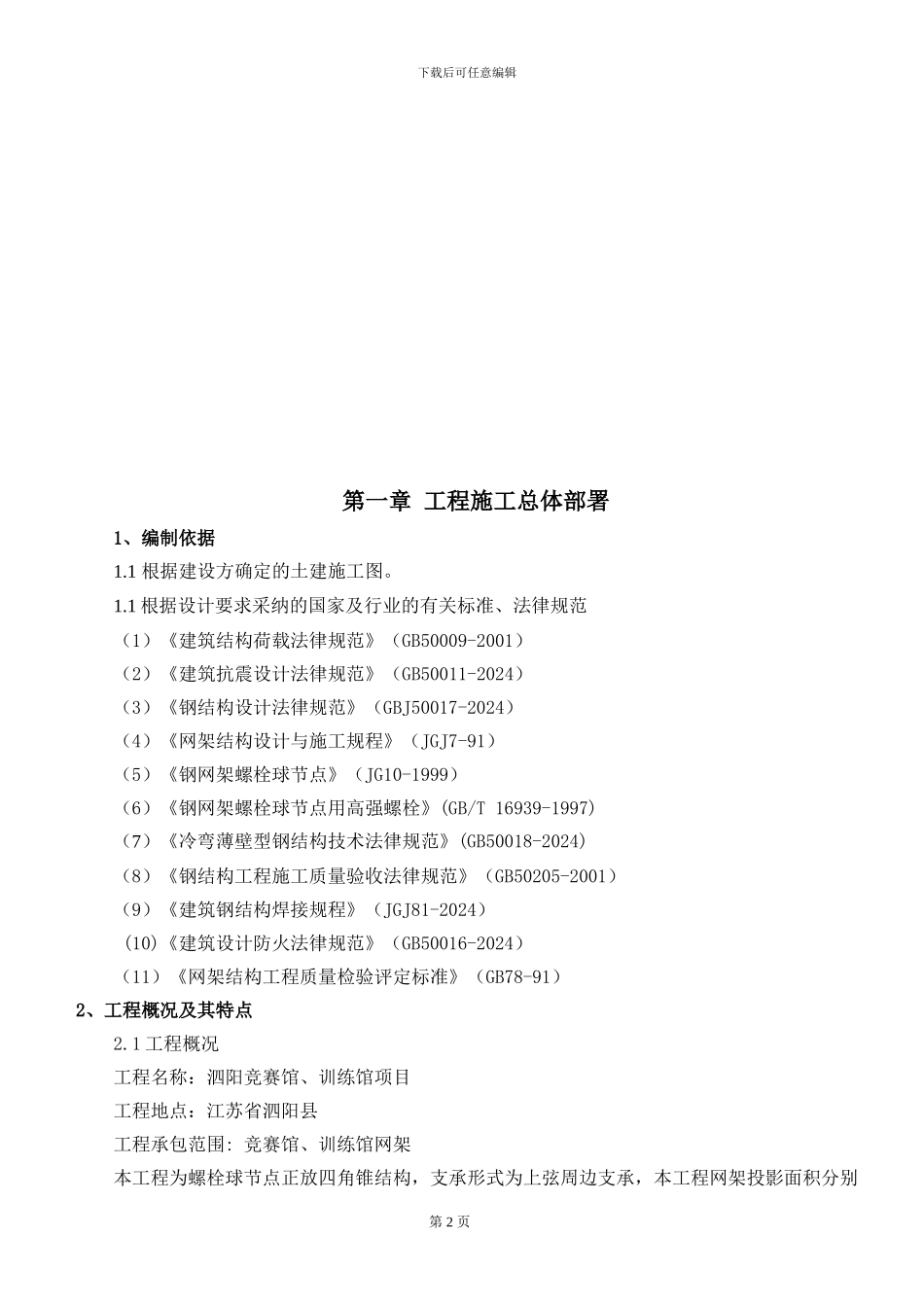

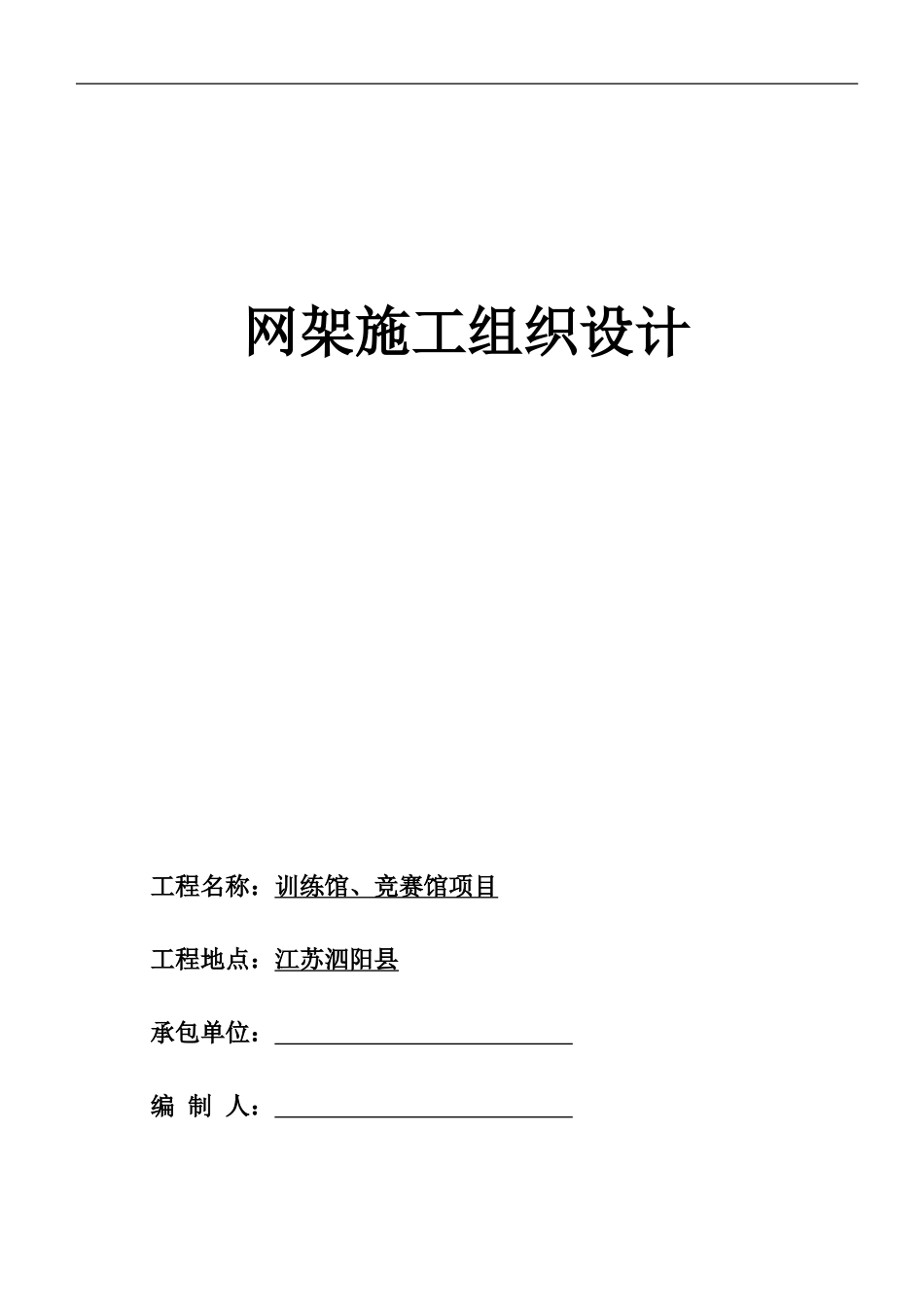

网架施工组织设计 工程名称：训练馆、竞赛馆项目 工程地点：江苏泗阳县 承包单位： 编 制 人： 下载后可任意编辑 审 批 人： 编制时间： 目 录第一章 工程施工总体部署…………………………………………………….2第二章 工程总体计划及保证措施…………………………………………….4第三章 采购及制作加工过程的控制……………………………………….. .5第四章 现场安装施工组织设计………………………………………………6第五章 质量保证措施…………………………………………………………25 第 1 页下载后可任意编辑 第一章 工程施工总体部署1、编制依据1.1 根据建设方确定的土建施工图。1.1 根据设计要求采纳的国家及行业的有关标准、法律规范（1）《建筑结构荷载法律规范》（GB50009-2001） （2）《建筑抗震设计法律规范》（GB50011-2024）（3）《钢结构设计法律规范》（GBJ50017-2024）（4）《网架结构设计与施工规程》（JGJ7-91）（5）《钢网架螺栓球节点》（JG10-1999）（6）《钢网架螺栓球节点用高强螺栓》(GB/T 16939-1997)（7）《冷弯薄壁型钢结构技术法律规范》(GB50018-2024)（8）《钢结构工程施工质量验收法律规范》（GB50205-2001）（9）《建筑钢结构焊接规程》（JGJ81-2024）(10)《建筑设计防火法律规范》（GB50016-2024）（11）《网架结构工程质量检验评定标准》（GB78-91）2、工程概况及其特点 2.1 工程概况 工程名称：泗阳竞赛馆、训练馆项目 工程地点：江苏省泗阳县 工程承包范围: 竞赛馆、训练馆网架本工程为螺栓球节点正放四角锥结构，支承形式为上弦周边支承，本工程网架投影面积分别 第 2 页下载后可任意编辑为竞赛馆训练馆 1921.8㎡、竞赛馆 4155.8㎡。2.2 工程特点和难点网架跨度大，网架自重大，安装难度大；要求施工工期紧，工程各施工组之间配合要求高。2.3 工程质量目标：本工程质量要求：合格，满足国家标准、法律规范、规定及图纸的要求。从技术先进性、管理的科学性、配合的实际性上制定错施，确保本工程质量合格的目标。建立质量保证体系和岗位责任制，严格执行技术质量管理制度。3、施工方案总体设想 针对本工程的重要性，公司将准备最充分的资源对设计、采购、加工制造、现场安装、质量保证、工期、安全、文明施工、服务等进行综合控制，总体施工设想如下：3.1 加工图设计 由公司设计部和技术工艺部配合深化加工图、工艺文件、节点构造、施工方案等工作。3.2 工...
