火电厂240米烟囱钢内筒及平台施工方案VIP免费

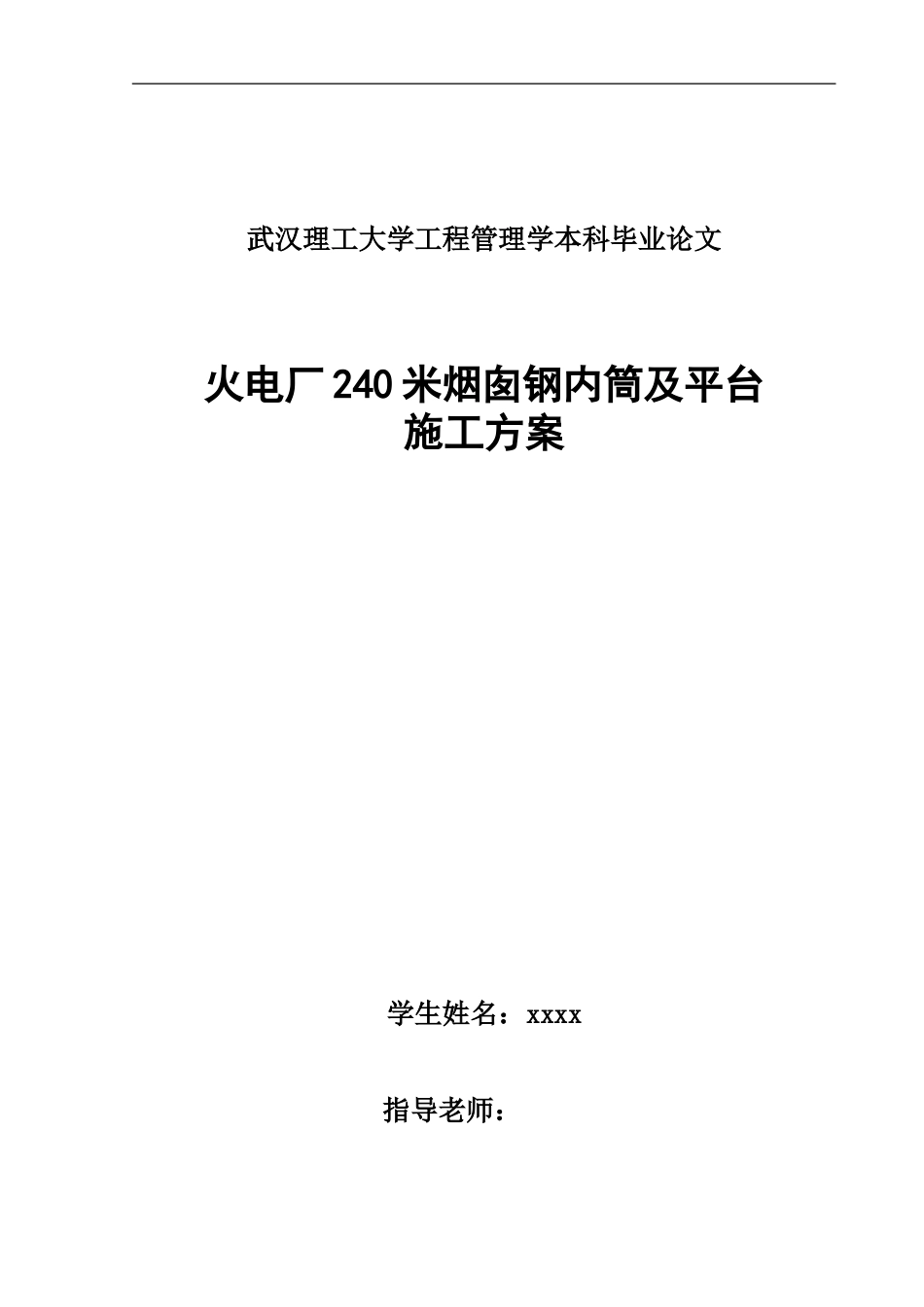

火电厂240米烟囱钢内筒及平台施工方案_第1页
1/14

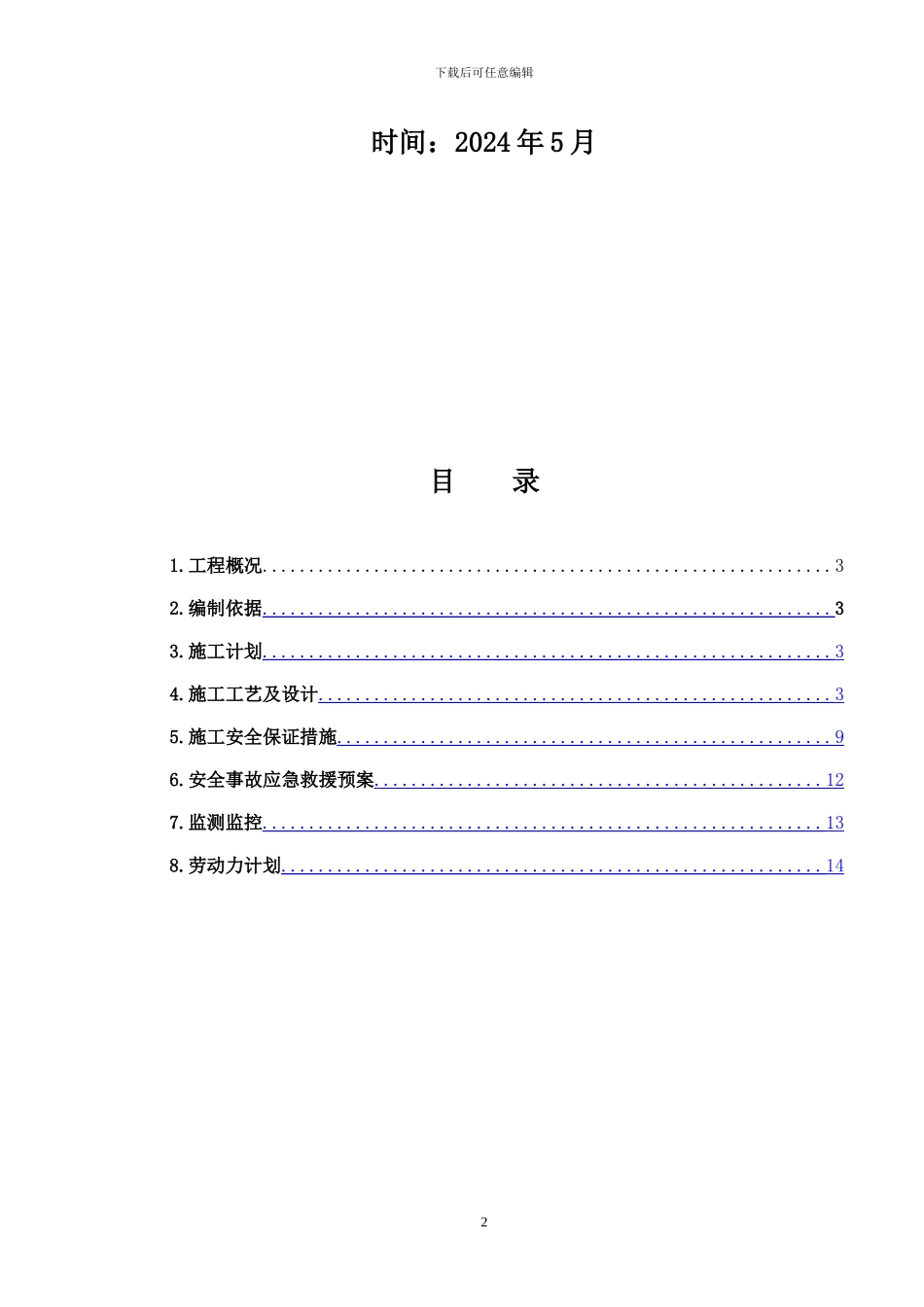

火电厂240米烟囱钢内筒及平台施工方案_第2页
2/14

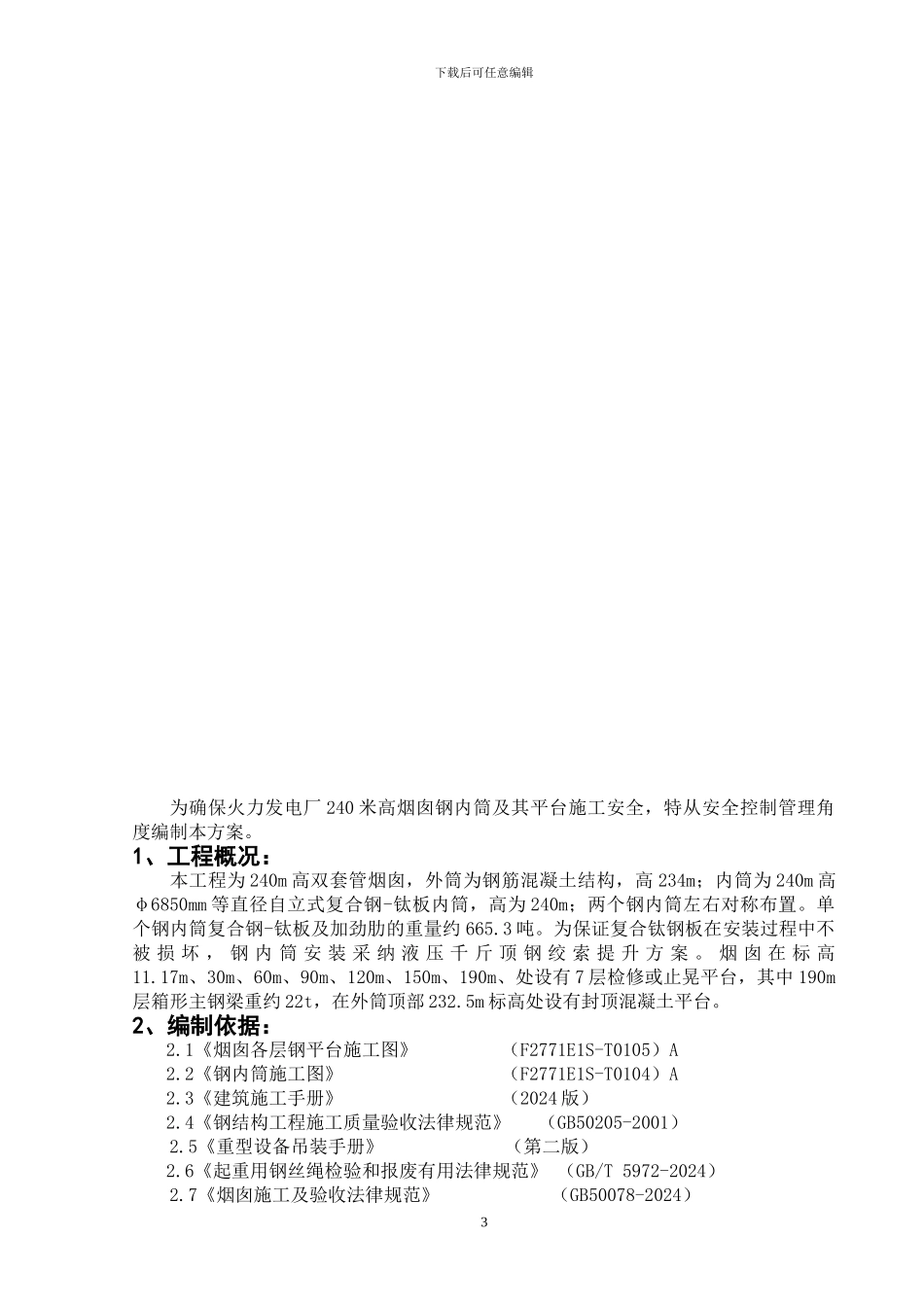

火电厂240米烟囱钢内筒及平台施工方案_第3页
3/14
武汉理工大学工程管理学本科毕业论文火电厂 240 米烟囱钢内筒及平台施工方案学生姓名:xxxx指导老师: 下载后可任意编辑时间:2024 年 5 月 目 录1.工程概况.............................................................32.编制依据 .............................................................33.施工计划 ............................................................. 3 4.施工工艺及设计 ....................................................... 3 5.施工安全保证措施 ..................................................... 9 6.安全事故应急救援预案 ................................................ 12 7.监测监控 ............................................................ 13 8.劳动力计划 .......................................................... 14 2下载后可任意编辑为确保火力发电厂 240 米高烟囱钢内筒及其平台施工安全,特从安全控制管理角度编制本方案。1、工程概况:本工程为 240m 高双套管烟囱,外筒为钢筋混凝土结构,高 234m;内筒为 240m 高φ6850mm 等直径自立式复合钢-钛板内筒,高为 240m;两个钢内筒左右对称布置。单个钢内筒复合钢-钛板及加劲肋的重量约 665.3 吨。为保证复合钛钢板在安装过程中不被 损 坏 , 钢 内 筒 安 装 采 纳 液 压 千 斤 顶 钢 绞 索 提 升 方 案 。 烟 囱 在 标 高11.17m、30m、60m、90m、120m、150m、190m、处设有 7 层检修或止晃平台,其中 190m层箱形主钢梁重约 22t,在外筒顶部 232.5m 标高处设有封顶混凝土平台。 2、编制依据:2.1《烟囱各层钢平台施工图》 (F2771E1S-T0105)A2.2《钢内筒施工图》 (F2771E1S-T0104)A2.3《建筑施工手册》 (2024 版)2.4《钢结构工程施工质量验收法律规范》 (GB50205-2001)2.5《重型设备吊装手册》 (第二版)2.6《起重用钢丝绳检验和报废有用法律规范》 (GB/T 5972-2024)2.7《烟囱施工及验收法律规范》 (GB50078-2024)3下载后可任意编辑2.8《建筑钢结构焊接技术规程》 (JGJ81-2024)2.9《电力建设安全工作法律规范》 (DL5009.1-2024)2.10《电力建安全健康与环境管理工作规定》2.11《电力建设安全健康于环境管理工作规定》3、施工计划:3.1 钢平台、钢爬梯安装:工期计划安排 47 天,具体计划详见下表:钢平台、钢爬梯安装...
