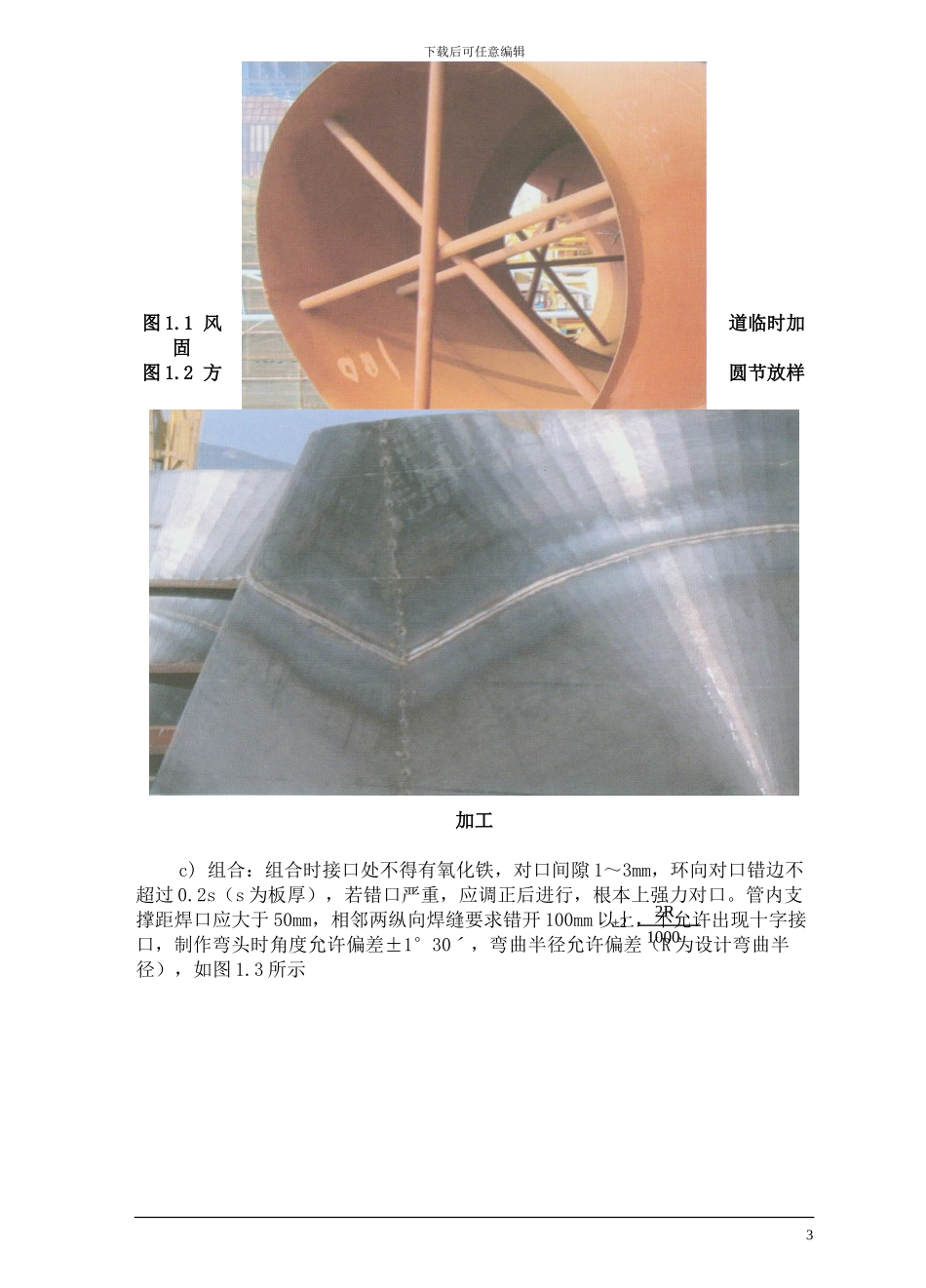

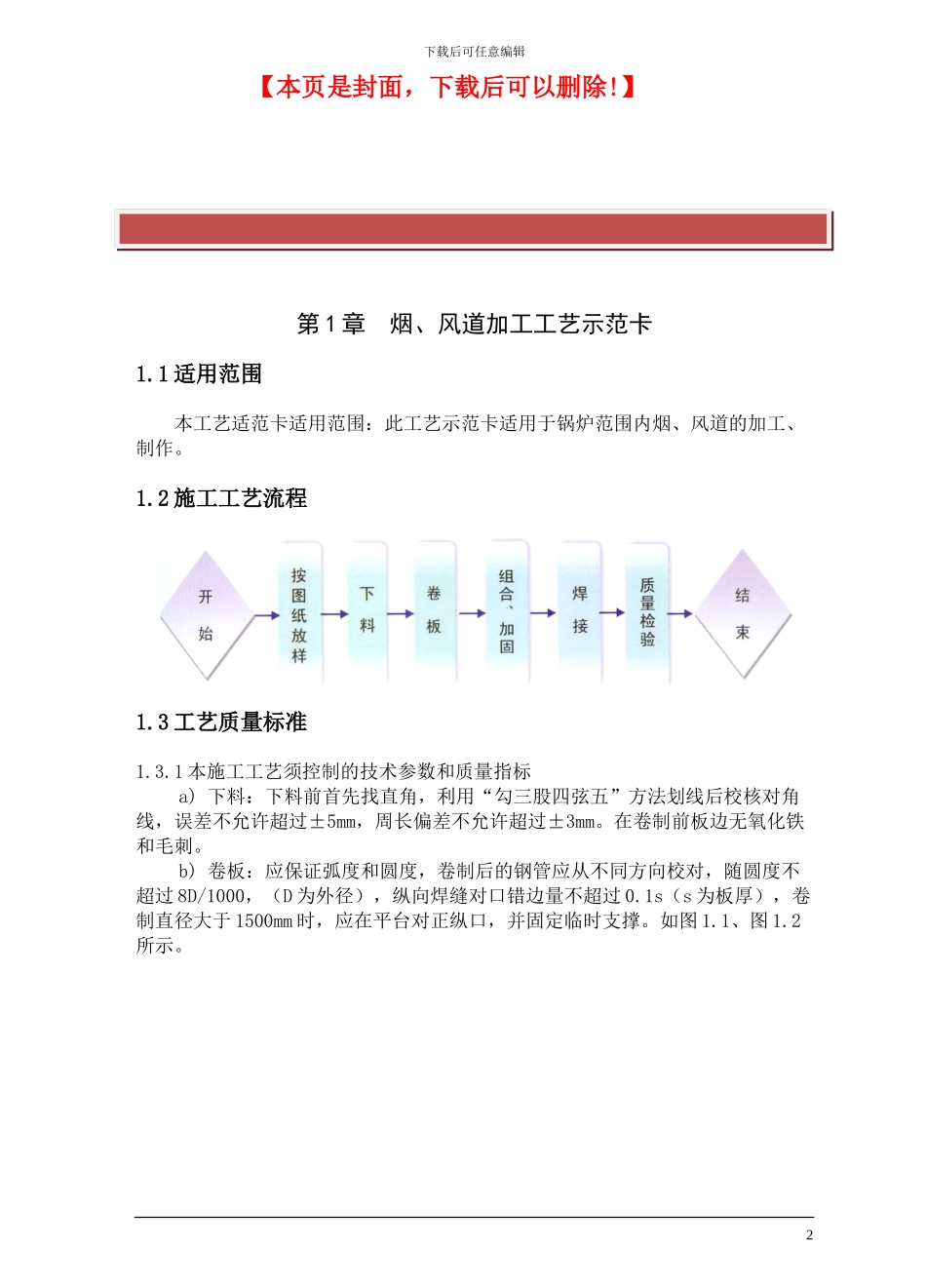

下载后可任意编辑 精品文档下载 1最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】第 1 章 烟、风道加工工艺示范卡1.1 适用范围 本工艺适范卡适用范围：此工艺示范卡适用于锅炉范围内烟、风道的加工、制作。1.2 施工工艺流程1.3 工艺质量标准1.3.1 本施工工艺须控制的技术参数和质量指标a) 下料：下料前首先找直角，利用“勾三股四弦五”方法划线后校核对角线，误差不允许超过±5mm，周长偏差不允许超过±3mm。在卷制前板边无氧化铁和毛刺。b) 卷板：应保证弧度和圆度，卷制后的钢管应从不同方向校对，随圆度不超过 8D/1000，（D 为外径），纵向焊缝对口错边量不超过 0.1s（s 为板厚），卷制直径大于 1500mm 时，应在平台对正纵口，并固定临时支撑。如图 1.1、图 1.2所示。 2±22R1000下载后可任意编辑图 1.1 风道临时加固图 1.2 方圆节放样加工c) 组合：组合时接口处不得有氧化铁，对口间隙 1～3mm，环向对口错边不超过 0.2s（s 为板厚），若错口严重，应调正后进行，根本上强力对口。管内支撑距焊口应大于 50mm，相邻两纵向焊缝要求错开 100mm 以上，不允许出现十字接口，制作弯头时角度允许偏差±1°30ˊ，弯曲半径允许偏差（R 为设计弯曲半径），如图 1.3 所示 3下载后可任意编辑图 1.3 管道纵向焊缝d) 在焊缝处做渗煤油试验，保证焊缝处不泄漏，如图 1.4 所示 。图 1.4 烟风道内侧涂石灰水，外侧刷煤油做渗油试验1.4 成品示范图 4下载后可任意编辑图 1.5 圆形管道焊接组合成形图 1.6 方形管道转角部位组合成形 5下载后可任意编辑图 1.7 方形管道转角部位组合成形及吊点焊接定位图 1.8 方圆节组合成形 6下载后可任意编辑图 1.9 二次风道加工成形图 1.10 烟风道组件拼板焊接1.5 引用标准《火电施工质量检验及评定标准》 锅炉篇《火电施工质量检验及评定标准》 管道篇《火电施工质量检验及评定标准》 加工配置篇第 2 章 烟、风、煤粉管道支吊架安装工艺示范卡2.1 适用范围 7下载后可任意编辑 本工艺适范卡适用范围：此工艺示范卡适用于锅炉范围内烟、风、煤粉管道支吊架的安装（即锅炉六道支吊架的安装）。2.2 施工工艺流程2.3 工艺质量标准2.3.1 本施工工艺须控制的技术参数和质量指标a) 检查项目b) 焊缝余高：平焊 0～3mm，其它位置小于 4mm；c) 余高差：平焊不大于 2mm，其它位置小于 3mm；d) 错边小 0．3mme) ...
