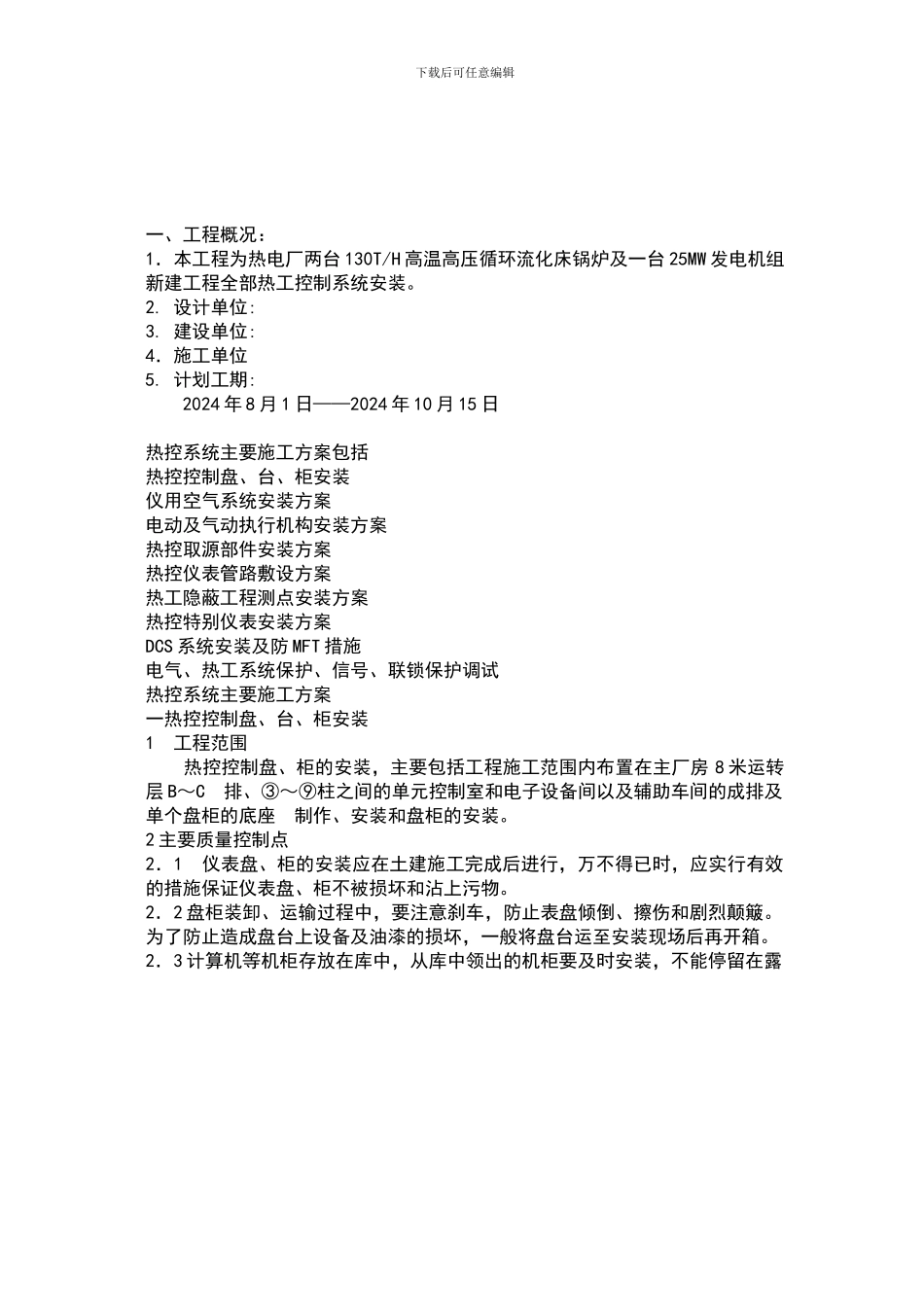

下载后可任意编辑一、工程概况：1．本工程为热电厂两台 130T/H 高温高压循环流化床锅炉及一台 25MW 发电机组新建工程全部热工控制系统安装。2. 设计单位:3. 建设单位:4．施工单位5. 计划工期: 2024 年 8 月 1 日——2024 年 10 月 15 日热控系统主要施工方案包括热控控制盘、台、柜安装仪用空气系统安装方案电动及气动执行机构安装方案热控取源部件安装方案热控仪表管路敷设方案热工隐蔽工程测点安装方案热控特别仪表安装方案DCS 系统安装及防 MFT 措施电气、热工系统保护、信号、联锁保护调试热控系统主要施工方案一热控控制盘、台、柜安装1 工程范围 热控控制盘、柜的安装，主要包括工程施工范围内布置在主厂房 8 米运转层 B～C 排、③～⑨柱之间的单元控制室和电子设备间以及辅助车间的成排及单个盘柜的底座 制作、安装和盘柜的安装。2 主要质量控制点2．1 仪表盘、柜的安装应在土建施工完成后进行，万不得已时，应实行有效的措施保证仪表盘、柜不被损坏和沾上污物。2．2 盘柜装卸、运输过程中，要注意刹车，防止表盘倾倒、擦伤和剧烈颠簸。为了防止造成盘台上设备及油漆的损坏，一般将盘台运至安装现场后再开箱。2．3 计算机等机柜存放在库中，从库中领出的机柜要及时安装，不能停留在露下载后可任意编辑天环境中。2．4 对开箱盘柜进行检查，包括设备是否齐全、有无缺件、损坏等。2．5 表盘安装运输过程中，地面铺设厚橡皮垫，以保护地面和设备，表盘水平运输采纳手动液压叉车。2．6 就地盘柜周围搭设隔离层，并用塑料布密封，封箱带不能直接粘在盘面上，不能将盘柜作为工具箱使用。2．7 就位后马上接通加热器的临时电源进行干燥，派专人定期检查，并做好维护记录。2．8 表盘电缆孔洞随时封堵，以防灰尘、潮湿及小动物等侵入。2．9 单元控制室和电子设备间的表盘安装开始后，派专人 24 小时值班3 施工方案及要求3．1 仪表盘底座制作3．1．1 仪表盘的底座应按设计图纸并结合其实际尺寸下料、制作。3．1．2 仪表盘的底座直线度偏差为每米不大于 1mm,当型钢底座总长超过 5m 时，全长最大偏差不得大于 5mm。3．2 仪表盘底座安装3．2．1 盘底座安装应在地面二次抹面前进行，其上表面应高出地平，但不宜超过 20mm．。3．2．2 盘底座的固定应牢固，顶面应水平，倾斜度不得大于 0．1％，其最大水平高差不应大于 3m。3．3 仪表盘安装前检查3．3．1 盘面应平整，内、外表面漆层应完好。3．3．2...
