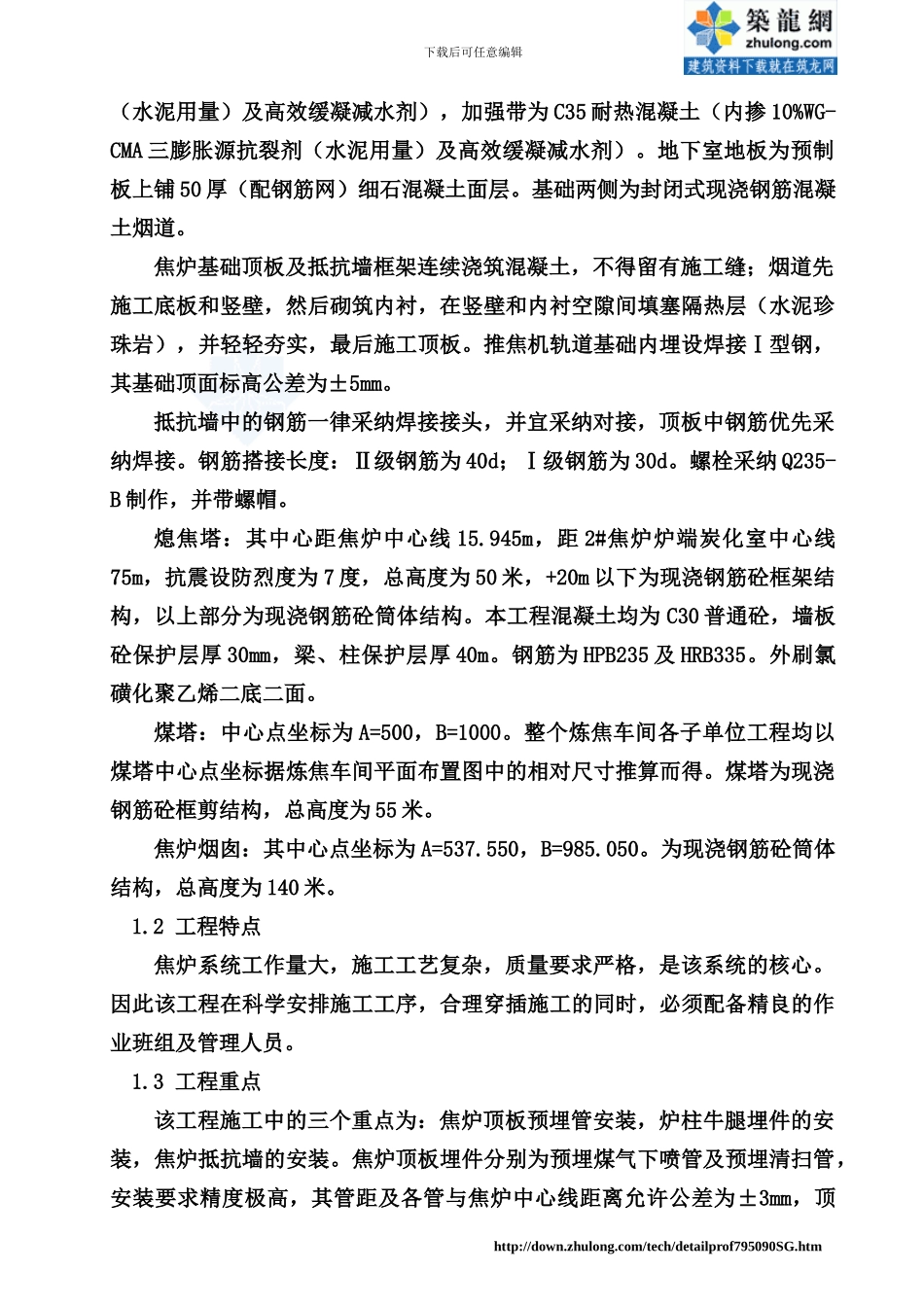

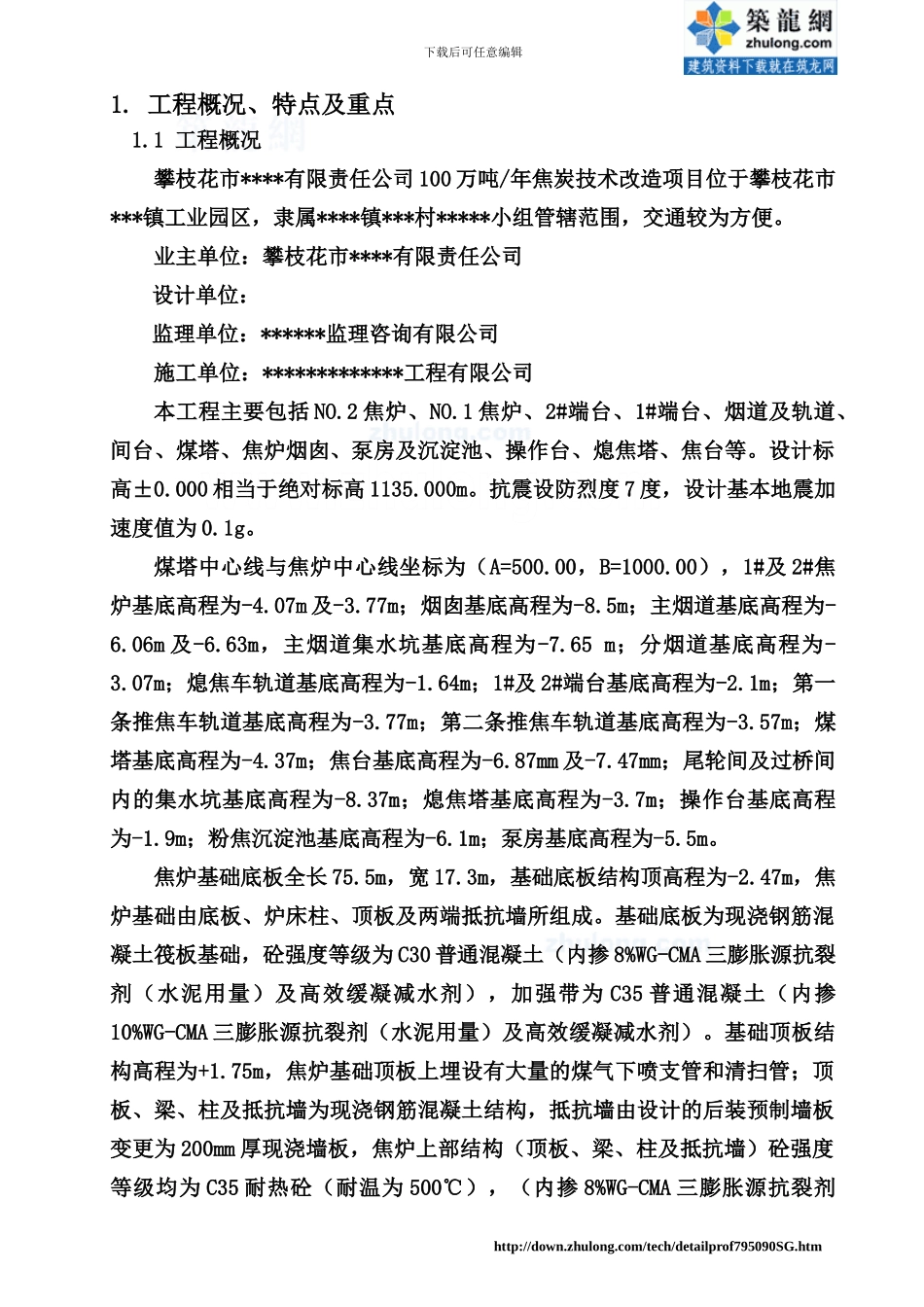

下载后可任意编辑1. 工程概况、特点及重点1.1 工程概况攀枝花市****有限责任公司 100 万吨/年焦炭技术改造项目位于攀枝花市***镇工业园区，隶属****镇***村*****小组管辖范围，交通较为方便。业主单位：攀枝花市****有限责任公司设计单位：监理单位：******监理咨询有限公司施工单位：*************工程有限公司本工程主要包括 NO.2 焦炉、NO.1 焦炉、2#端台、1#端台、烟道及轨道、间台、煤塔、焦炉烟囱、泵房及沉淀池、操作台、熄焦塔、焦台等。设计标高±0.000 相当于绝对标高 1135.000m。抗震设防烈度 7 度，设计基本地震加速度值为 0.1g。煤塔中心线与焦炉中心线坐标为（A=500.00，B=1000.00），1#及 2#焦炉基底高程为-4.07m 及-3.77m；烟囱基底高程为-8.5m；主烟道基底高程为-6.06m 及-6.63m，主烟道集水坑基底高程为-7.65 m；分烟道基底高程为-3.07m；熄焦车轨道基底高程为-1.64m；1#及 2#端台基底高程为-2.1m；第一条推焦车轨道基底高程为-3.77m；第二条推焦车轨道基底高程为-3.57m；煤塔基底高程为-4.37m；焦台基底高程为-6.87mm 及-7.47mm；尾轮间及过桥间内的集水坑基底高程为-8.37m；熄焦塔基底高程为-3.7m；操作台基底高程为-1.9m；粉焦沉淀池基底高程为-6.1m；泵房基底高程为-5.5m。焦炉基础底板全长 75.5m，宽 17.3m，基础底板结构顶高程为-2.47m，焦炉基础由底板、炉床柱、顶板及两端抵抗墙所组成。基础底板为现浇钢筋混凝土筏板基础，砼强度等级为 C30 普通混凝土（内掺 8%WG-CMA 三膨胀源抗裂剂（水泥用量）及高效缓凝减水剂），加强带为 C35 普通混凝土（内掺10%WG-CMA 三膨胀源抗裂剂（水泥用量）及高效缓凝减水剂）。基础顶板结构高程为+1.75m，焦炉基础顶板上埋设有大量的煤气下喷支管和清扫管；顶板、梁、柱及抵抗墙为现浇钢筋混凝土结构，抵抗墙由设计的后装预制墙板变更为 200mm 厚现浇墙板，焦炉上部结构（顶板、梁、柱及抵抗墙）砼强度等级均为 C35 耐热砼（耐温为 500℃），（内掺 8%WG-CMA 三膨胀源抗裂剂http://down.zhulong.com/tech/detailprof795090SG.htm下载后可任意编辑（水泥用量）及高效缓凝减水剂），加强带为 C35 耐热混凝土（内掺 10%WG-CMA 三膨胀源抗裂剂（水泥用量）及高效缓凝减水剂）。地下室地板为预制板上铺 50 厚（配钢筋网）细石混凝土面层。基础两侧为封闭式现浇钢筋混凝土烟道。焦炉基础顶板及抵抗墙框架连续浇筑混凝土，不得留有施工缝；烟道先施工...
