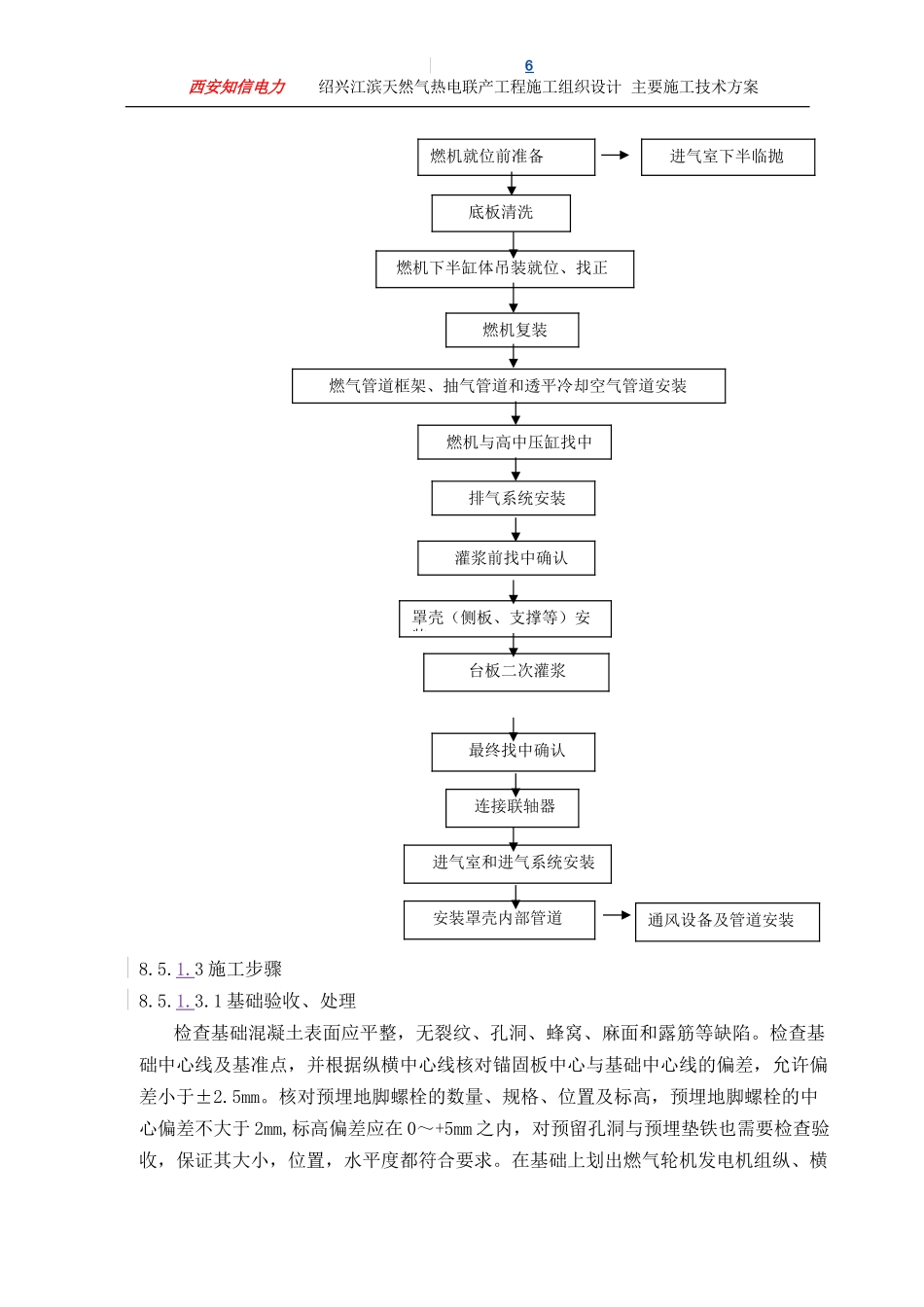

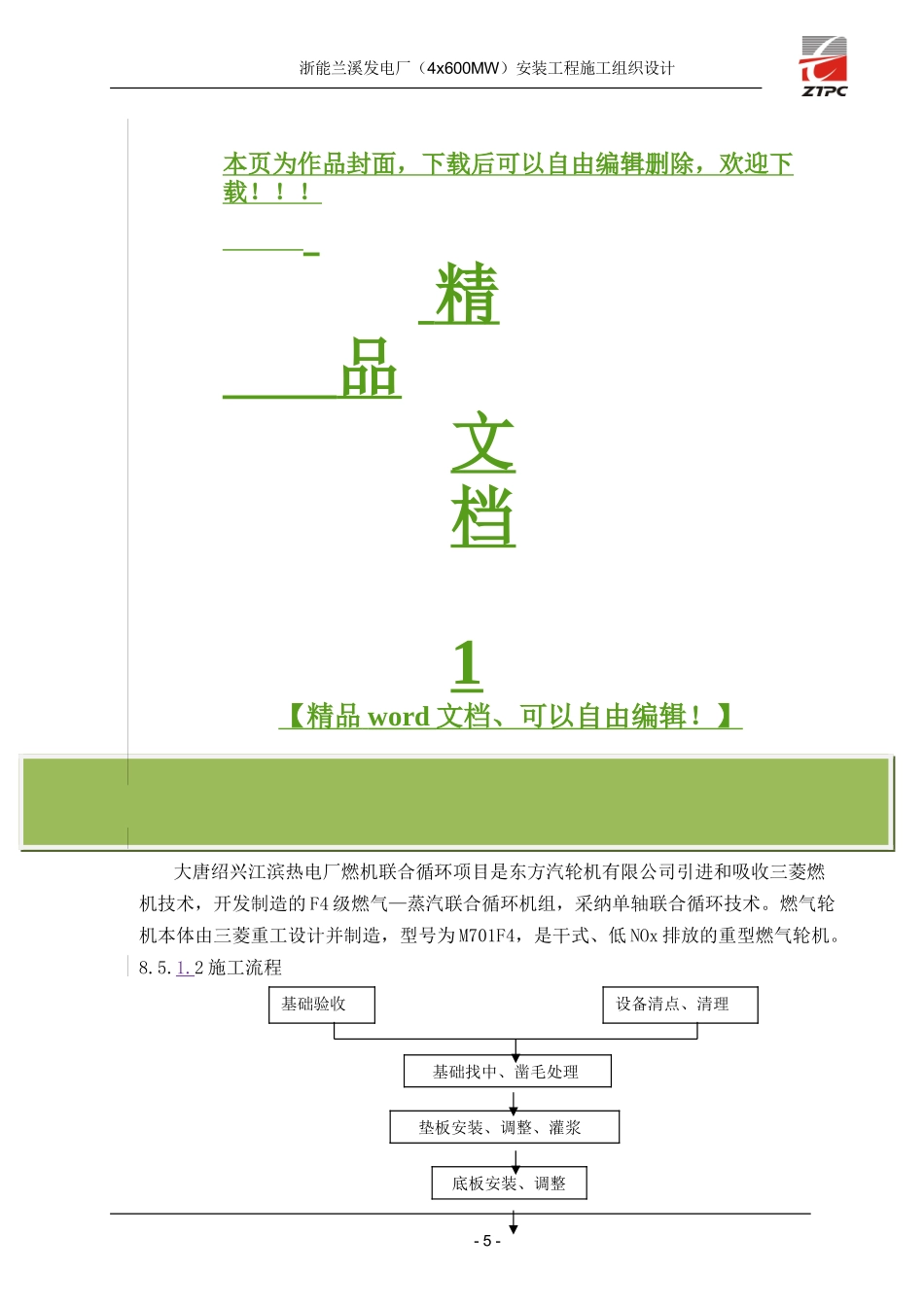

浙能兰溪发电厂（4x600MW）安装工程施工组织设计本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】8.5 燃汽轮机安装8.5.1 燃机安装8.5.1.1 系统简介大唐绍兴江滨热电厂燃机联合循环项目是东方汽轮机有限公司引进和吸收三菱燃机技术，开发制造的 F4 级燃气—蒸汽联合循环机组，采纳单轴联合循环技术。燃气轮机本体由三菱重工设计并制造，型号为 M701F4，是干式、低 NOx 排放的重型燃气轮机。8.5.1.2 施工流程 - 5 -基础验收设备清点、清理基础找中、凿毛处理垫板安装、调整、灌浆底板安装、调整 西安知信电力 绍兴江滨天然气热电联产工程施工组织设计 主要施工技术方案8.5.1.3 施工步骤8.5.1.3.1 基础验收、处理检查基础混凝土表面应平整，无裂纹、孔洞、蜂窝、麻面和露筋等缺陷。检查基础中心线及基准点，并根据纵横中心线核对锚固板中心与基础中心线的偏差，允许偏差小于±2.5mm。核对预埋地脚螺栓的数量、规格、位置及标高，预埋地脚螺栓的中心偏差不大于 2mm,标高偏差应在 0～+5mm 之内，对预留孔洞与预埋垫铁也需要检查验收，保证其大小，位置，水平度都符合要求。在基础上划出燃气轮机发电机组纵、横6 燃机就位前准备排气系统安装进气室和进气系统安装燃气管道框架、抽气管道和透平冷却空气管道安装通风设备及管道安装燃机与高中压缸找中安装罩壳内部管道灌浆前找中确认罩壳（侧板、支撑等）安装台板二次灌浆最终找中确认进气室下半临抛连接联轴器燃机下半缸体吊装就位、找正燃机复装底板清洗下载后可任意编辑中心线，各轴承中心线和基础承力面凿毛区域。检查台板下基础承力面标高应符合设计图纸要求。检查并按时记录基础沉降观察点的位置和标高。8.5.1.3.2 沉降标记测量测量工作从基础验收至机组并网，每月测量一次，在燃机本体吊装就位前后，发电机定子就位前后，靠背轮找中心时，启动前也必须测量，并作好相应的记录数据。8.5.1.3.3 基础面凿毛按图纸要求，对台板下需要二次灌浆的区域内，基础表面凿去浮浆层，露出混凝土坚硬表面层，注意不应将混凝土中钢筋暴露出来。在去除浮浆的同时，要确保凿毛后基础表面的平面度，不应出现局部凹坑。在基础面凿毛的同时，为了保护地脚螺栓的螺纹，应用胶带等进行保护。浮浆层去除后用吸尘器对基础的表面进行清扫。8.5.1.3.4 设备清理检查设备到达现场后，应会同监理、业主、厂家代表及技术员对设备、零部件、备件...
