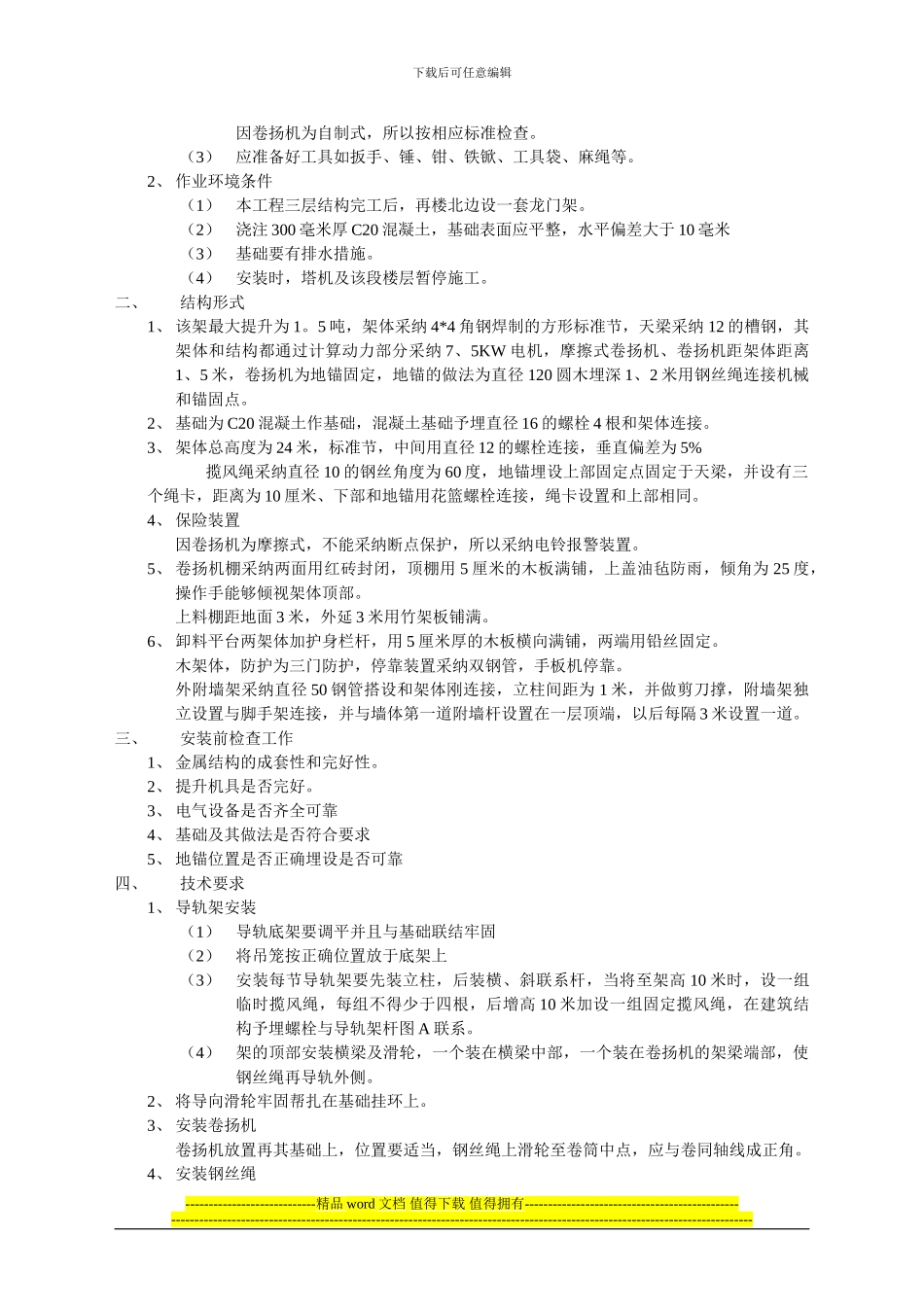

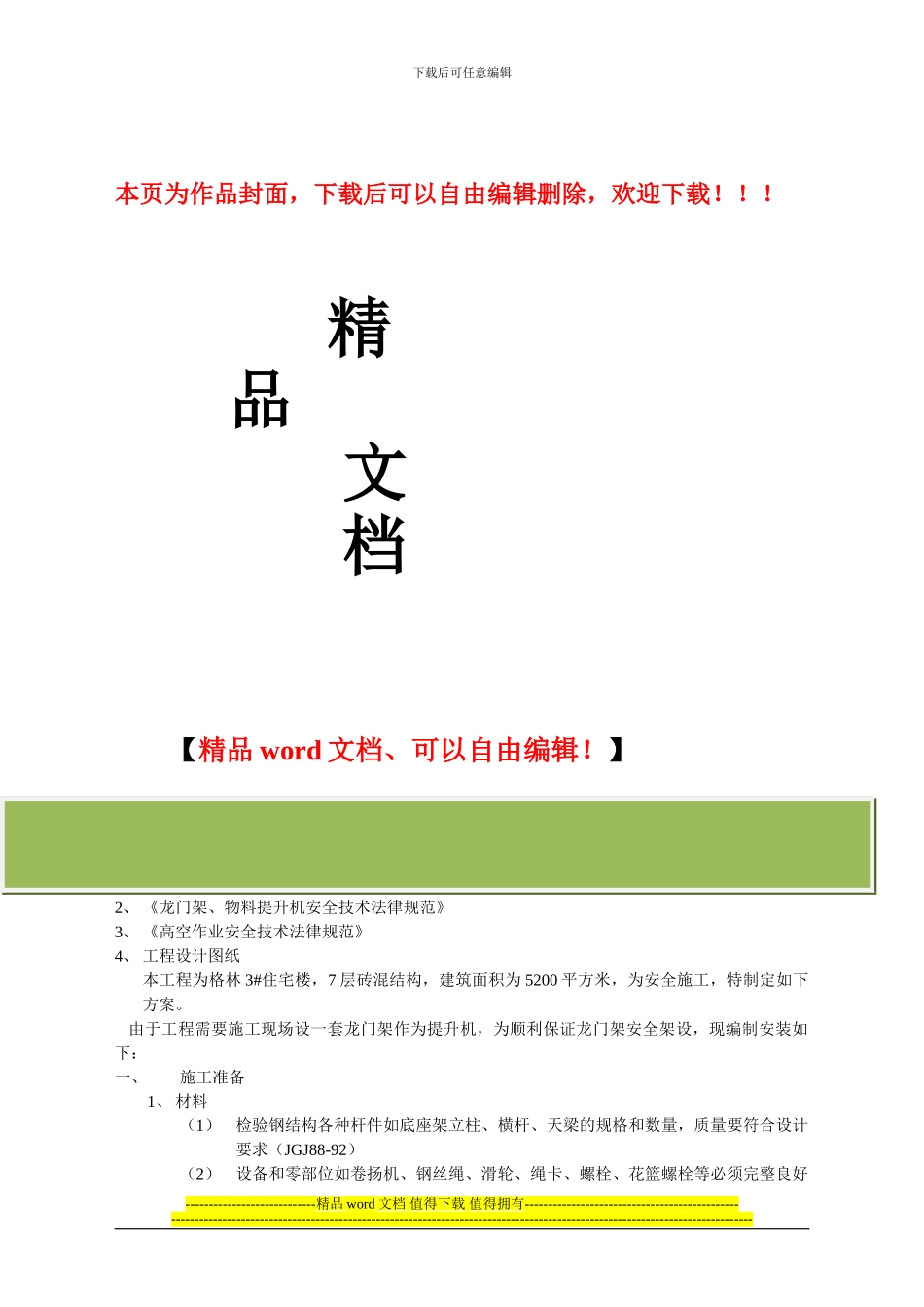

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】物料提升机（龙门架、井字架）安装施工方案编制依据1、 依据《河北省建筑施工安全检查标准》实施细则2、 《龙门架、物料提升机安全技术法律规范》3、 《高空作业安全技术法律规范》4、 工程设计图纸本工程为格林 3#住宅楼，7 层砖混结构，建筑面积为 5200 平方米，为安全施工，特制定如下方案。 由于工程需要施工现场设一套龙门架作为提升机，为顺利保证龙门架安全架设，现编制安装如下：一、施工准备1、 材料（1）检验钢结构各种杆件如底座架立柱、横杆、天梁的规格和数量，质量要符合设计要求（JGJ88-92）（2）设备和零部位如卷扬机、钢丝绳、滑轮、绳卡、螺栓、花篮螺栓等必须完整良好----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑因卷扬机为自制式，所以按相应标准检查。（3）应准备好工具如扳手、锤、钳、铁锨、工具袋、麻绳等。2、 作业环境条件（1）本工程三层结构完工后，再楼北边设一套龙门架。（2）浇注 300 毫米厚 C20 混凝土，基础表面应平整，水平偏差大于 10 毫米（3）基础要有排水措施。（4）安装时，塔机及该段楼层暂停施工。二、结构形式1、 该架最大提升为 1。5 吨，架体采纳 4*4 角钢焊制的方形标准节，天梁采纳 12 的槽钢，其架体和结构都通过计算动力部分采纳 7、5KW 电机，摩擦式卷扬机、卷扬机距架体距离1、5 米，卷扬机为地锚固定，地锚的做法为直径 120 圆木埋深 1、2 米用钢丝绳连接机械和锚固点。2、 基础为 C20 混凝土作基础，混凝土基础予埋直径 16 的螺栓 4 根和架体连接。3、 架体总高度为 24 米，标准节，中间用直径 12 的螺栓连接，垂直偏差为 5%揽风绳采纳直径 10 的钢丝角度为 60 度，地锚埋设上部固定点固定于天梁，并设有三个绳卡，距离为 10 厘米、下部和地锚用花篮螺栓连接，绳卡设置和上部相同。4、 保险装置因卷扬机为摩擦式，不能采纳断点保护，所以采纳电铃报警装置。5、 卷扬机棚采纳两面用红砖封闭，顶棚用 5 厘米的木板满铺，上盖油毡防雨，倾角为 25 度，操作手能够倾视架体顶部。上料...
