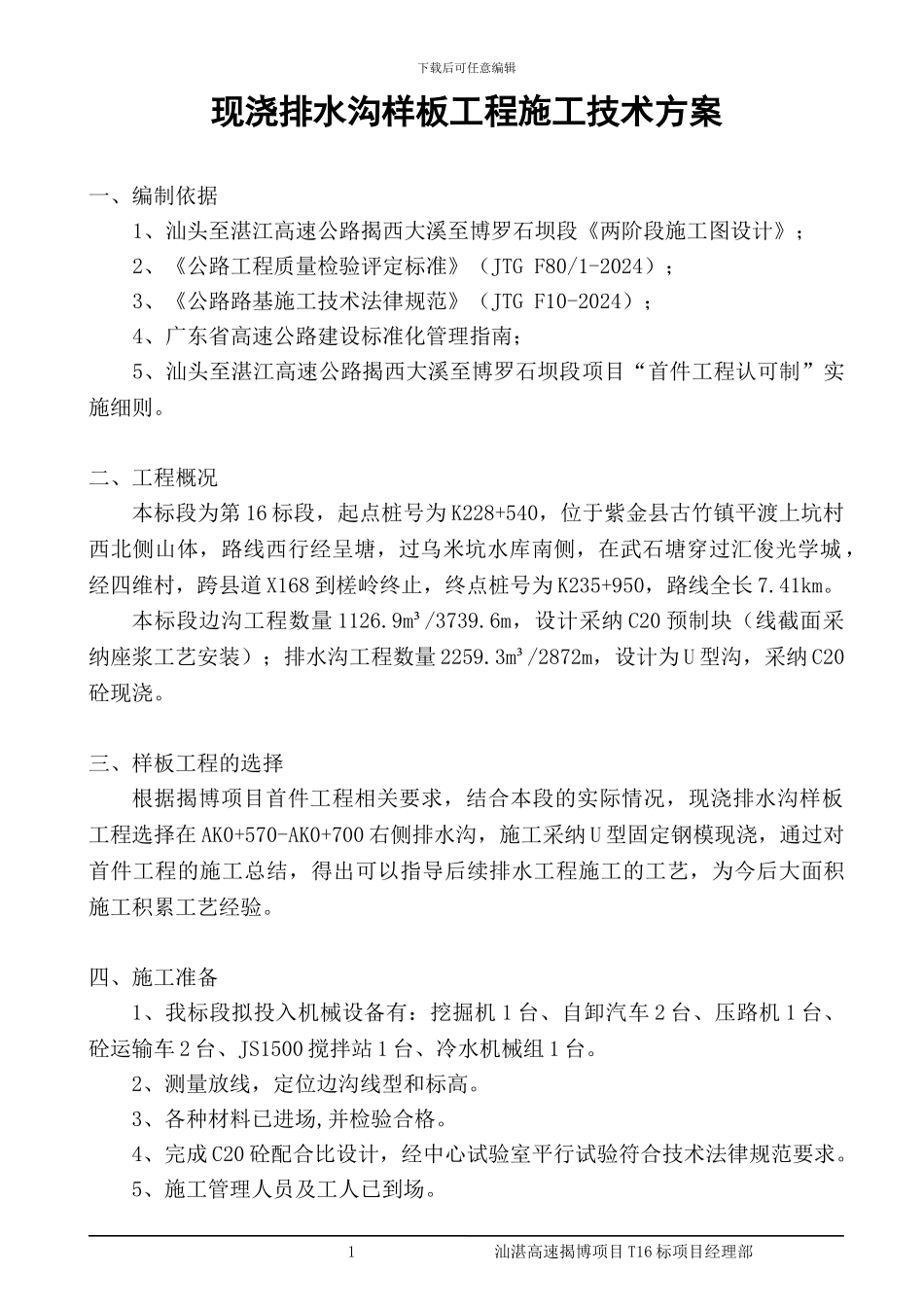

下载后可任意编辑现浇排水沟样板工程施工技术方案一、编制依据1、汕头至湛江高速公路揭西大溪至博罗石坝段《两阶段施工图设计》；2、《公路工程质量检验评定标准》（JTG F80/1-2024）；3、《公路路基施工技术法律规范》（JTG F10-2024）；4、广东省高速公路建设标准化管理指南；5、汕头至湛江高速公路揭西大溪至博罗石坝段项目“首件工程认可制”实施细则。二、工程概况本标段为第 16 标段，起点桩号为 K228+540，位于紫金县古竹镇平渡上坑村西北侧山体，路线西行经呈塘，过乌米坑水库南侧，在武石塘穿过汇俊光学城 ，经四维村，跨县道 X168 到槎岭终止，终点桩号为 K235+950，路线全长 7.41km。本标段边沟工程数量 1126.9m³/3739.6m，设计采纳 C20 预制块（线截面采纳座浆工艺安装）；排水沟工程数量 2259.3m³/2872m，设计为 U 型沟，采纳 C20砼现浇。三、样板工程的选择根据揭博项目首件工程相关要求，结合本段的实际情况，现浇排水沟样板工程选择在 AK0+570-AK0+700 右侧排水沟，施工采纳 U 型固定钢模现浇，通过对首件工程的施工总结，得出可以指导后续排水工程施工的工艺，为今后大面积施工积累工艺经验。四、施工准备1、我标段拟投入机械设备有：挖掘机 1 台、自卸汽车 2 台、压路机 1 台、砼运输车 2 台、JS1500 搅拌站 1 台、冷水机械组 1 台。2、测量放线，定位边沟线型和标高。3、各种材料已进场,并检验合格。4、完成 C20 砼配合比设计，经中心试验室平行试验符合技术法律规范要求。5、施工管理人员及工人已到场。 1 汕湛高速揭博项目 T16 标项目经理部下载后可任意编辑6、施工便道已通现场，自备发电机发电。五、施工方案及流程：1、现浇排水沟施工流程：基坑开挖、基底处理 报监理工程师检测 模板安装 报监理工程师检测 砼浇筑 覆盖养生 模板拆除 缺陷修补 强度、尺寸检测。2、现浇排水沟施工方案：施工测量：根据设计图纸、资料和现场实际情况，确定出排水流向及排水点，对排水沟进行测量放线，测排放水沟中心线及标高控制桩。基坑开挖：根据排水沟中心桩、控制桩及标高，对基坑开挖线进行准确放样，采纳挖掘机开挖，人工配合开挖修整至设计尺寸宽度，并控制好基底标高。经自检符合设计要求后报监理工程师检查，检查合格才进行下道工序施工。每 10m 设置一道沉降缝，沉降缝宽 1cm，先采纳同厚泡沫板隔离，再进行混凝土浇筑，等达到设计强度后除去泡沫板，用沥青麻絮填塞。石粉...
