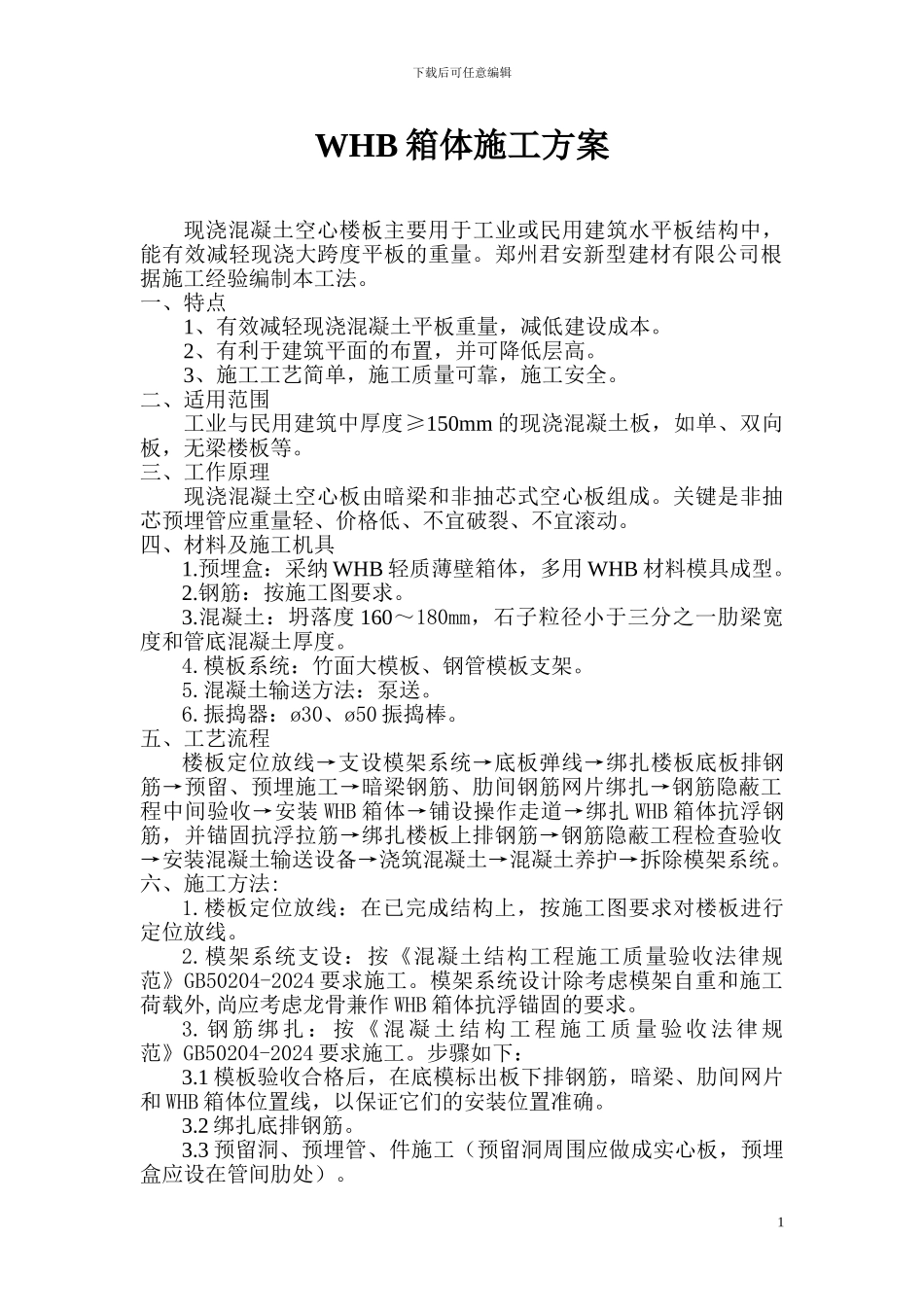

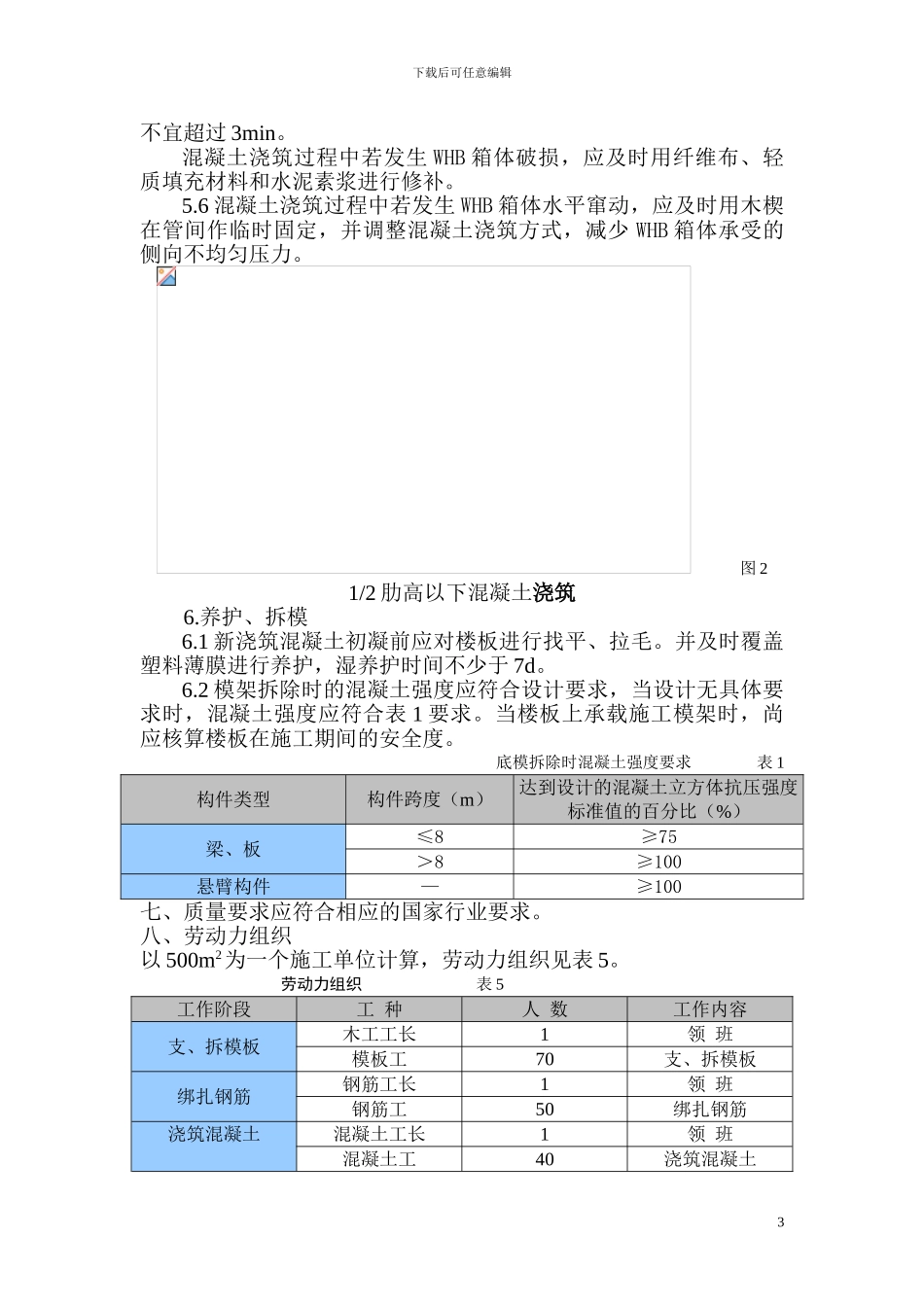

下载后可任意编辑WHB 箱体施工方案现浇混凝土空心楼板主要用于工业或民用建筑水平板结构中，能有效减轻现浇大跨度平板的重量。郑州君安新型建材有限公司根据施工经验编制本工法。一、特点1、有效减轻现浇混凝土平板重量，减低建设成本。2、有利于建筑平面的布置，并可降低层高。3、施工工艺简单，施工质量可靠，施工安全。二、适用范围工业与民用建筑中厚度≥150mm 的现浇混凝土板，如单、双向板，无梁楼板等。三、工作原理现浇混凝土空心板由暗梁和非抽芯式空心板组成。关键是非抽芯预埋管应重量轻、价格低、不宜破裂、不宜滚动。四、材料及施工机具1.预埋盒：采纳 WHB 轻质薄壁箱体，多用 WHB 材料模具成型。2.钢筋：按施工图要求。3.混凝土：坍落度 160～180mm，石子粒径小于三分之一肋梁宽度和管底混凝土厚度。4.模板系统：竹面大模板、钢管模板支架。5.混凝土输送方法：泵送。6.振捣器：ø30、ø50 振捣棒。五、工艺流程楼板定位放线→支设模架系统→底板弹线→绑扎楼板底板排钢筋→预留、预埋施工→暗梁钢筋、肋间钢筋网片绑扎→钢筋隐蔽工程中间验收→安装 WHB 箱体→铺设操作走道→绑扎 WHB 箱体抗浮钢筋，并锚固抗浮拉筋→绑扎楼板上排钢筋→钢筋隐蔽工程检查验收→安装混凝土输送设备→浇筑混凝土→混凝土养护→拆除模架系统。六、施工方法:1.楼板定位放线：在已完成结构上，按施工图要求对楼板进行定位放线。2.模架系统支设：按《混凝土结构工程施工质量验收法律规范》GB50204-2024 要求施工。模架系统设计除考虑模架自重和施工荷载外,尚应考虑龙骨兼作 WHB 箱体抗浮锚固的要求。3. 钢 筋 绑 扎 ： 按 《 混 凝 土 结 构 工 程 施 工 质 量 验 收 法 律 规范》GB50204-2024 要求施工。步骤如下：3.1 模板验收合格后，在底模标出板下排钢筋，暗梁、肋间网片和 WHB 箱体位置线，以保证它们的安装位置准确。3.2 绑扎底排钢筋。3.3 预留洞、预埋管、件施工（预留洞周围应做成实心板，预埋盒应设在管间肋处）。1下载后可任意编辑3.4 暗梁钢筋、肋间网片安装。3.5 钢筋隐蔽工程验收。3.6WHB 箱体安装就位，铺设操作走道后，绑扎 WHB 箱体抗浮钢筋（每块 WHB 箱体设 2Φ12，设在 WHB 箱体两端四分之一边长处，用8#铅丝每间隔 1 块 WHB 箱体，穿过底模，锚固在模架钢管龙骨，见图1）。图 1 现浇空心板施工构造图3.7 绑扎上排钢筋。3.8 钢筋隐蔽工程验收。4.WHB 箱体安装：4.1WH...
