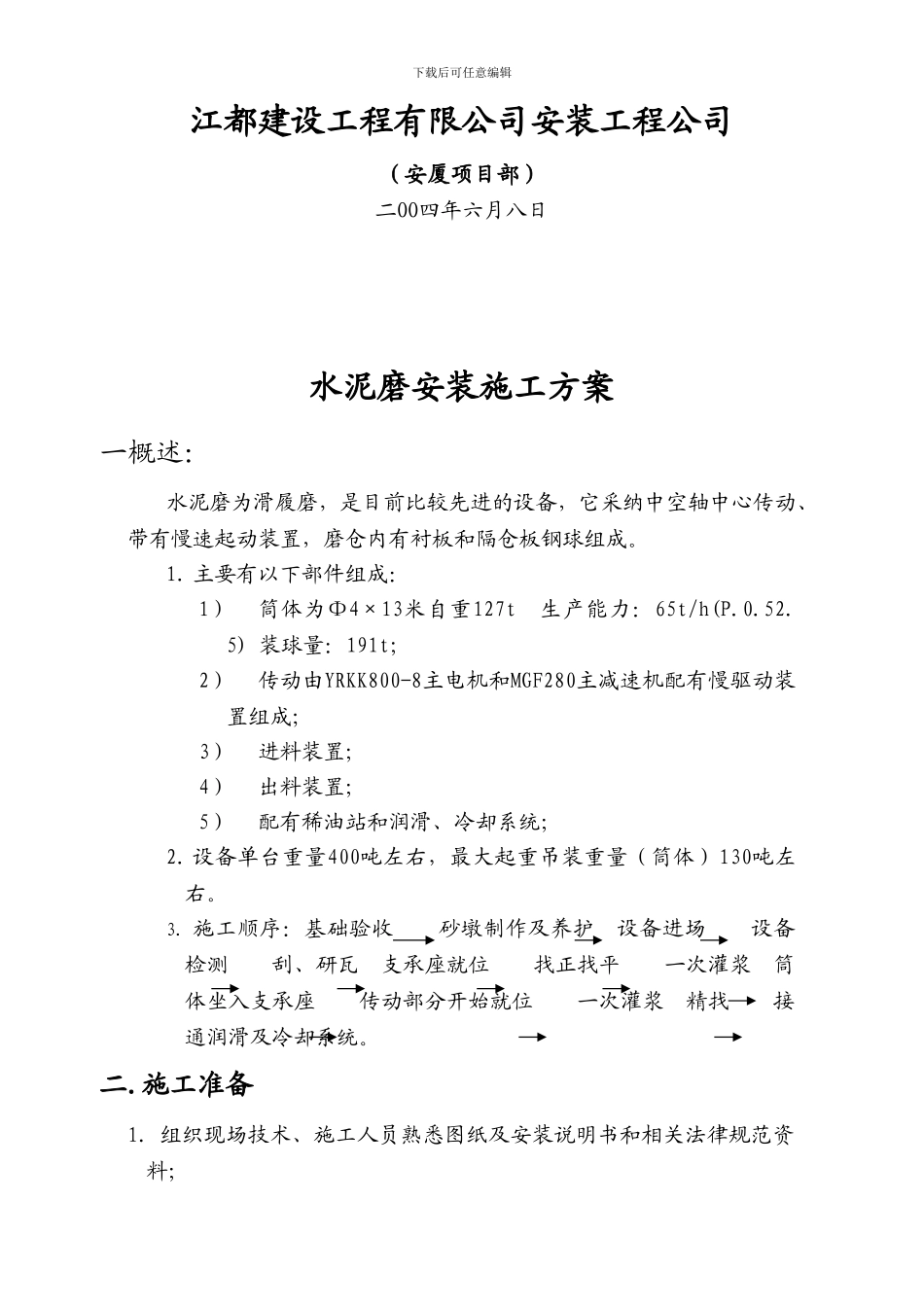

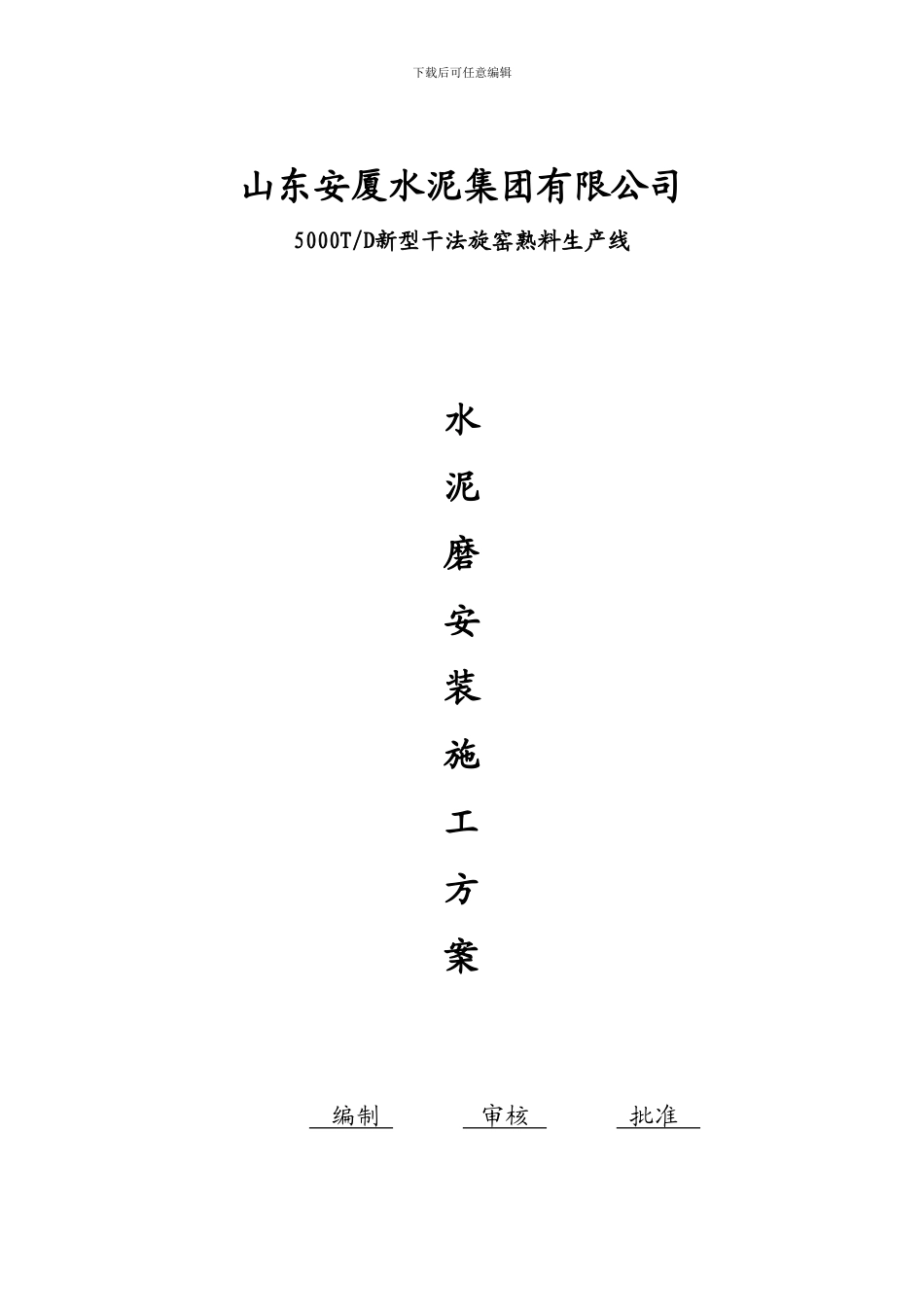

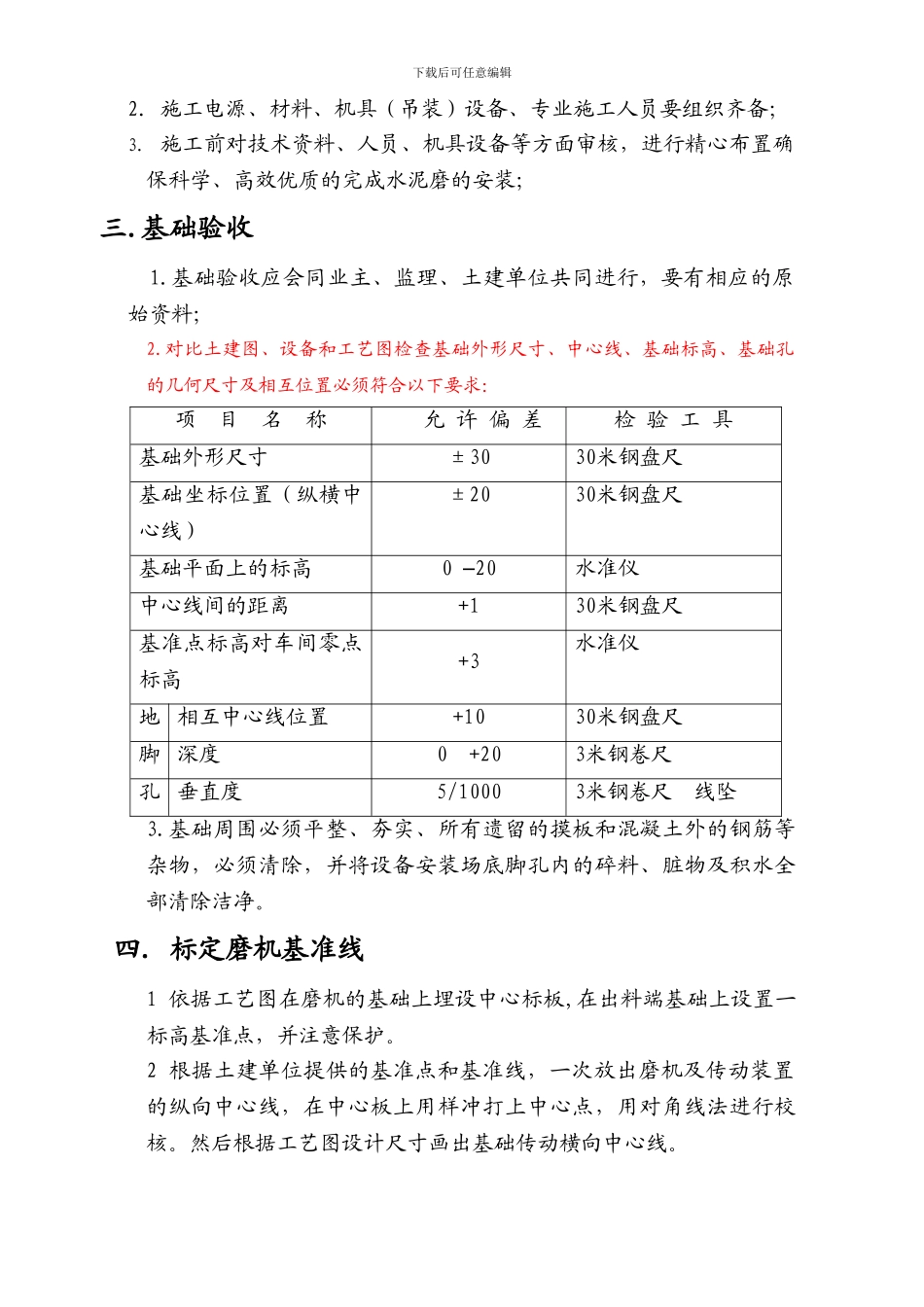

下载后可任意编辑山东安厦水泥集团有限公司5000T/D新型干法旋窑熟料生产线水泥磨安装施工方案 编制 审核 批准 下载后可任意编辑江都建设工程有限公司安装工程公司（安厦项目部）二OO四年六月八日 水泥磨安装施工方案一概述：水泥磨为滑履磨，是目前比较先进的设备，它采纳中空轴中心传动、带有慢速起动装置，磨仓内有衬板和隔仓板钢球组成。1. 主要有以下部件组成：1）筒体为Φ4×13米自重127t 生产能力：65t/h(P.0.52.5) 装球量：191t；2）传动由YRKK800-8主电机和MGF280主减速机配有慢驱动装置组成；3）进料装置；4）出料装置；5）配有稀油站和润滑、冷却系统；2. 设备单台重量400吨左右，最大起重吊装重量（筒体）130吨左右。3. 施工顺序：基础验收 砂墩制作及养护 设备进场 设备检测 刮、研瓦 支承座就位 找正找平 一次灌浆 筒体坐入支承座 传动部分开始就位 一次灌浆 精找 接通润滑及冷却系统。二.施工准备1. 组织现场技术、施工人员熟悉图纸及安装说明书和相关法律规范资料；下载后可任意编辑2. 施工电源、材料、机具（吊装）设备、专业施工人员要组织齐备；3. 施工前对技术资料、人员、机具设备等方面审核，进行精心布置确保科学、高效优质的完成水泥磨的安装；三.基础验收1.基础验收应会同业主、监理、土建单位共同进行，要有相应的原始资料；2.对比土建图、设备和工艺图检查基础外形尺寸、中心线、基础标高、基础孔的几何尺寸及相互位置必须符合以下要求：项 目 名 称允 许 偏 差检 验 工 具基础外形尺寸±3030米钢盘尺基础坐标位置（纵横中心线）±2030米钢盘尺基础平面上的标高0 20–水准仪中心线间的距离+130米钢盘尺基准点标高对车间零点标高+3水准仪地 相互中心线位置+1030米钢盘尺脚 深度0 +203米钢卷尺孔 垂直度5/10003米钢卷尺 线坠3.基础周围必须平整、夯实、所有遗留的摸板和混凝土外的钢筋等杂物，必须清除，并将设备安装场底脚孔内的碎料、脏物及积水全部清除洁净。四. 标定磨机基准线1 依据工艺图在磨机的基础上埋设中心标板,在出料端基础上设置一标高基准点，并注意保护。2 根据土建单位提供的基准点和基准线，一次放出磨机及传动装置的纵向中心线，在中心板上用样冲打上中心点，用对角线法进行校核。然后根据工艺图设计尺寸画出基础传动横向中心线。下载后可任意编辑 五.垫铁的布置及砂墩的制做1.依据工艺图及负荷计作出垫铁布置，对砂堆及底座覆盖的位置进行铲麻面。2.砂墩...
