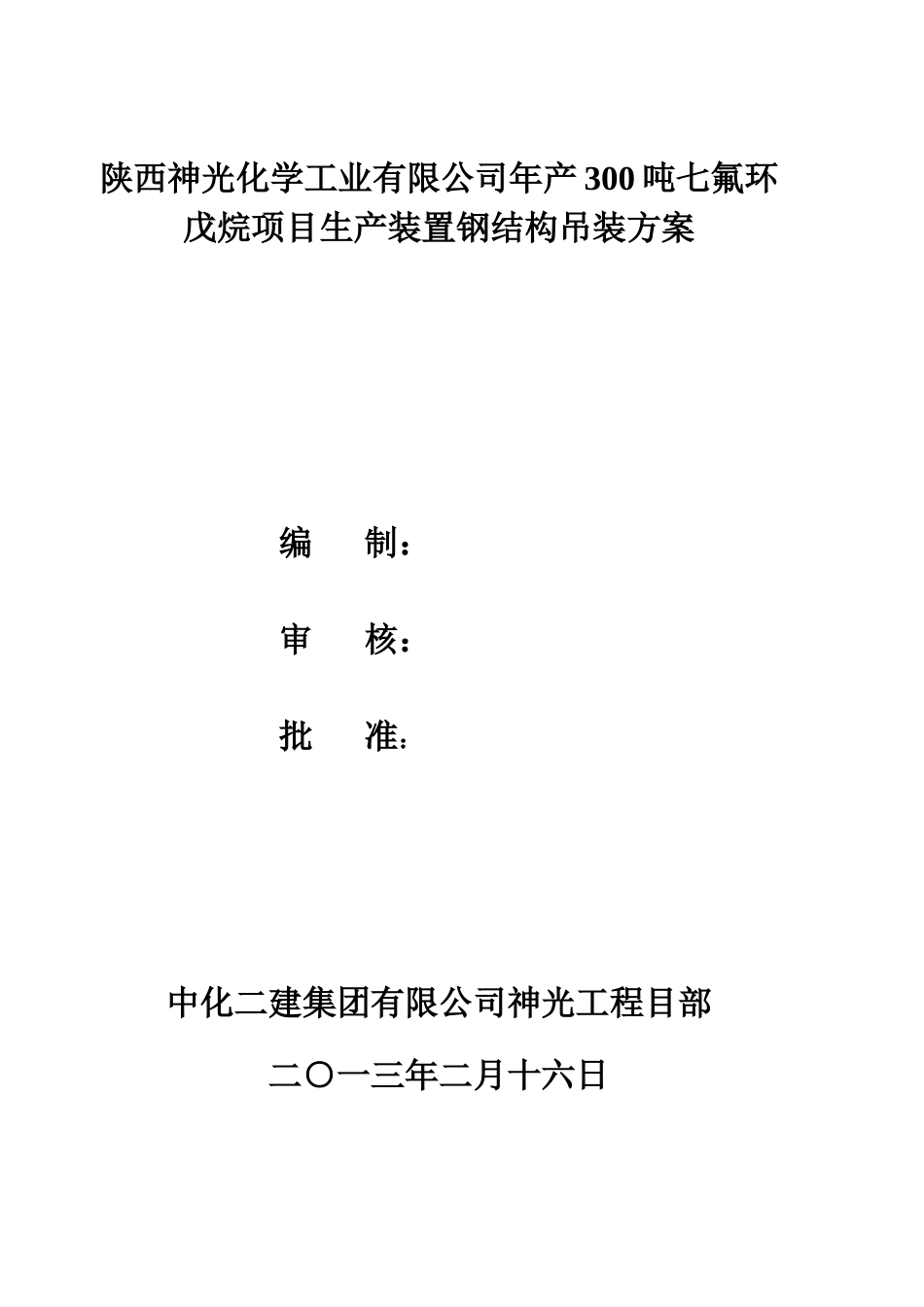

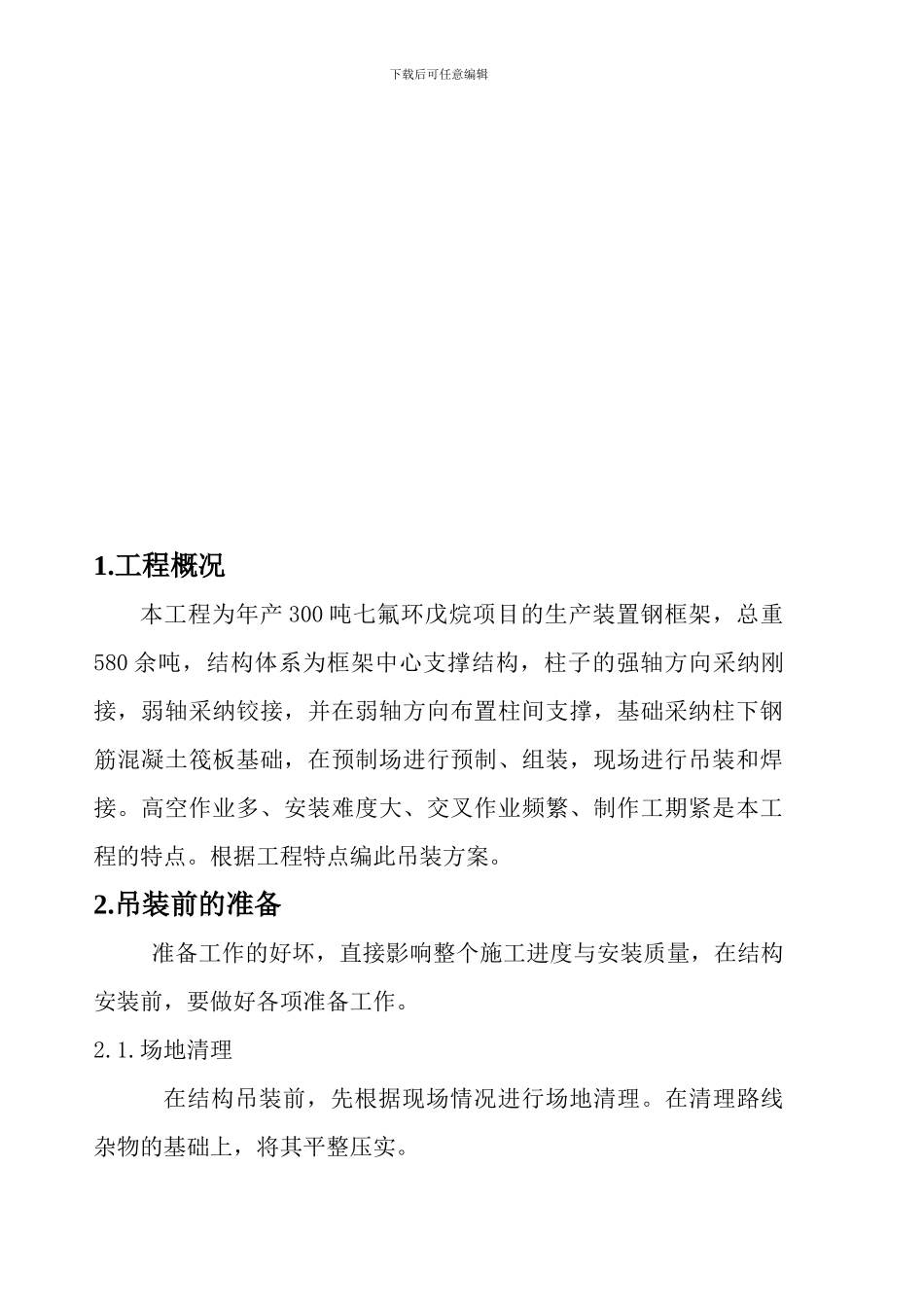

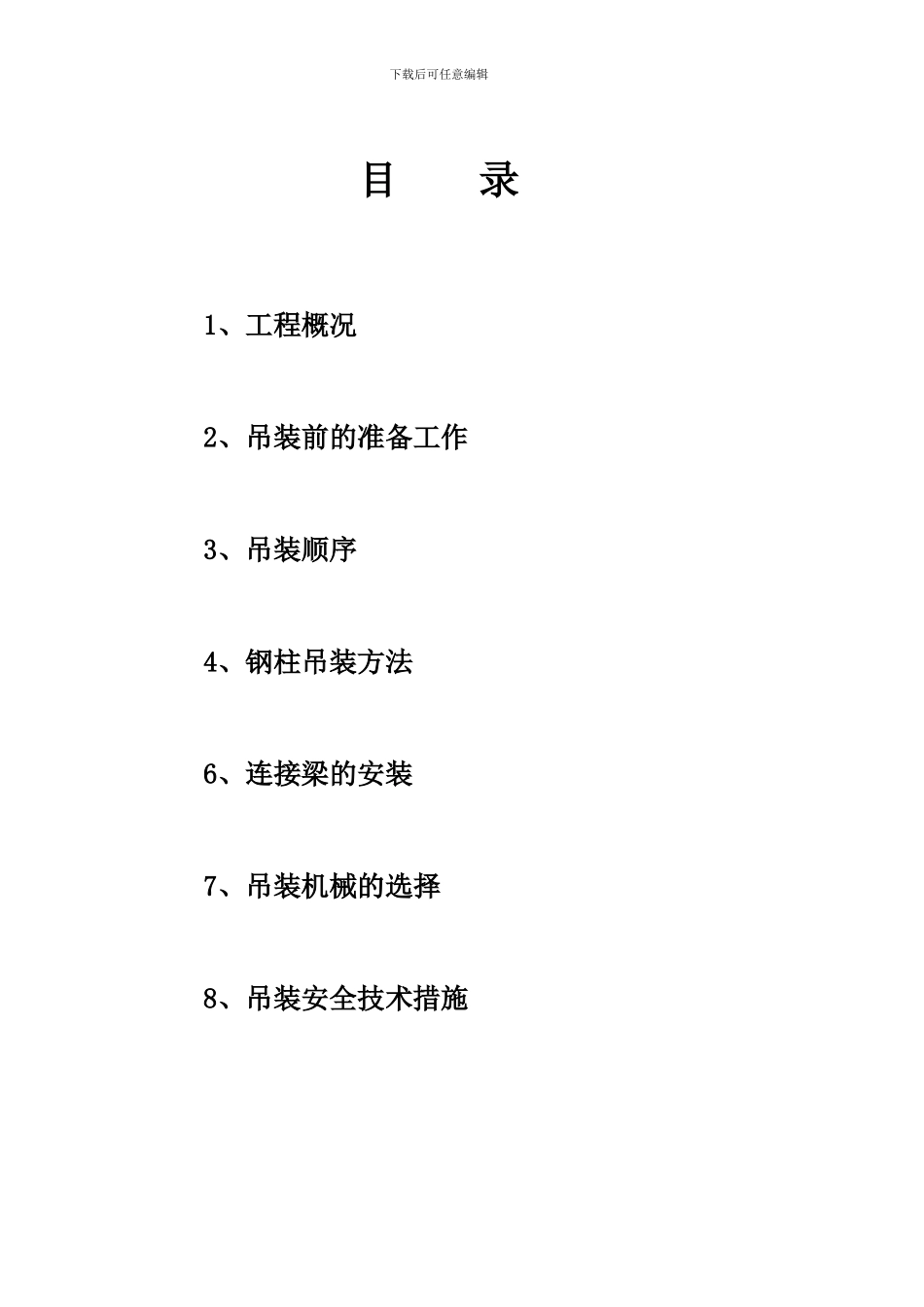

陕西神光化学工业有限公司年产 300 吨七氟环戊烷项目生产装置钢结构吊装方案 编 制：审 核：批 准： 中化二建集团有限公司神光工程目部二○一三年二月十六日下载后可任意编辑目 录1、工程概况2、吊装前的准备工作3、吊装顺序4、钢柱吊装方法6、连接梁的安装7、吊装机械的选择8、吊装安全技术措施下载后可任意编辑1.工程概况本工程为年产 300 吨七氟环戊烷项目的生产装置钢框架，总重580 余吨，结构体系为框架中心支撑结构，柱子的强轴方向采纳刚接，弱轴采纳铰接，并在弱轴方向布置柱间支撑，基础采纳柱下钢筋混凝土筏板基础，在预制场进行预制、组装，现场进行吊装和焊接。高空作业多、安装难度大、交叉作业频繁、制作工期紧是本工程的特点。根据工程特点编此吊装方案。2.吊装前的准备准备工作的好坏，直接影响整个施工进度与安装质量，在结构安装前，要做好各项准备工作。2.1.场地清理在结构吊装前，先根据现场情况进行场地清理。在清理路线杂物的基础上，将其平整压实。下载后可任意编辑2.2 基础验收2.2.1 建筑物的定位轴线、基础轴线和标高，应符合表中要求。项目允许偏差建筑物的定位轴线H/20000，且不应大于 3.0基础上柱的轴线1.0基础上柱底标高±2.0地脚螺栓位移2.02.2.2 根据土建单位基础的纵横轴线，在基础上弹出吊装柱子的准线，即每根钢柱翼缘边线与 HW400×400×13×21 翼缘外边线，作为钢柱吊装就位的准线。2.3 所有要吊装的构件吊装前须对接焊接、组装质量全面检查，确认没有问题后再进行吊装，以确保安装质量。如有特别问题，待主框架安装完成后再完善。2.4 吊装前要将吊装用钢丝绳、卡环、托拉绳等提前准备好，并认真检查是否完好.2.5 吊装前把钢构件提前运输到安装位置附近。在运输工程中，必须保证构件的不变形，不损坏，一定要将构件固定可靠，支垫位置要正确，装卸吊点应符合要求。2.6 根据吊装顺序及施工现场实际情况，合理组织运输工作，一定要为吊装配套提供构件。2.7 吊装前应对构件弹线并编号。下载后可任意编辑2.7.1 钢柱在柱身三面弹出几何中心线，在柱顶要弹出截面中心线以便于安装屋架，在牛腿上应弹出安装连接梁的吊装准线。2.7.2 在梁的两端及梁的顶面吊装前应弹出安装中心线。3.吊装顺序根据施工现场钢结构材料到货情况及施工进度，采纳分件吊装法，即先吊组装成门字型框架，然后吊装连接梁及柱间支撑。3.1 钢柱的安装程序：绑扎 起吊 就位 临时固定 校正 最终固定 3.2 柱间连接...
