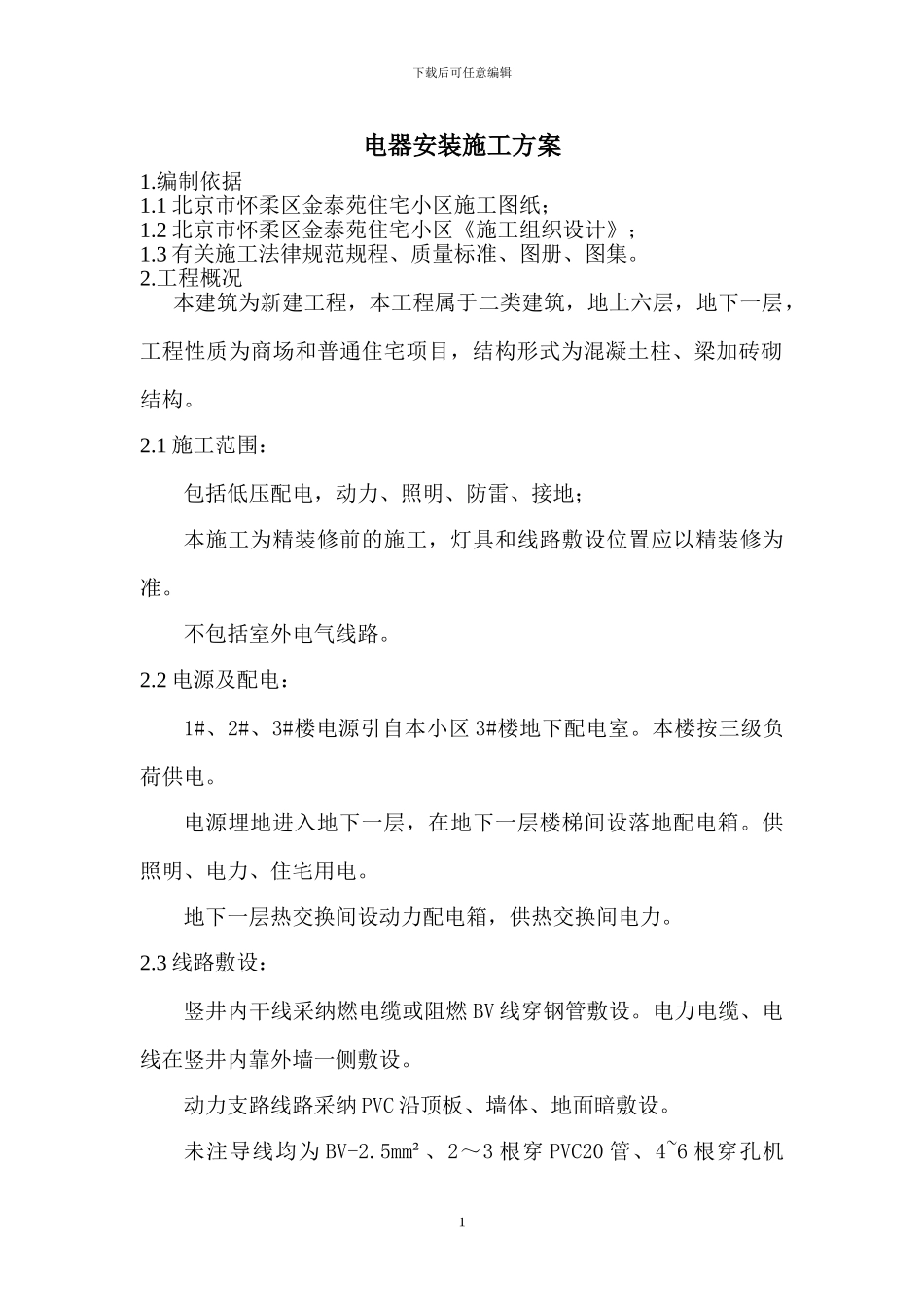

下载后可任意编辑电器安装施工方案1.编制依据1.1 北京市怀柔区金泰苑住宅小区施工图纸；1.2 北京市怀柔区金泰苑住宅小区《施工组织设计》；1.3 有关施工法律规范规程、质量标准、图册、图集。2.工程概况 本建筑为新建工程，本工程属于二类建筑，地上六层，地下一层，工程性质为商场和普通住宅项目，结构形式为混凝土柱、梁加砖砌结构。2.1 施工范围：包括低压配电，动力、照明、防雷、接地；本施工为精装修前的施工，灯具和线路敷设位置应以精装修为准。不包括室外电气线路。2.2 电源及配电：1#、2#、3#楼电源引自本小区 3#楼地下配电室。本楼按三级负荷供电。电源埋地进入地下一层，在地下一层楼梯间设落地配电箱。供照明、电力、住宅用电。地下一层热交换间设动力配电箱，供热交换间电力。2.3 线路敷设：竖井内干线采纳燃电缆或阻燃 BV 线穿钢管敷设。电力电缆、电线在竖井内靠外墙一侧敷设。动力支路线路采纳 PVC 沿顶板、墙体、地面暗敷设。未注导线均为 BV-2.5mm²、2～3 根穿 PVC20 管、4~6 根穿孔机1下载后可任意编辑PVC25 管。单相 220V 插座线路均用 BV-3×2.5mm²、穿 PVC20 管敷设。三相 380V 插座线路均用 BV-5×2.5mm²，穿 PVC25 管敷设。2.4 照明：（1）照明种类：本工程为一般照明。（2）光源选择：照明以清洁、明快为原则进行设计，同时考虑节能因素避开能源浪费，以满足使用的要求。住宅等场所选用白炽灯其它场所根据需要选配。荧光灯要求功率因数不低于 0.9，补偿装置荧光灯自带。（3）照明控制：一般场所为开关控制；住宅部分楼梯间、公共走道灯由声光延时开关控制。（4）灯具：住宅内先安装筒易灯具，商场先按吸顶荧光灯设计，最终由装修单位负责设计。（5）照明系统的配电方式、设备的选型及安装：本工程对用电量较大的住宅照明配电系统利用在电气竖井内的铜芯阻燃电缆配电给各层照明配电箱，电缆分支接头采纳绝缘穿刺夹，方便施工、安装和节约费用。灯具安装高度低于 2.5m（不含 2.5m）时，均需配专用保护线（PE 线）。普通照明、插座分别由不同的支路供电。各层照明配电箱插座回路采纳漏电开关播讲均采纳单相五孔 10A 250V（三孔、二孔各一个）插座。除图中注明者外，其他均暗装，底边距地 0.3m。所有插座回路导线均为 BV-3×2.5-SC20,暗敷。所有正常照明配电箱均于2下载后可任意编辑墙上明装或暗装，底边距地 1.4m，灯具开关均选用 10A 250V 跷板开关，并且均暗装，底边距地 1...
