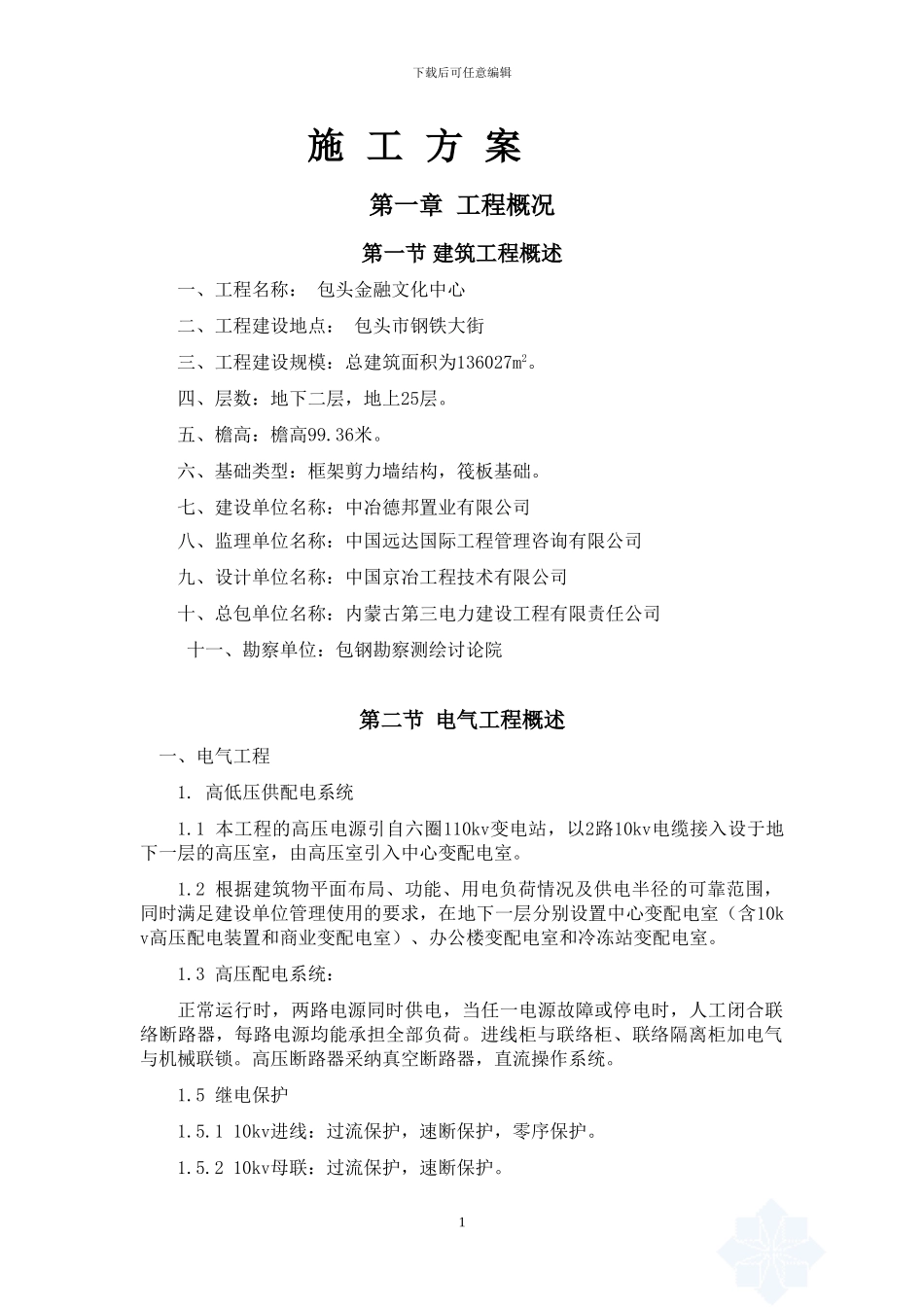

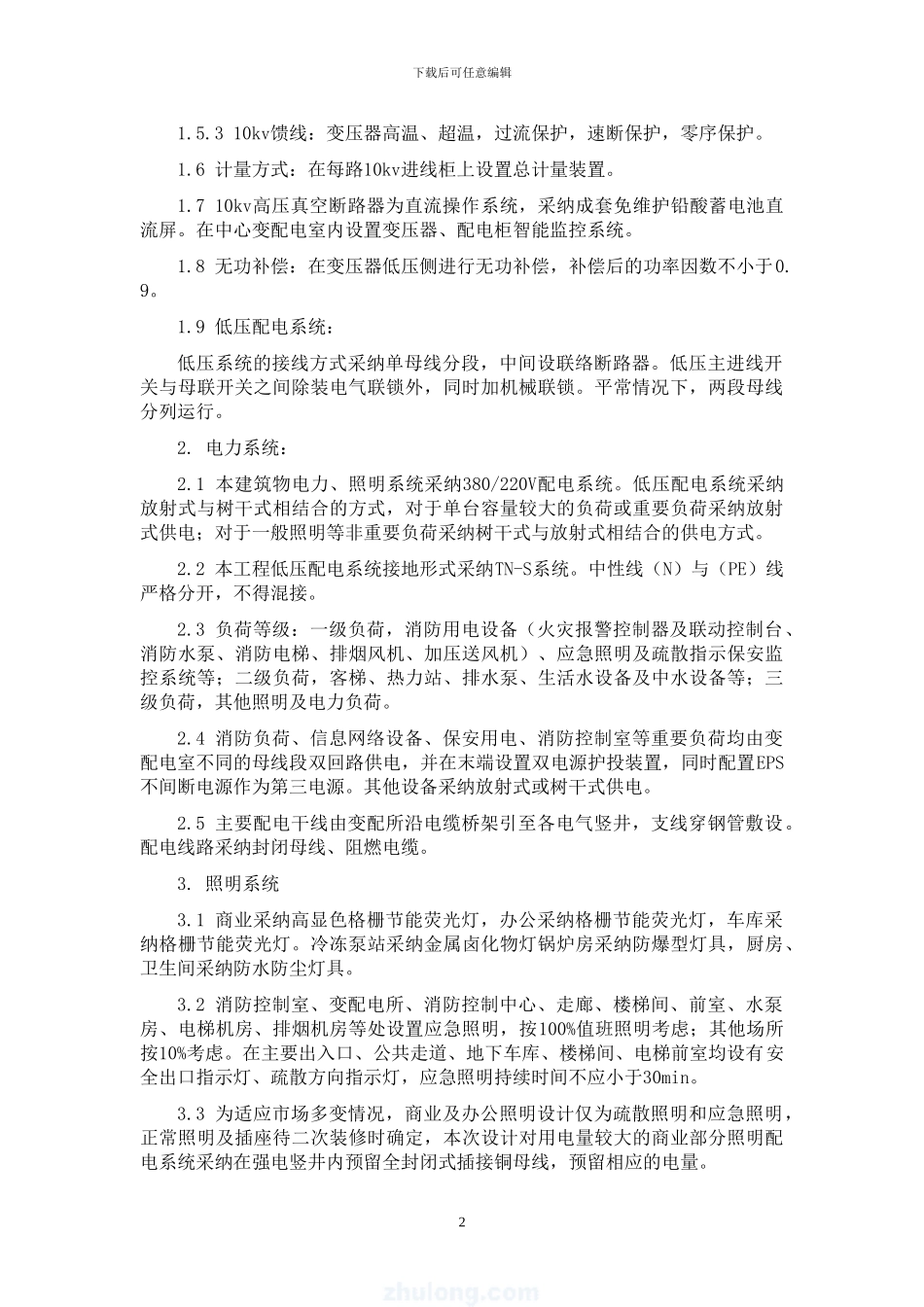

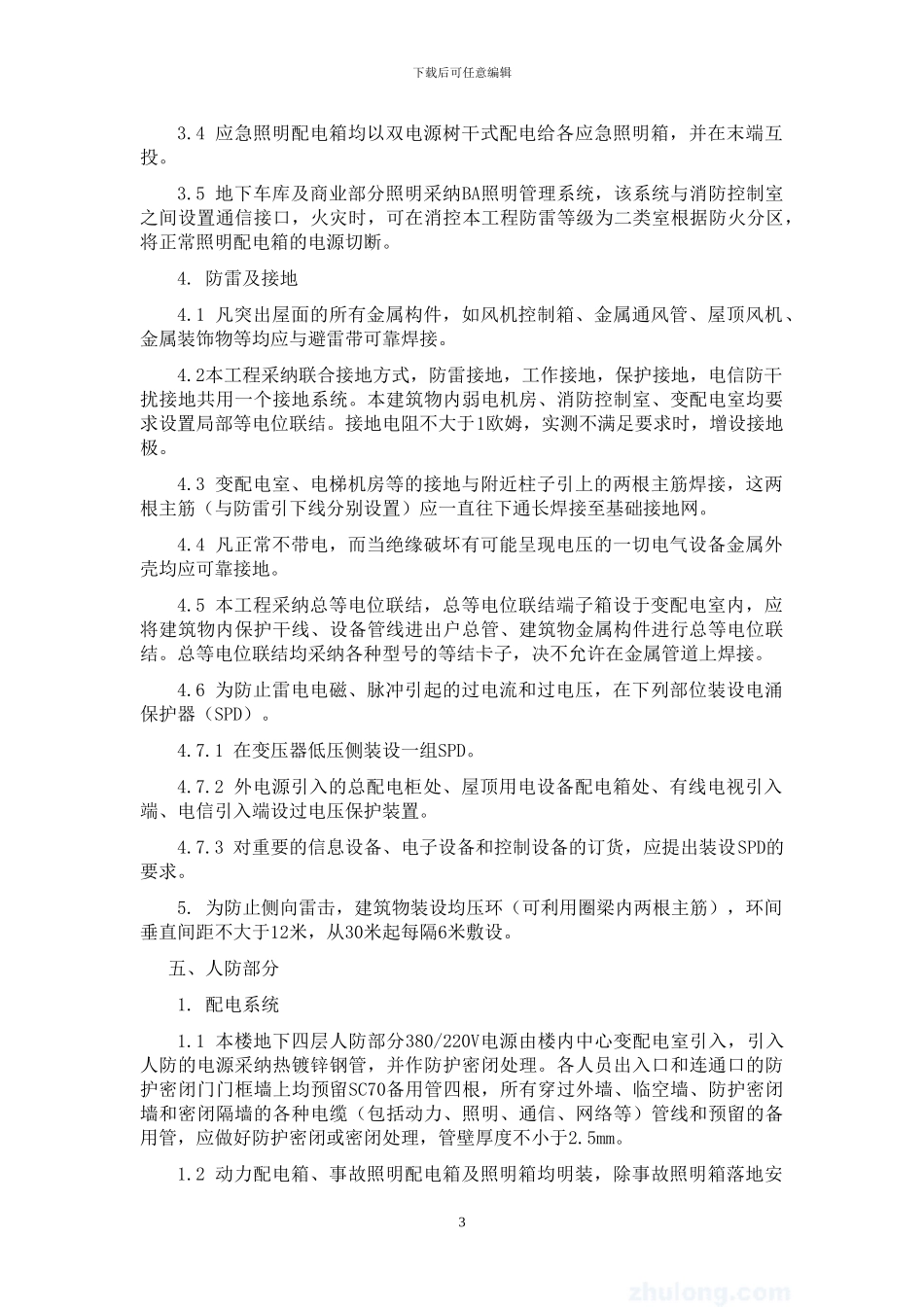

下载后可任意编辑施 工 方 案第一章 工程概况第一节 建筑工程概述一、工程名称： 包头金融文化中心二、工程建设地点： 包头市钢铁大街三、工程建设规模：总建筑面积为136027m2。四、层数：地下二层，地上25层。五、檐高：檐高99.36米。六、基础类型：框架剪力墙结构，筏板基础。七、建设单位名称：中冶德邦置业有限公司八、监理单位名称：中国远达国际工程管理咨询有限公司九、设计单位名称：中国京冶工程技术有限公司十、总包单位名称：内蒙古第三电力建设工程有限责任公司十一、勘察单位：包钢勘察测绘讨论院第二节 电气工程概述一、电气工程1. 高低压供配电系统1.1 本工程的高压电源引自六圈110kv变电站，以2路10kv电缆接入设于地下一层的高压室，由高压室引入中心变配电室。1.2 根据建筑物平面布局、功能、用电负荷情况及供电半径的可靠范围，同时满足建设单位管理使用的要求，在地下一层分别设置中心变配电室（含10kv高压配电装置和商业变配电室）、办公楼变配电室和冷冻站变配电室。1.3 高压配电系统：正常运行时，两路电源同时供电，当任一电源故障或停电时，人工闭合联络断路器，每路电源均能承担全部负荷。进线柜与联络柜、联络隔离柜加电气与机械联锁。高压断路器采纳真空断路器，直流操作系统。1.5 继电保护1.5.1 10kv进线：过流保护，速断保护，零序保护。1.5.2 10kv母联：过流保护，速断保护。1下载后可任意编辑1.5.3 10kv馈线：变压器高温、超温，过流保护，速断保护，零序保护。1.6 计量方式：在每路10kv进线柜上设置总计量装置。1.7 10kv高压真空断路器为直流操作系统，采纳成套免维护铅酸蓄电池直流屏。在中心变配电室内设置变压器、配电柜智能监控系统。1.8 无功补偿：在变压器低压侧进行无功补偿，补偿后的功率因数不小于0.9。1.9 低压配电系统：低压系统的接线方式采纳单母线分段，中间设联络断路器。低压主进线开关与母联开关之间除装电气联锁外，同时加机械联锁。平常情况下，两段母线分列运行。2. 电力系统：2.1 本建筑物电力、照明系统采纳380/220V配电系统。低压配电系统采纳放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采纳放射式供电；对于一般照明等非重要负荷采纳树干式与放射式相结合的供电方式。2.2 本工程低压配电系统接地形式采纳TN-S系统。中性线（N）与（PE）线严格分开，不得混接。2.3 负荷等级：一级负荷，消防用电设备（火灾报警控制器及联动控制台、消防水泵、...
