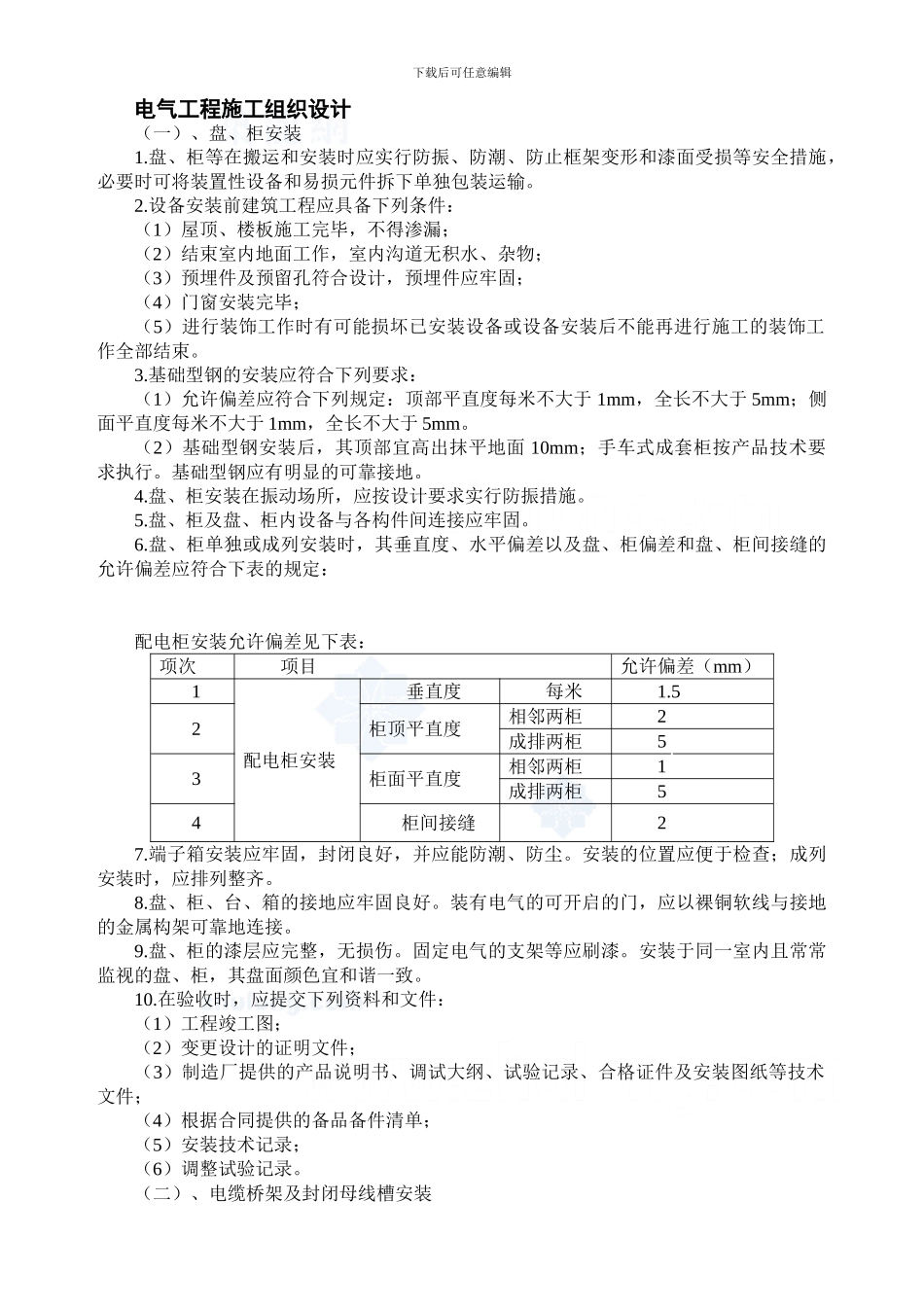

下载后可任意编辑电气工程施工组织设计（一）、盘、柜安装1.盘、柜等在搬运和安装时应实行防振、防潮、防止框架变形和漆面受损等安全措施，必要时可将装置性设备和易损元件拆下单独包装运输。2.设备安装前建筑工程应具备下列条件：（1）屋顶、楼板施工完毕，不得渗漏；（2）结束室内地面工作，室内沟道无积水、杂物；（3）预埋件及预留孔符合设计，预埋件应牢固；（4）门窗安装完毕；（5）进行装饰工作时有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作全部结束。3.基础型钢的安装应符合下列要求：（1）允许偏差应符合下列规定：顶部平直度每米不大于 1mm，全长不大于 5mm；侧面平直度每米不大于 1mm，全长不大于 5mm。（2）基础型钢安装后，其顶部宜高出抹平地面 10mm；手车式成套柜按产品技术要求执行。基础型钢应有明显的可靠接地。4.盘、柜安装在振动场所，应按设计要求实行防振措施。5.盘、柜及盘、柜内设备与各构件间连接应牢固。6.盘、柜单独或成列安装时，其垂直度、水平偏差以及盘、柜偏差和盘、柜间接缝的允许偏差应符合下表的规定：配电柜安装允许偏差见下表：项次项目允许偏差（mm）1配电柜安装垂直度每米1.52柜顶平直度相邻两柜2成排两柜53柜面平直度相邻两柜1成排两柜54柜间接缝27.端子箱安装应牢固，封闭良好，并应能防潮、防尘。安装的位置应便于检查；成列安装时，应排列整齐。8.盘、柜、台、箱的接地应牢固良好。装有电气的可开启的门，应以裸铜软线与接地的金属构架可靠地连接。9.盘、柜的漆层应完整，无损伤。固定电气的支架等应刷漆。安装于同一室内且常常监视的盘、柜，其盘面颜色宜和谐一致。10.在验收时，应提交下列资料和文件：（1）工程竣工图；（2）变更设计的证明文件；（3）制造厂提供的产品说明书、调试大纲、试验记录、合格证件及安装图纸等技术文件；（4）根据合同提供的备品备件清单；（5）安装技术记录；（6）调整试验记录。（二）、电缆桥架及封闭母线槽安装下载后可任意编辑1.电缆桥架安装前，按与土建给水管、通风专业协调的位置，首先进行放线定位，安装吊架等，支吊架间距宜按荷载曲线选取最佳跨距进行支撑，跨距一般为 1.5m～3m，垂直安装时，其固定点间距不宜大于 2m。2.吊架、支架安装结束后，进行托臂安装，托臂与吊支架之间使用专用连接片固定，以保证支架与桥架本体之间保持垂直不会受重力作用发生倾斜下垂，再安装桥架本体，桥架本体应使用专业连接板连接固定，并用专业固定螺栓...
