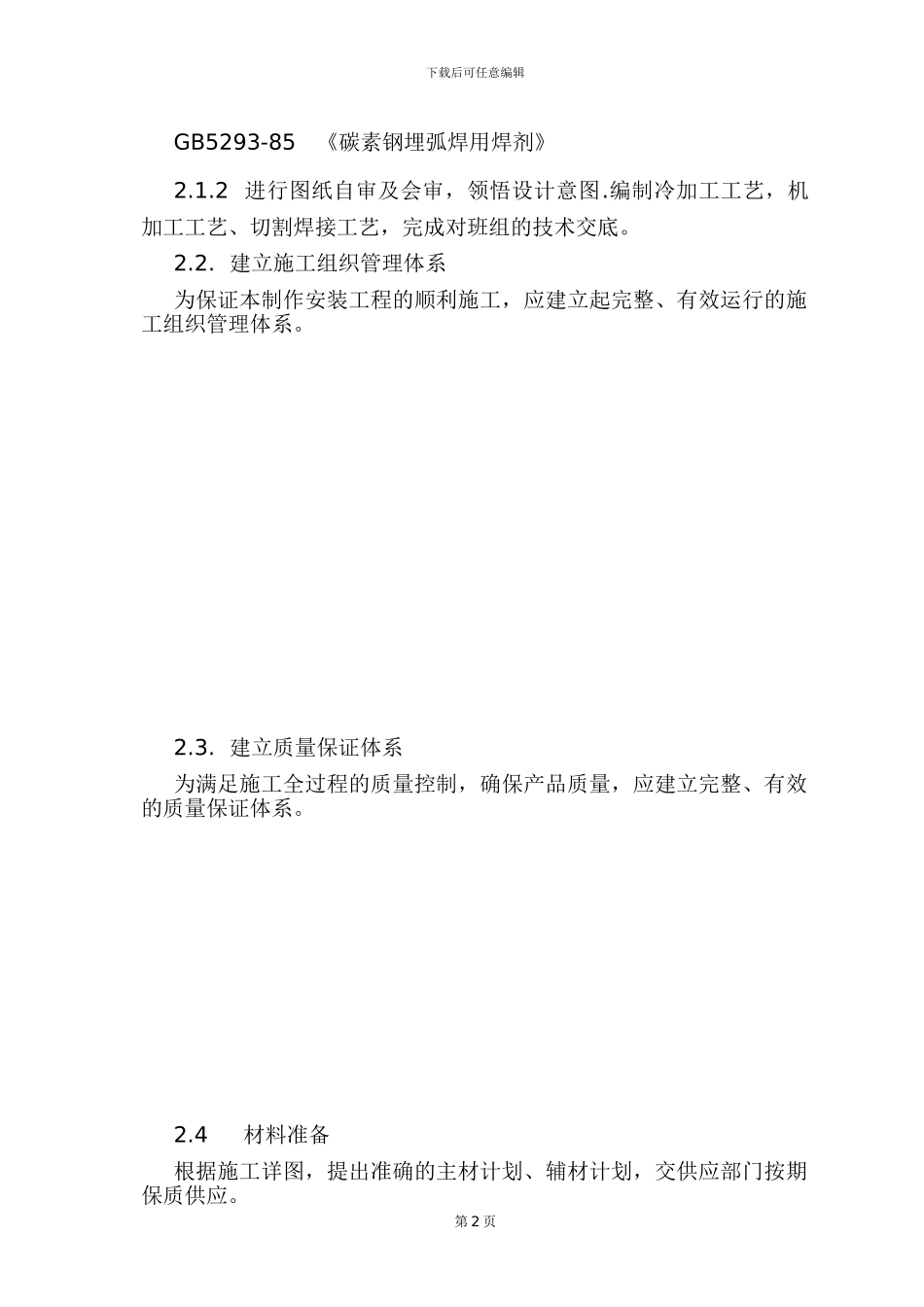

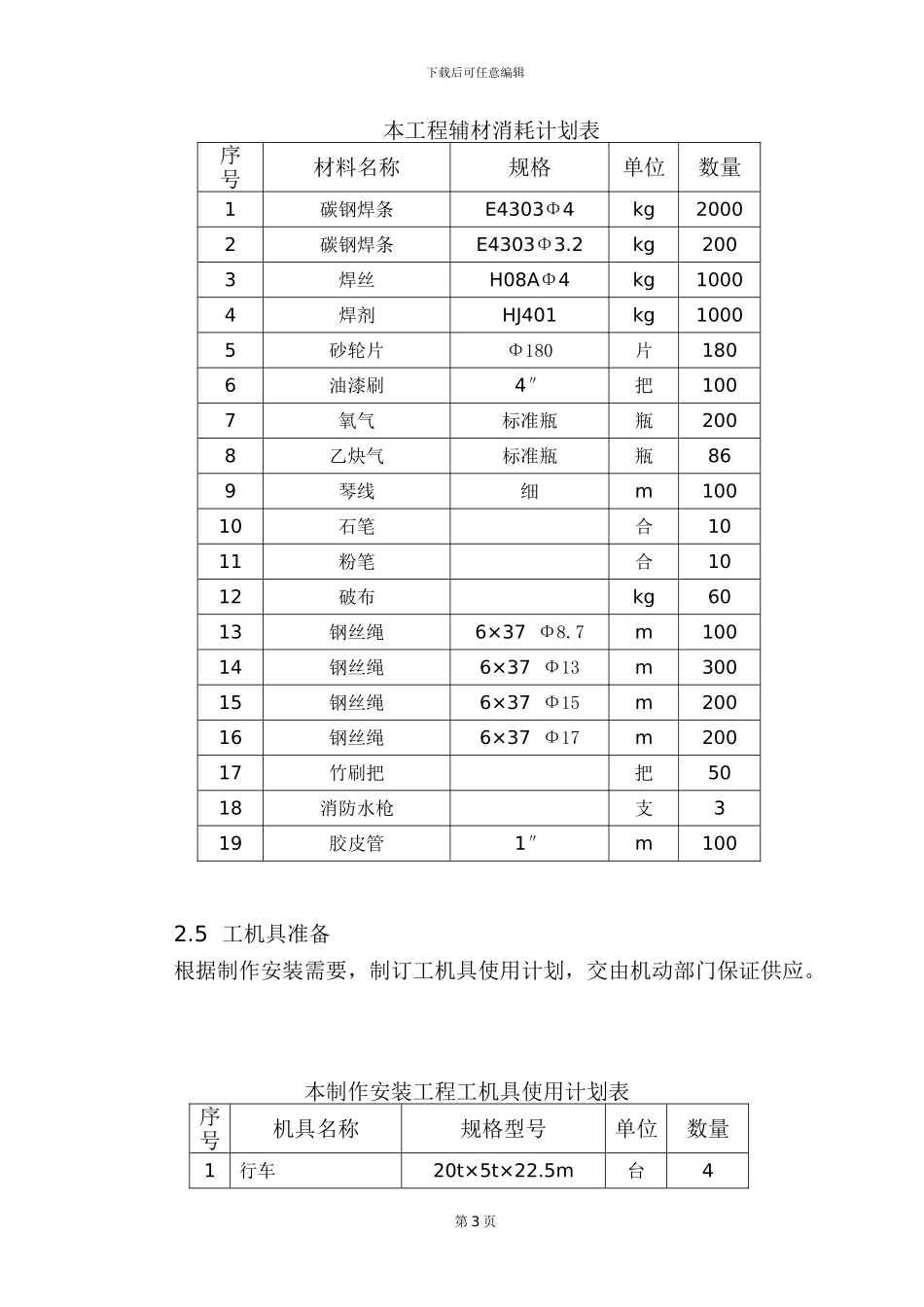

下载后可任意编辑1、工程概况1.1 江铜电炉废渣回收技改工程钢结构由粗碎转运站、钢粉矿仓库以及粉矿仓库主体钢结构、4 号转运站、5 号转运站、皮带廊下部钢结构等组成。1.2 粗碎转运站结构底部标高-0.500m 顶部标高 14.200m。1.3 粉矿仓钢柱底部标高 7.000m，钢仓库底部标高 8.500m 仓库顶部标高 14.500m，钢结构厂房顶部标高 23.000m，屋面坡度5%。1.4 4 号 转 运 站 钢 柱 底 部 标 高 -2.000m ， 钢 柱 顶 部 标 高12.050m，屋面坡度 2%。1.5 5 号 转 运 站 钢 柱 底 部 标 高 -2.000m ， 钢 柱 顶 部 标 高13.000m，屋面坡度 2%。1.6 厂房主体结构和平台主体结构为焊接 H 型钢轻型结构，屋面为压型钢板屋面，檩条为 C 型钢轻型檩条，以上总计工程量为281.00t。2、施工准备2.1 技术准备2.1.1 主要执行标准GB50205-2024 《钢结构工程施工质量验收法律规范》GBJ17-88 《钢结构设计法律规范》JGJ81-2024 《建筑钢结构焊接规程》GB5117-95 《碳钢焊条》GB/T14957-94 《焊接用钢丝》第 1 页下载后可任意编辑GB5293-85 《碳素钢埋弧焊用焊剂》2.1.2 进行图纸自审及会审，领悟设计意图.编制冷加工工艺，机加工工艺、切割焊接工艺，完成对班组的技术交底。2.2. 建立施工组织管理体系为保证本制作安装工程的顺利施工，应建立起完整、有效运行的施工组织管理体系。2.3. 建立质量保证体系为满足施工全过程的质量控制，确保产品质量，应建立完整、有效的质量保证体系。2.4 材料准备根据施工详图，提出准确的主材计划、辅材计划，交供应部门按期保质供应。第 2 页下载后可任意编辑本工程辅材消耗计划表序号材料名称规格单位数量1碳钢焊条E4303Φ4kg20002碳钢焊条E4303Φ3.2kg2003焊丝H08AΦ4kg10004焊剂HJ401kg10005砂轮片Φ180片1806油漆刷4″把1007氧气标准瓶瓶2008乙炔气标准瓶瓶869琴线细m10010石笔合1011粉笔合1012破布kg6013钢丝绳6×37 Φ8.7m10014钢丝绳6×37 Φ13m30015钢丝绳6×37 Φ15m20016钢丝绳6×37 Φ17m20017竹刷把把5018消防水枪支319胶皮管1″m1002.5 工机具准备根据制作安装需要，制订工机具使用计划，交由机动部门保证供应。本制作安装工程工机具使用计划表序号机具名称规格型号单位数量1行车20t×5t×22.5m台4第 3 页下载后可任意编辑2龙门吊10t台13H 型组立机Z15 型2000/1500×800台14剪板机Q11-13×2500台15翼缘校直机YTJ60 型 300/3000×6台1...
