下载后可任意编辑钻孔灌注桩施工方案第一节 施工要点（一）、测量定位测量是桥梁工程非常关键的工作，必须密切配合业主和监理方作好本工程测量工作，确保每个钢护筒和每个结构物定位准确
（二）、施工测量1、桥梁施工准备阶段和施工过程中进行的测量工作有：（1）对测量仪器进行精度标定和检校
（2）对设计单位交付的桩位和水准基点及其测量资料进行核查
（3）建立满足精度要求的施工控制网，并进行平差计算
（4）补充施工需要的桥梁中线桩和水准点
（5）测定墩（台）纵横向中线及基础桩的位置
（6）进行高程测量和施工放样
（7）桥梁进行施工变形观测和精度控制
（8）测定并检查施工部分的位置和标高
（9）对已完工程进行竣工测量

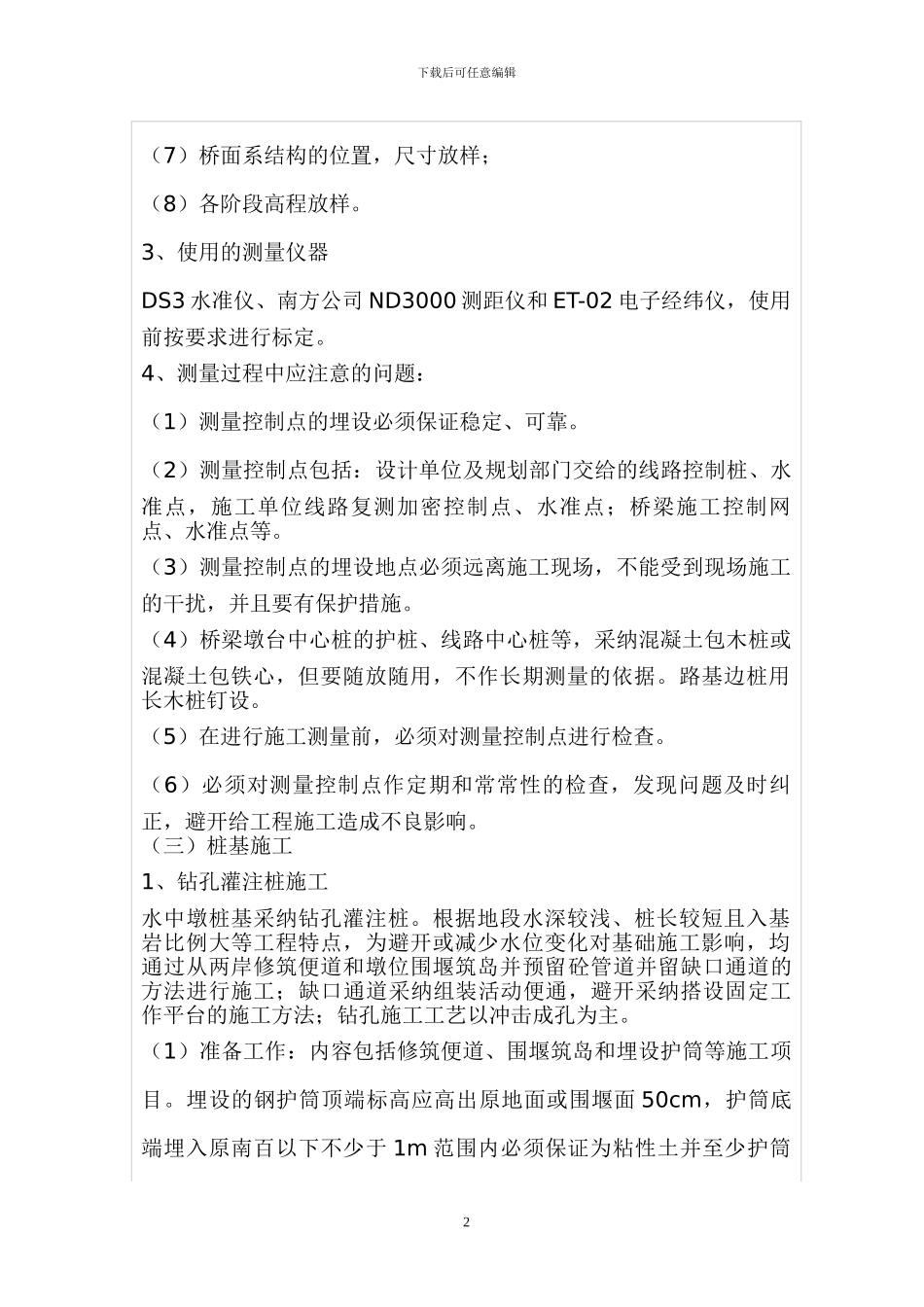

2、施工放样的主要内容有：（1）墩台纵横向轴线的确定；（2）桩基础的桩位放样；（3）基坑的开挖及墩台的放样；（4）承台及墩身立柱结构尺寸，位置放样；（5）台帽及支座垫石的结构尺寸，位置放样；（6）各种桥形的上部结构中线及细部尺寸放样；1下载后可任意编辑（7）桥面系结构的位置，尺寸放样；（8）各阶段高程放样
3、使用的测量仪器DS3 水准仪、南方公司 ND3000 测距仪和 ET-02 电子经纬仪，使用前按要求进行标定
4、测量过程中应注意的问题：（1）测量控制点的埋设必须保证稳定、可靠
（2）测量控制点包括：设计单位及规划部门交给的线路控制桩、水准点，施工单位线路复测加密控制点、水准点；桥梁施工控制网点、水准点等
（3）测量控制点的埋设地点必须远离施工现场，不能受到现场施工的干扰，并且要有保护措施
（4）桥梁墩台中心桩的护桩、线路中心桩等，采纳混凝土包木桩或混凝土包铁心，但要随放随用，不作长期测量的依据
路基边桩用长木桩钉设
（5）在进行施工测量前，必须对测量控制点进行检查
（6）必须对测量控制点作定期和常常性的检查，发现问题及时纠正，避开给工程施工造成不良影响
（三）桩基施工
