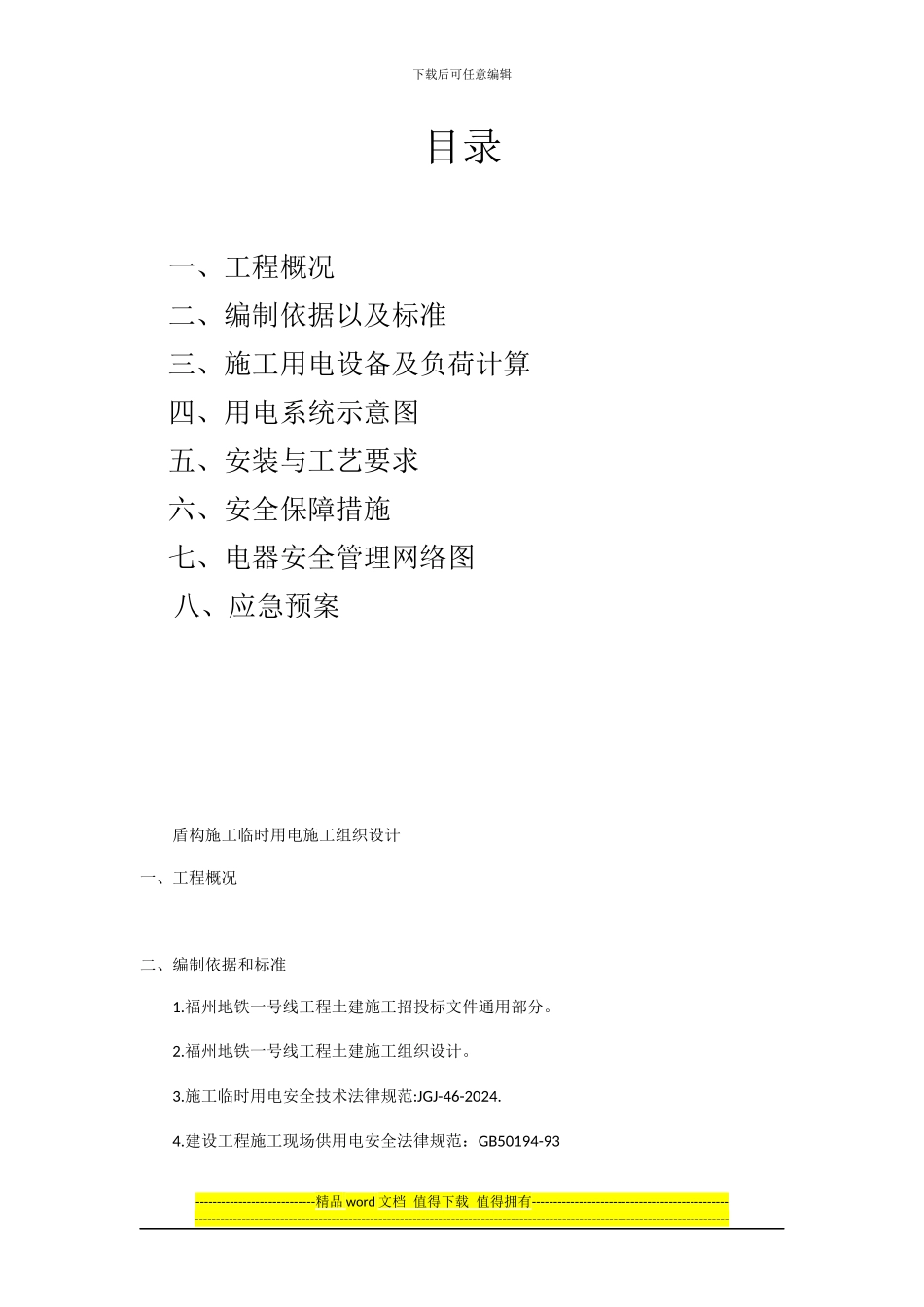

下载后可任意编辑目录一、工程概况二、编制依据以及标准三、施工用电设备及负荷计算四、用电系统示意图五、安装与工艺要求六、安全保障措施七、电器安全管理网络图八、应急预案盾构施工临时用电施工组织设计一、工程概况 二、编制依据和标准1.福州地铁一号线工程土建施工招投标文件通用部分。2.福州地铁一号线工程土建施工组织设计。3.施工临时用电安全技术法律规范:JGJ-46-2024.4.建设工程施工现场供用电安全法律规范：GB50194-93----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑三、施工用电及设备负荷计算。1 施工用电根据招标文件与施工合同的相关规定，我单位自行选择 10KV 的授电点，并安置合适的变压器，常规设备和生活区采纳两台 500KVA、380V 变压器供电。盾构机采纳左右两台1250KVA 变压器，采纳配电房内变压器转换为 380V/220V 电压，以供盾构机辅助设备以及照明使用。为保证施工临时设施的搭建，前期工作的正常运行，以及生活用电的需要，安排一台 500KW 的发电机做为备用电源。2 主要用电设备1）盾构机掘进期间的主要用电设备:盾构机、龙门吊、电瓶车、拌浆机、风机、隧道照明排水等设备。2）端头井施工现场:龙门吊、搅拌站、充电站、电焊机、现场小动力、现场办公生活设施、现场照明、机加工等用电。序号设备名称型号容 量 及 功率单位数量总功率1龙门吊90KW台190KW2充电器30KW台390kw4污水泵5.5kw台211kw5风机2*22KW台144KW6搅拌机20KW套120KW7电焊机10KW台440KW8切割机5KW台15KW13隧道照明30KW30KW小门吊18.5+7.5*2台133.5KW总计353.5KW3 盾构施工电气设备负荷计算及选型 计算公式:P1=K*P2 Q=P1*tan@ S=P1/cos@----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑 I=S/√3U式中 P1 为有功功率，K 为同时系数，P2 为设备功率，Q 为无功功率，S 为视在功率，U 为线电压，I 为电流，cos@为功率因数。功率因数取 0.85，同时系数区 0.7.P1=K*P2=0.7*353.5=247.45KWS=...
