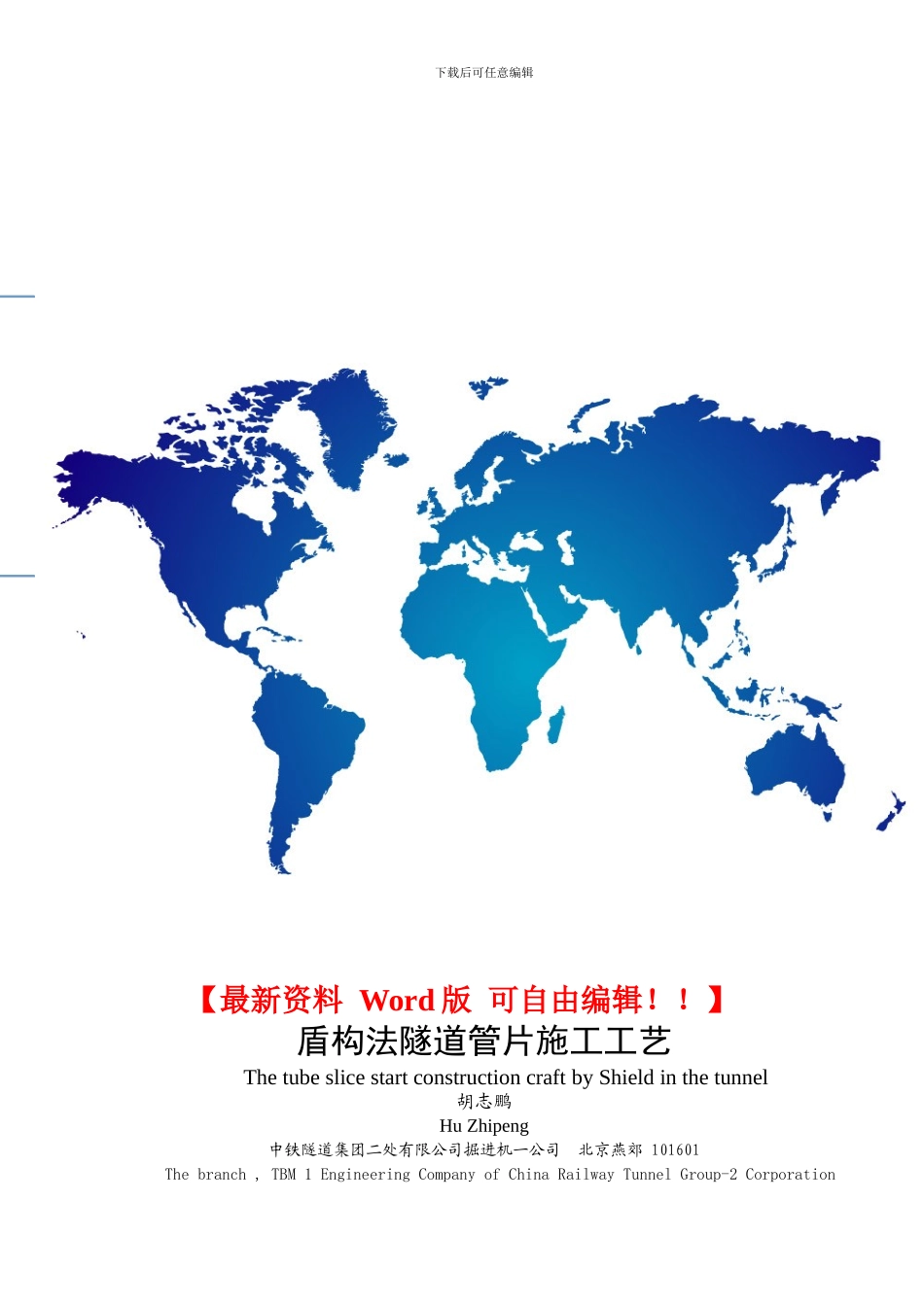

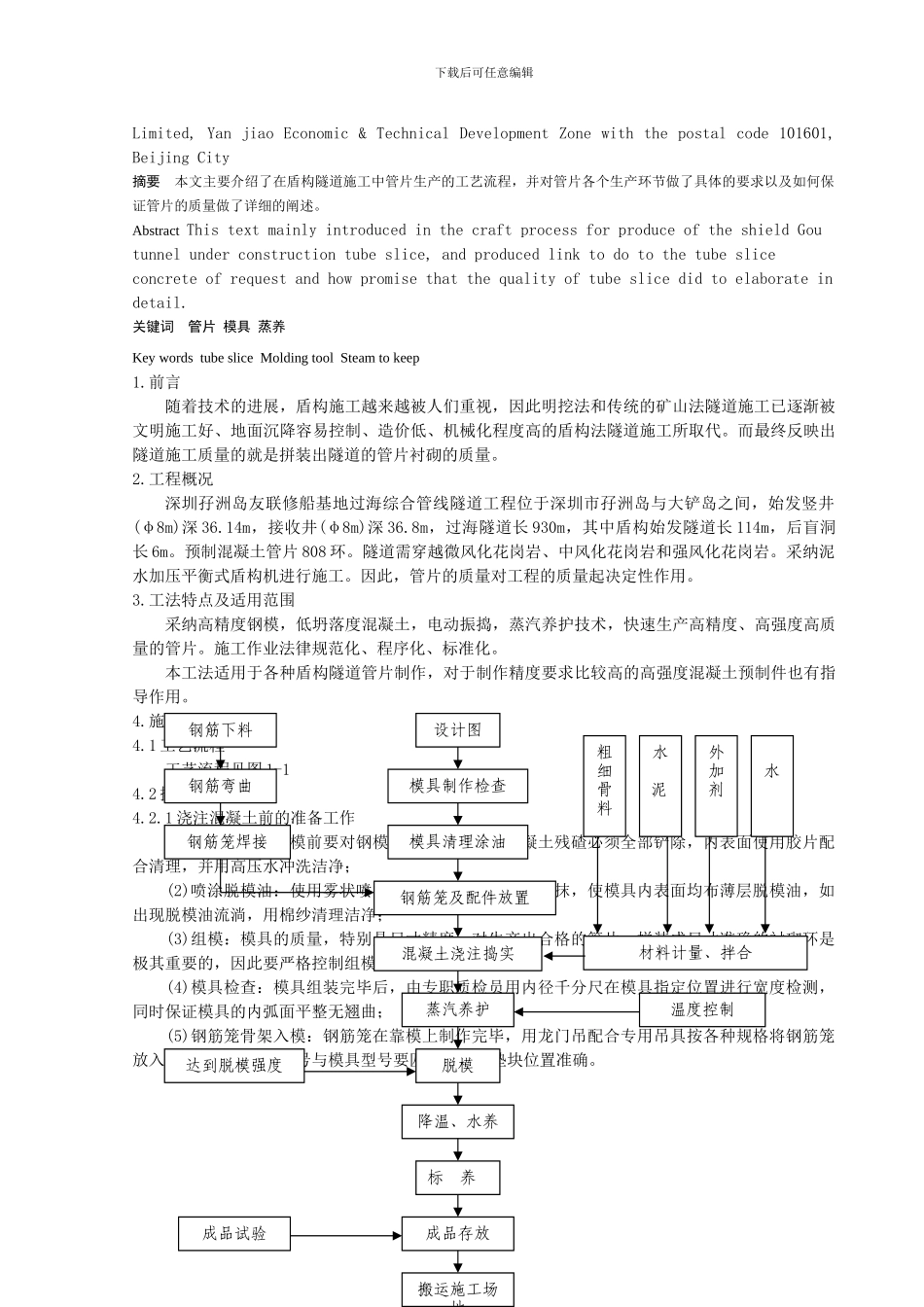

下载后可任意编辑 盾构法隧道管片施工工艺The tube slice start construction craft by Shield in the tunnel胡志鹏Hu Zhipeng中铁隧道集团二处有限公司掘进机一公司 北京燕郊 101601The branch , TBM 1 Engineering Company of China Railway Tunnel Group-2 Corporation 精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑Limited, Yan jiao Economic & Technical Development Zone with the postal code 101601, Beijing City摘要 本文主要介绍了在盾构隧道施工中管片生产的工艺流程，并对管片各个生产环节做了具体的要求以及如何保证管片的质量做了详细的阐述。Abstract This text mainly introduced in the craft process for produce of the shield Gou tunnel under construction tube slice, and produced link to do to the tube slice concrete of request and how promise that the quality of tube slice did to elaborate in detail.关键词 管片 模具 蒸养Key words tube slice Molding tool Steam to keep1.前言随着技术的进展，盾构施工越来越被人们重视，因此明挖法和传统的矿山法隧道施工已逐渐被文明施工好、地面沉降容易控制、造价低、机械化程度高的盾构法隧道施工所取代。而最终反映出隧道施工质量的就是拼装出隧道的管片衬砌的质量。2.工程概况深圳孖洲岛友联修船基地过海综合管线隧道工程位于深圳市孖洲岛与大铲岛之间，始发竖井(φ8m)深 36.14m，接收井(φ8m)深 36.8m，过海隧道长 930m，其中盾构始发隧道长 114m，后盲洞长 6m。预制混凝土管片 808 环。隧道需穿越微风化花岗岩、中风化花岗岩和强风化花岗岩。采纳泥水加压平衡式盾构机进行施工。因此，管片的质量对工程的质量起决定性作用。3.工法特点及适用范围采纳高精度钢模，低坍落度混凝土，电动振捣，蒸汽养护技术，快速生产高精度、高强度高质量的管片。施工作业法律规范化、程序化、标准化。本工法适用于各种盾构隧道管片制作，对于制作精度要求比较高的高强度混凝土预制件也有指导作用。4.施工工艺4.1 工艺流程工艺流程见图 1-14.2 操作要点4.2.1 浇注混凝土前的准备工作 (1)清洗模具：组模前要对钢模进行彻底清洗，混凝土残碴必须全部铲除，内表面使用胶片配合清理，并用高压水冲洗洁净； (2)喷...
