石拱桥施工技术方案-secretVIP免费

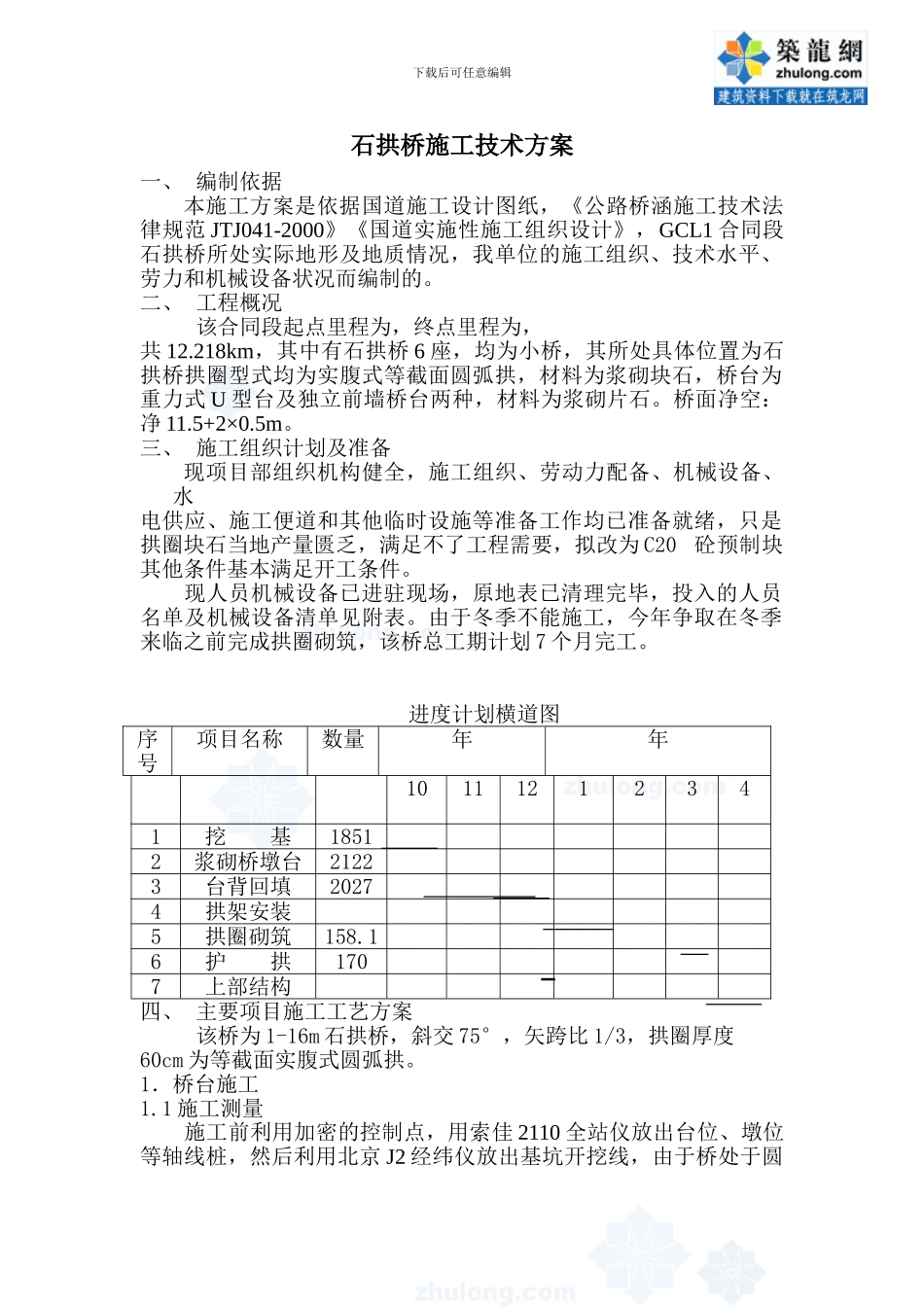

石拱桥施工技术方案-secret_第1页
1/7

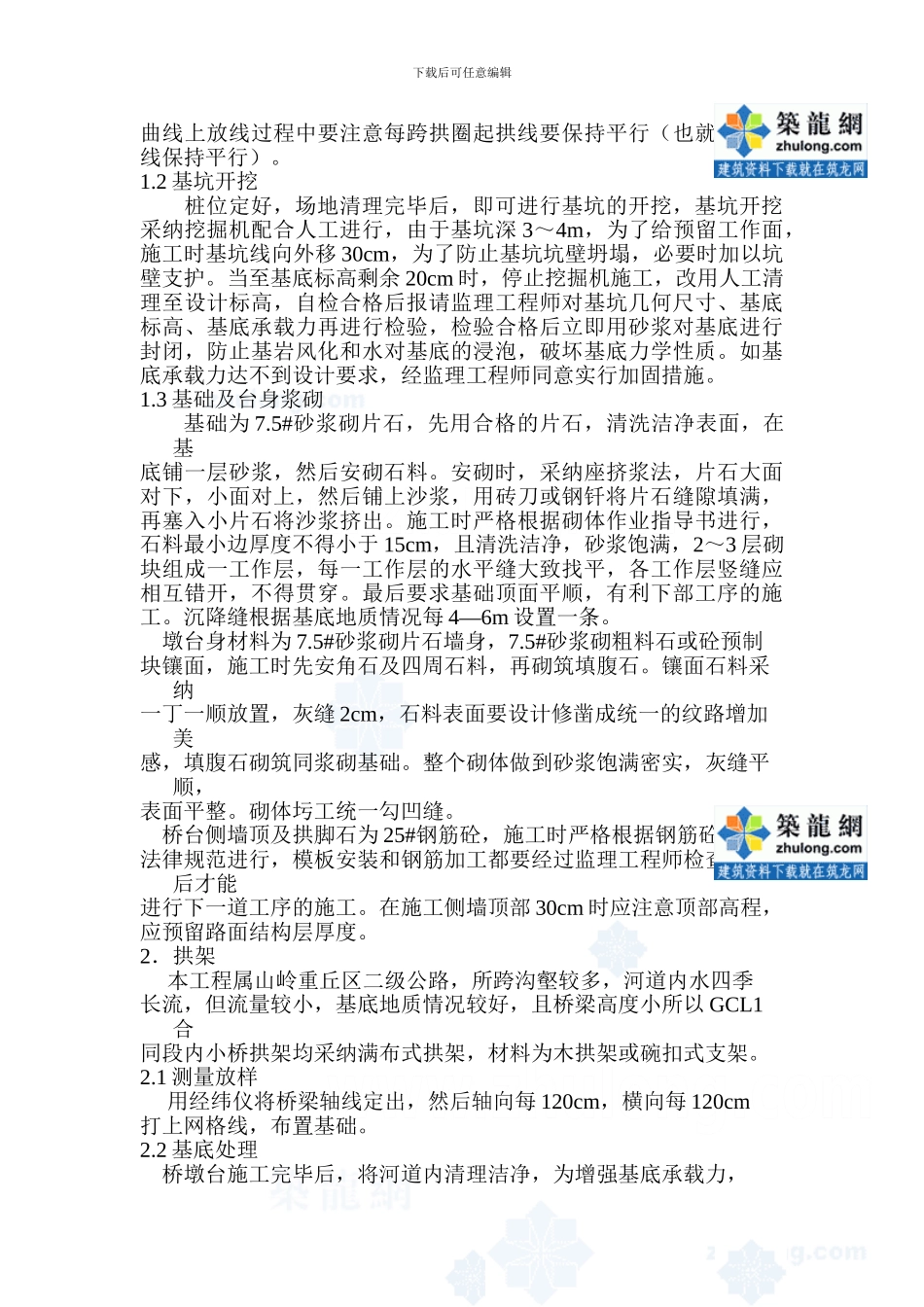

石拱桥施工技术方案-secret_第2页
2/7

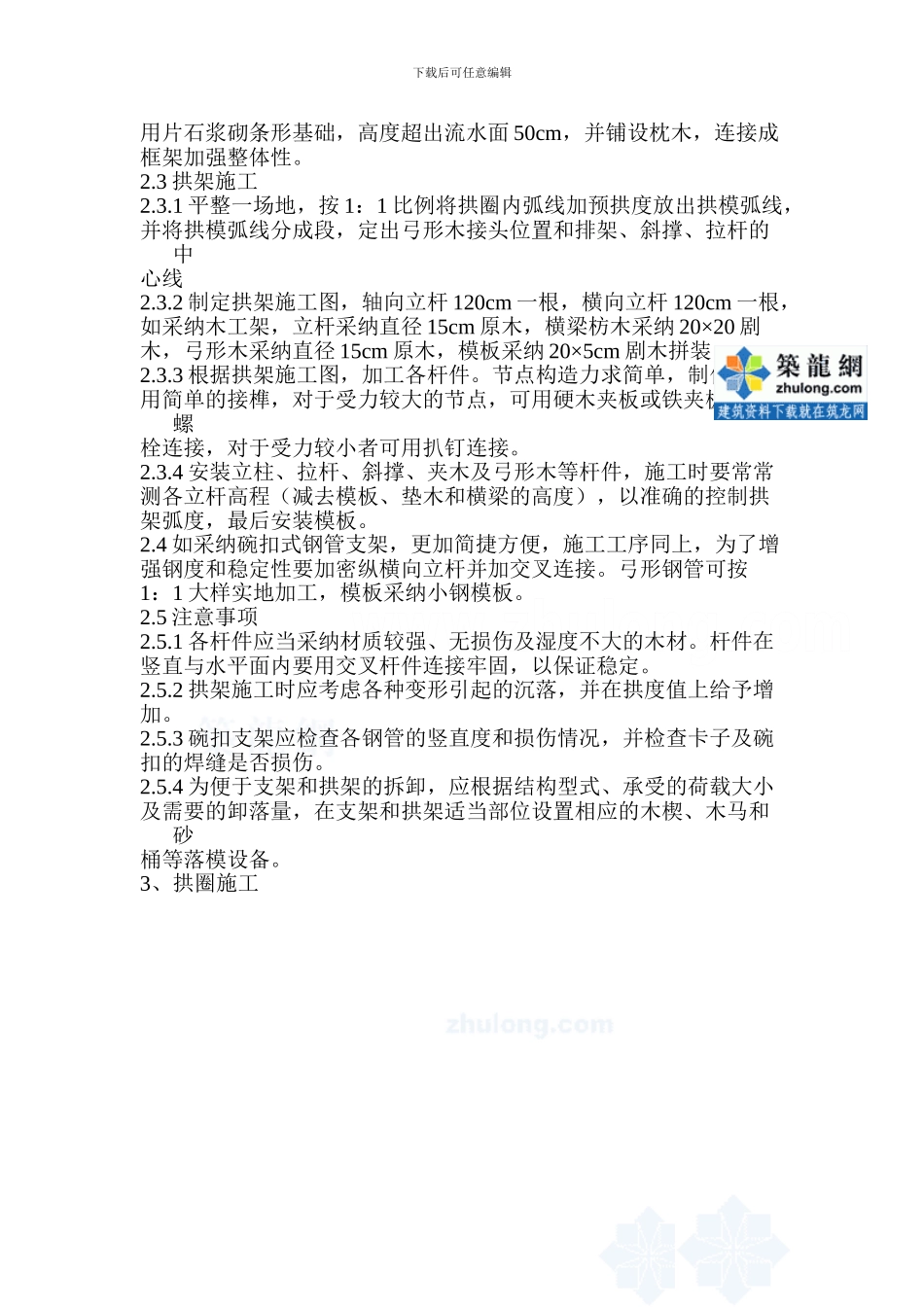

石拱桥施工技术方案-secret_第3页
3/7
下载后可任意编辑石拱桥施工技术方案一、 编制依据本施工方案是依据国道施工设计图纸,《公路桥涵施工技术法律规范 JTJ041-2000》《国道实施性施工组织设计》,GCL1 合同段石拱桥所处实际地形及地质情况,我单位的施工组织、技术水平、劳力和机械设备状况而编制的。二、 工程概况该合同段起点里程为,终点里程为,共 12.218km,其中有石拱桥 6 座,均为小桥,其所处具体位置为石拱桥拱圈型式均为实腹式等截面圆弧拱,材料为浆砌块石,桥台为重力式 U 型台及独立前墙桥台两种,材料为浆砌片石。桥面净空:净 11.5+2×0.5m。三、 施工组织计划及准备现项目部组织机构健全,施工组织、劳动力配备、机械设备、水电供应、施工便道和其他临时设施等准备工作均已准备就绪,只是拱圈块石当地产量匮乏,满足不了工程需要,拟改为 C20砼预制块其他条件基本满足开工条件。现人员机械设备已进驻现场,原地表已清理完毕,投入的人员名单及机械设备清单见附表。由于冬季不能施工,今年争取在冬季来临之前完成拱圈砌筑,该桥总工期计划 7 个月完工。进度计划横道图序号项目名称数量年年10111212341挖 基18512浆砌桥墩台21223台背回填20274拱架安装5拱圈砌筑158.16护 拱1707上部结构四、 主要项目施工工艺方案该桥为 1-16m 石拱桥,斜交 75°,矢跨比 1/3,拱圈厚度60cm 为等截面实腹式圆弧拱。1.桥台施工1.1 施工测量施工前利用加密的控制点,用索佳 2110 全站仪放出台位、墩位等轴线桩,然后利用北京 J2 经纬仪放出基坑开挖线,由于桥处于圆下载后可任意编辑曲线上放线过程中要注意每跨拱圈起拱线要保持平行(也就是胸墙线保持平行)。1.2 基坑开挖桩位定好,场地清理完毕后,即可进行基坑的开挖,基坑开挖采纳挖掘机配合人工进行,由于基坑深 3~4m,为了给预留工作面,施工时基坑线向外移 30cm,为了防止基坑坑壁坍塌,必要时加以坑壁支护。当至基底标高剩余 20cm 时,停止挖掘机施工,改用人工清理至设计标高,自检合格后报请监理工程师对基坑几何尺寸、基底标高、基底承载力再进行检验,检验合格后立即用砂浆对基底进行封闭,防止基岩风化和水对基底的浸泡,破坏基底力学性质。如基底承载力达不到设计要求,经监理工程师同意实行加固措施。1.3 基础及台身浆砌基础为 7.5#砂浆砌片石,先用合格的片石,清洗洁净表面,在基底铺一层砂浆,然后安砌石料。安砌时,采纳座挤浆法,片石大面对下,小面对上,然后铺上沙浆,用砖刀...
