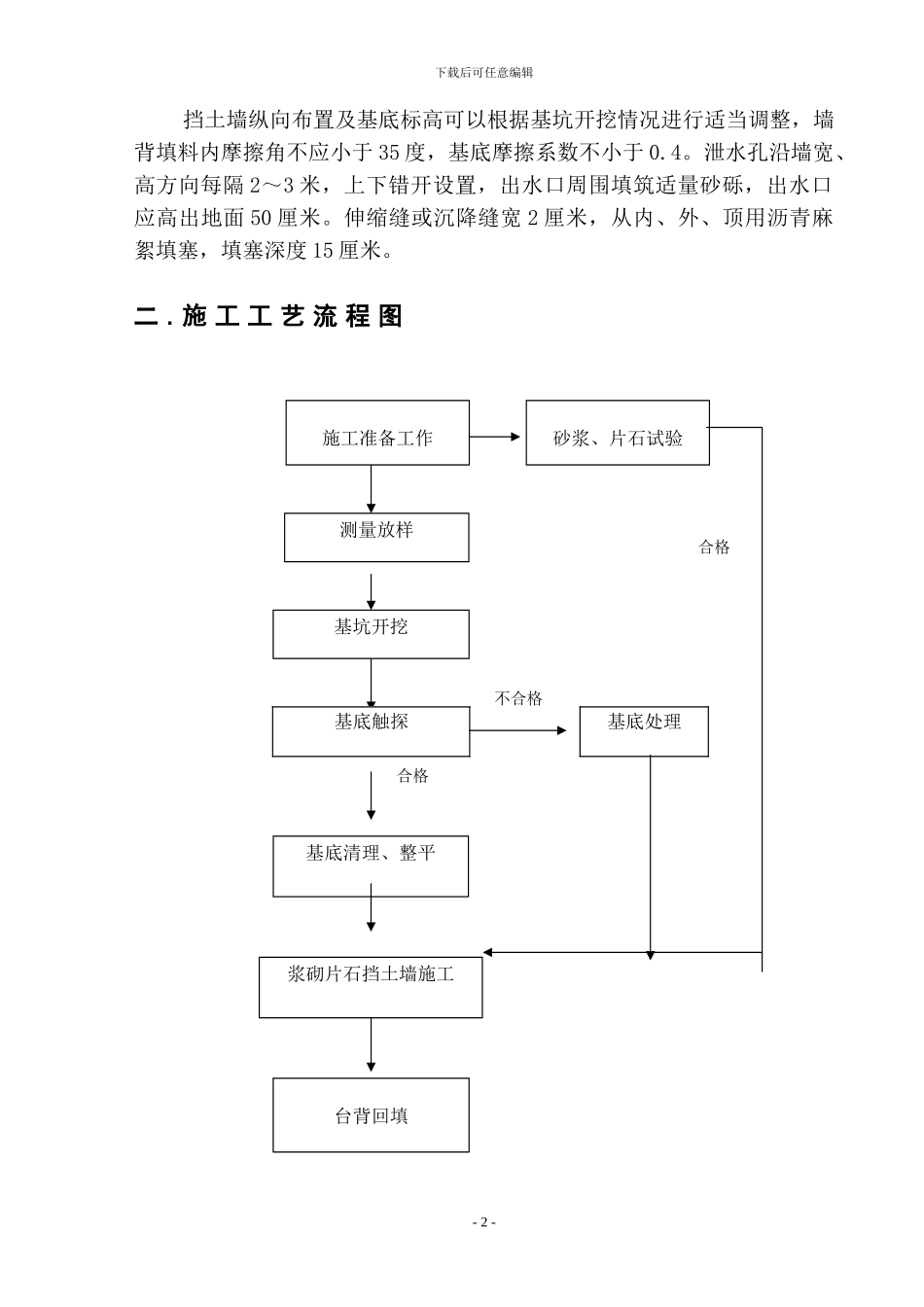

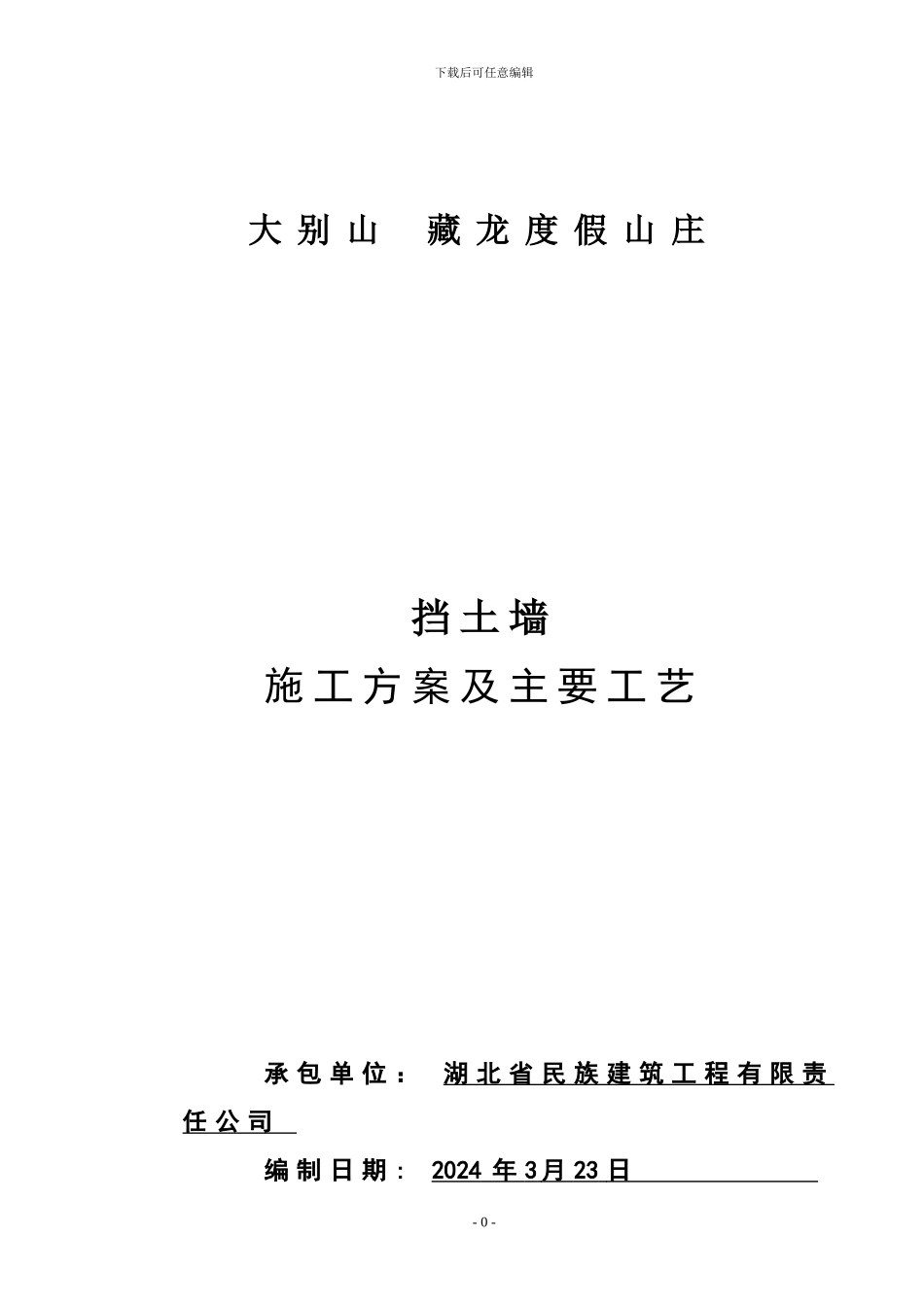

下载后可任意编辑大 别 山 藏 龙 度 假 山 庄挡 土 墙施 工 方 案 及 主 要 工 艺承 包 单 位 ： 湖 北 省 民 族 建 筑 工 程 有 限 责任 公 司 编 制 日 期 : 2024 年 3 月 23 日 - 0 -下载后可任意编辑目 录一 、 工 程 概 述 ................................................................................. 2二 . 施 工 工 艺 流 程 图 .................................................................. 2三 、 基 槽 开 挖 或 土 方 填 筑 ................................................... 3四 、 墙 身 施 工 ................................................................................. 3五 、 墙 背 回 填 ................................................................................. 5六 、 施 工 进 度 计 划 ...........................................................................................6七 、 路 基 挡 土 墙 施 工 质 量 保 证 措 施 ........................... 6一 、 工 程 概 述本合同段路基挡土墙墙身高度小于 9m，材料采纳 M7.5 浆砌片石。- 1 -下载后可任意编辑挡土墙纵向布置及基底标高可以根据基坑开挖情况进行适当调整，墙背填料内摩擦角不应小于 35 度，基底摩擦系数不小于 0.4。泄水孔沿墙宽、高方向每隔 2～3 米，上下错开设置，出水口周围填筑适量砂砾，出水口应高出地面 50 厘米。伸缩缝或沉降缝宽 2 厘米，从内、外、顶用沥青麻絮填塞，填塞深度 15 厘米。二 . 施 工 工 艺 流 程 图 - 2 -施工准备工作测量放样基坑开挖基底清理、整平浆砌片石挡土墙施工台背回填砂浆、片石试验基底触探基底处理合格不合格合格下载后可任意编辑施 工 工 艺 见 流 程 图 ： 2-1三 、 基 槽 开 挖 或 土 方 填 筑挡土墙的基底有部分位于原地面以下，需要进行基槽开挖，有部分位于原地面以上，需要填筑路基到基槽底面才能进行挡土墙砌筑。进行基槽开挖前，先测量放出基槽的开挖边线，然后用挖机进行基槽开挖，开挖出来的土方用自卸汽车运走。经过试验能够作为路基填料的土方则运到填方段填路基，否则运到弃土场。勾机开挖到离基槽底面 30 厘米左右时改用人工开挖，以免扰动基底土质。基槽开挖或路基...
