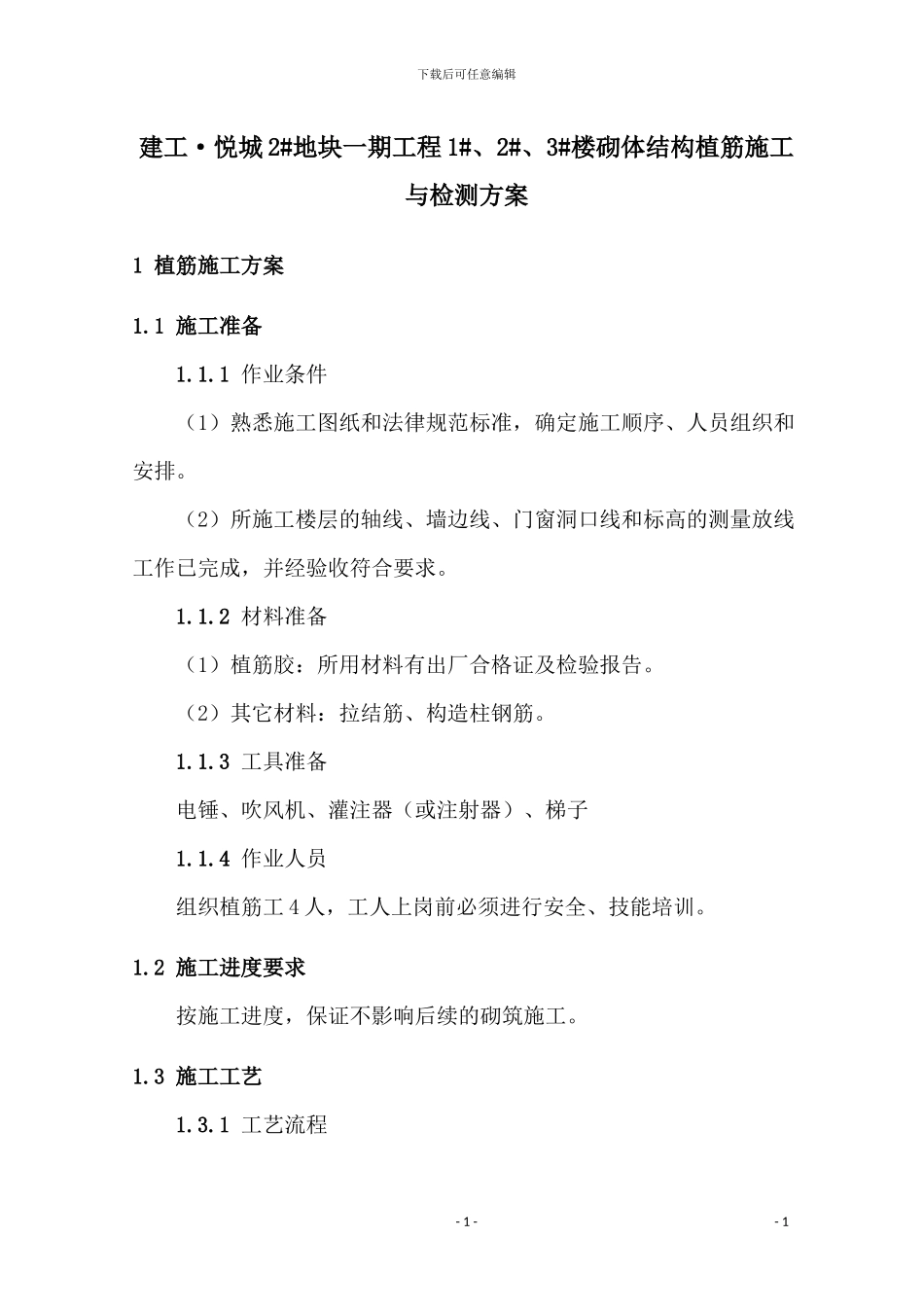

下载后可任意编辑建工·悦城 2#地块一期工程 1#、2#、3#楼砌体结构植筋施工与检测方案1 植筋施工方案1.1 施工准备1.1.1 作业条件（1）熟悉施工图纸和法律规范标准，确定施工顺序、人员组织和安排。（2）所施工楼层的轴线、墙边线、门窗洞口线和标高的测量放线工作已完成，并经验收符合要求。1.1.2 材料准备（1）植筋胶：所用材料有出厂合格证及检验报告。（2）其它材料：拉结筋、构造柱钢筋。1.1.3 工具准备电锤、吹风机、灌注器（或注射器）、梯子1.1.4 作业人员组织植筋工 4 人，工人上岗前必须进行安全、技能培训。1.2 施工进度要求按施工进度，保证不影响后续的砌筑施工。1.3 施工工艺1.3.1 工艺流程- 1 -- 1 下载后可任意编辑植筋工艺流程：弹线→钻孔→清孔→植筋胶植筋→拉拔试验。（1）弹线：植筋前先由瓦工根据楼层高度进行排砖。确定第一道植筋位置，然后按 500mm 高一道弹出植筋高度线，确保拉结筋位置不大于 500mm。（2）钻孔：使用手持电锤在规定位置打孔，如遇到混凝土构件内部钢筋，在不影响砼施工和强度的前提下移开，如移开的距离太大，应与甲方和设计协商进行加筋补强。（3）清孔：用手持式电吹风将孔内灰尘吹净，清孔完成后验孔，验孔合格方可进行下道工序。（4）植筋：先将植筋胶按说明书拌制好，然后用注胶枪将胶注入孔内，填满孔约 1/3。插入钢筋后植筋胶将整个孔充满。将钢筋弯钩方向调整到位。（5）拉拔试验：植筋胶强度到期后，墙体砌筑前应按规定对植筋进行拉拔试验。1.3.2 施工要点（1）墙体弹线要准确，与图纸相符，并经验收符合要求。（2）电锤钻孔深度要符合要求，不得钻孔太浅或击穿楼板。（3）钻孔完毕后，要用吹风机将孔内粉末清理洁净，切不可有残留粉末。（4）孔洞清理完毕后，先将植筋胶灌入孔内约 1/3，再将钢筋端部涂满植筋胶，然后植入孔内。（5）钢筋植入后，在植筋胶达到强度前不可产生挠动。- 2 -- 2 下载后可任意编辑1.4 成品保护（1）钢筋植入后，在植筋胶达到强度前不可产生挠动。（2）墙体拉结筋、构造柱钢筋，均应注意保护，不得任意拆改、弯折或损坏。（3）砌体施工时，应避开撞击、强行弯曲已植好钢筋。1.5 质量保证措施（1）严格根据本方案确定的合理施工工序进行操作施工，发现问题及时上报。（2）质检员实行跟班质量监督，发现问题及时处理。对有不按设计要求、施工验收法律规范、操作规程及施工方案施工，有损害工程质量行为的，有权停止施工并限期整改，实行...
