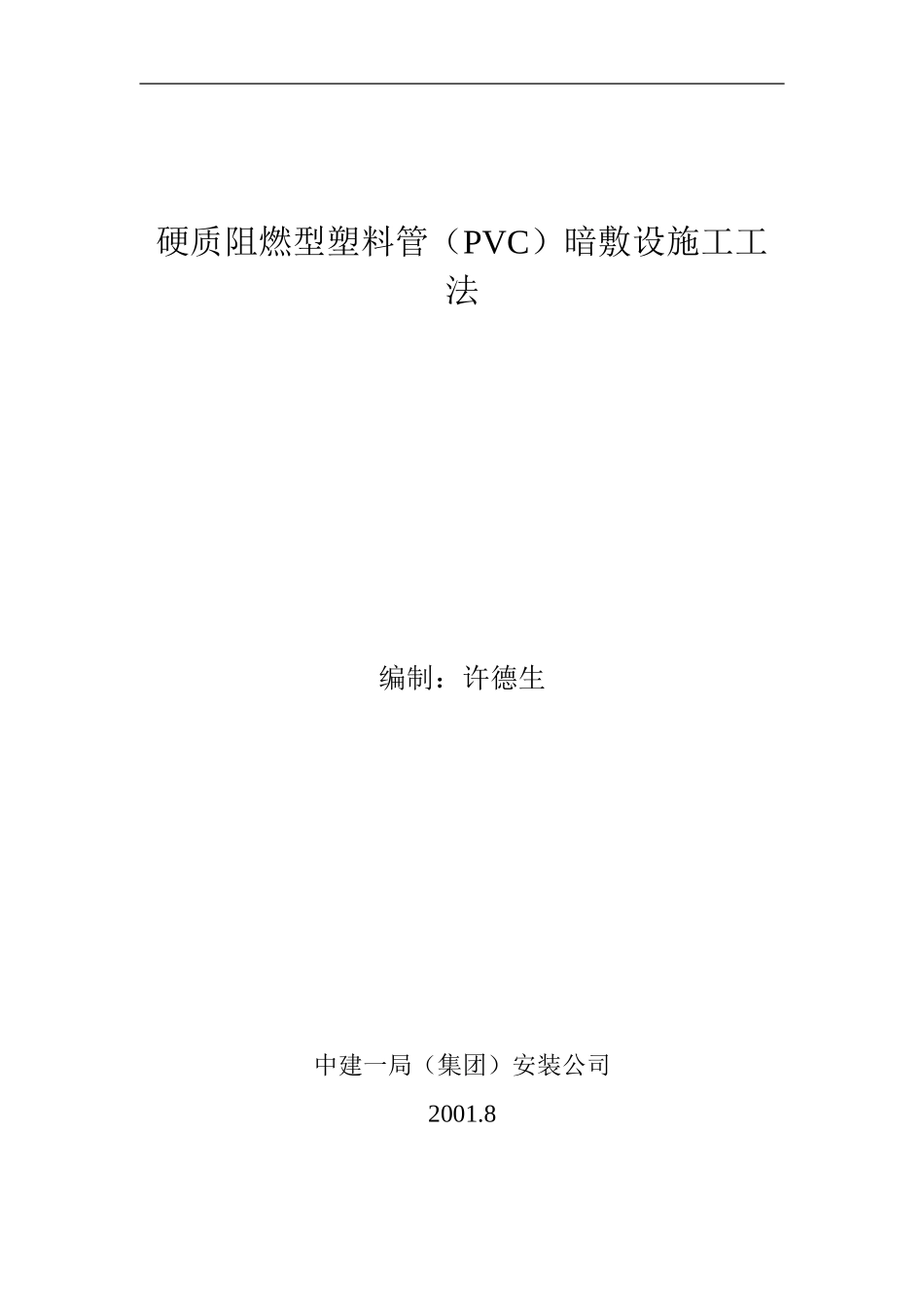

硬质阻燃型塑料管（PVC）暗敷设施工工法编制：许德生中建一局（集团）安装公司2001.8下载后可任意编辑硬质阻燃型塑料管（PVC）暗敷设施工工法 前言70 年代国产的普通硬塑料电线管，其主要缺点是质脆、易老化、阻燃性能差。在建筑施工中，不能经受砼振捣器震动，在浇制混凝土时，暗敷在其中的硬塑料管容易破裂。在 80 年代末，我国从国外引进先进生产技术和设备，按国际IEC 标准和国家 GB 标准生产出 PVC 塑料管。这种 PVC 阻燃硬塑料管和水煤气管、电线管等金属管材敷设方法基本相同，但大大改变了传统的电气钢管的安装加工方法。据了解在西欧、北美和日本各国有 90%的建筑采纳 PVC 阻燃硬塑料管配线，在我国也获得推广使用，是较理想的以塑代钢电气配线管材。 1 特点1.1 有良好的绝缘性、阻燃性、自熄性、耐腐蚀性等，尤其适用于有酸、碱、盐等腐蚀性场所。1.2 施工十分方便。生产厂家的产品规格齐全，配套提供接线盒及各种连接配件，以及专用工具和 PVC 粘接剂。1.3 提高工效明显。由于 PVC 管可用手工弯管，用粘合剂连接大大减少了用工时间，大大提高了安装速度，缩短施工周期。 2 适用范围本工法适用于一般民用建筑内的照明系统，在混凝土结构及砖混结构内的暗配管敷设工程。3 工艺原理硬质阻燃 PVC 管是利用 PVC 树脂加工而成的新型管材。施工方法简单，PVC 所配附件较齐全。管与管、管与附件实行插入法连接；连接处结合面涂 PVC 专用粘合剂，粘接后在接口处形成保护膜，具有防水性能。线管弯曲，采纳专用弯管弹簧插入管内直接弯制成各种所需角度；管子截断，用专用钳子直接剪断。4 工艺流程及操作要点4.1 工艺流程4.2 操作要点4.2.1 弹线定位1 砖墙、混凝土墙上盒、箱弹线定位：按弹出的水平线，对比设计图测量出盒、箱准确位置并标出准确位置。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------弹线定位盒箱固定 煨 管暗敷管路扫管穿带线隐检下载后可任意编辑2 加气混凝土板、预制圆孔板（垫层内或板孔内暗敷管路）、现浇混凝土楼板，应根据设计图和规定的要求准确找出灯位。进行测量后，标注出灯头盒的尺寸位置。3 各种隔墙上盒弹线定位：根据设计图要求，测量出盒准确尺寸位置。4.2.2 盒、...
