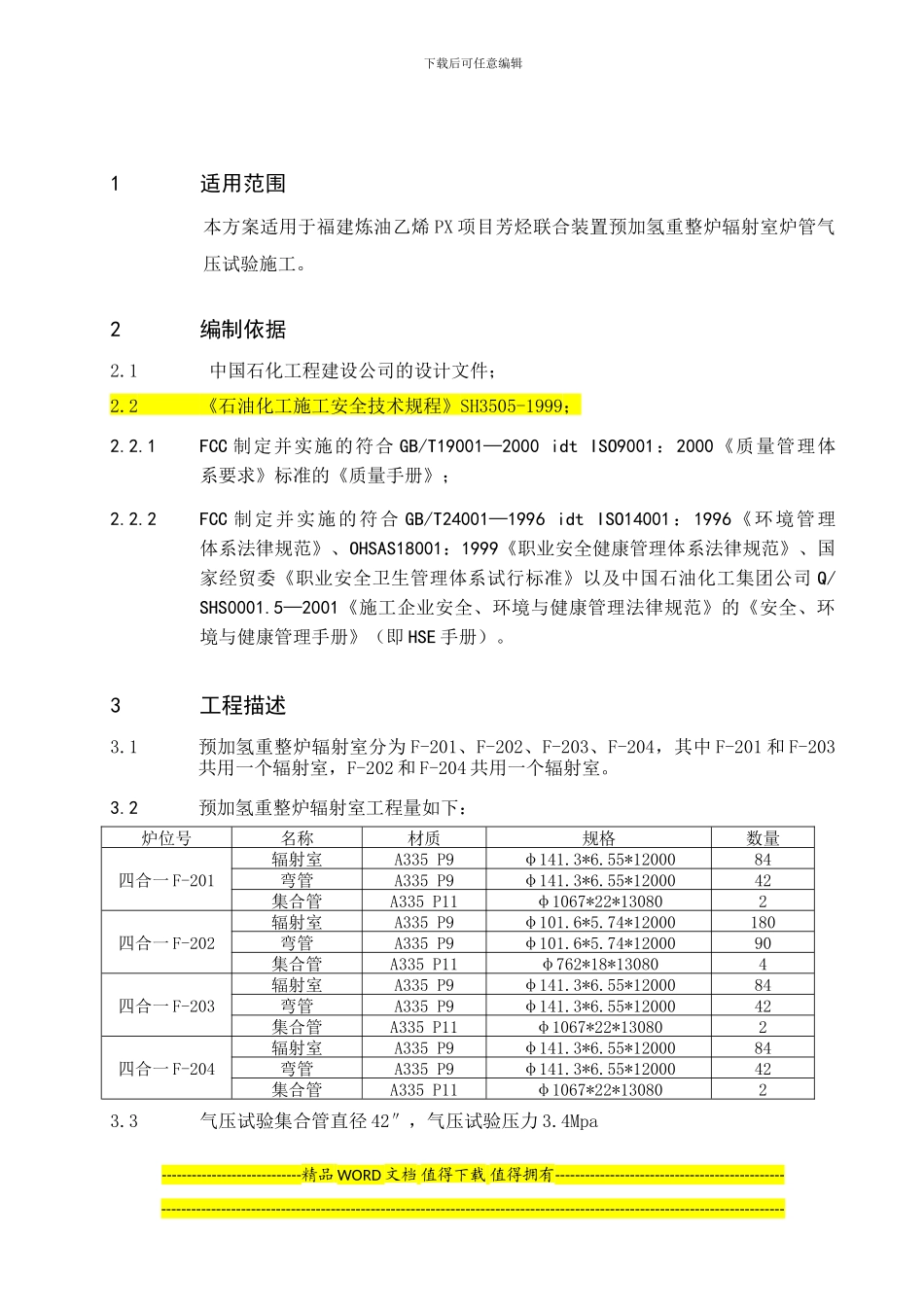

下载后可任意编辑1 适用范围本方案适用于福建炼油乙烯 PX 项目芳烃联合装置预加氢重整炉辐射室炉管气压试验施工。2 编制依据2.1 中国石化工程建设公司的设计文件；2.2《石油化工施工安全技术规程》SH3505-1999；2.2.1FCC 制定并实施的符合 GB/T19001—2000 idt ISO9001：2000《质量管理体 系要求》标准的《质量手册》；2.2.2FCC 制定并实施的符合 GB/T24001—1996 idt ISO14001：1996《环境管理 体系法律规范》、OHSAS18001：1999《职业安全健康管理体系法律规范》、国家经贸委《职业安全卫生管理体系试行标准》以及中国石油化工集团公司 Q/SHS0001.5—2001《施工企业安全、环境与健康管理法律规范》的《安全、环境与健康管理手册》（即 HSE 手册）。3 工程描述3.1预加氢重整炉辐射室分为 F-201、F-202、F-203、F-204，其中 F-201 和 F-203 共用一个辐射室，F-202 和 F-204 共用一个辐射室。3.2预加氢重整炉辐射室工程量如下：炉位号名称材质规格数量四合一 F-201辐射室A335 P9φ141.3*6.55*1200084弯管A335 P9φ141.3*6.55*1200042集合管A335 P11φ1067*22*130802四合一 F-202辐射室A335 P9φ101.6*5.74*12000180弯管A335 P9φ101.6*5.74*1200090集合管A335 P11φ762*18*130804四合一 F-203辐射室A335 P9φ141.3*6.55*1200084弯管A335 P9φ141.3*6.55*1200042集合管A335 P11φ1067*22*130802四合一 F-204辐射室A335 P9φ141.3*6.55*1200084弯管A335 P9φ141.3*6.55*1200042集合管A335 P11φ1067*22*1308023.3气压试验集合管直径 42″，气压试验压力 3.4Mpa----------------------------精品 WORD 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑3.4炉管焊口三分之二在炉膛内，三分之一在辐射室顶部。炉管系统集合管一端为法兰盖，其余均为焊接口。3.5集合管一端的临时盲板，另一面和转油线焊接在一起，炉管试压完毕后，临时盲板不拆除，待转油线试压完成后再拆除盲板，并将集合管和转油线焊接连通系统。3.6预加氢重整炉辐射室进行气压集合管直径较大，试压的风险大，试压前需要做好周密的安全保证措施。4 试压方法4.1施工程序4.2施工准备----------------------------精品 WORD 文档 值得下载 值得拥有----------...
