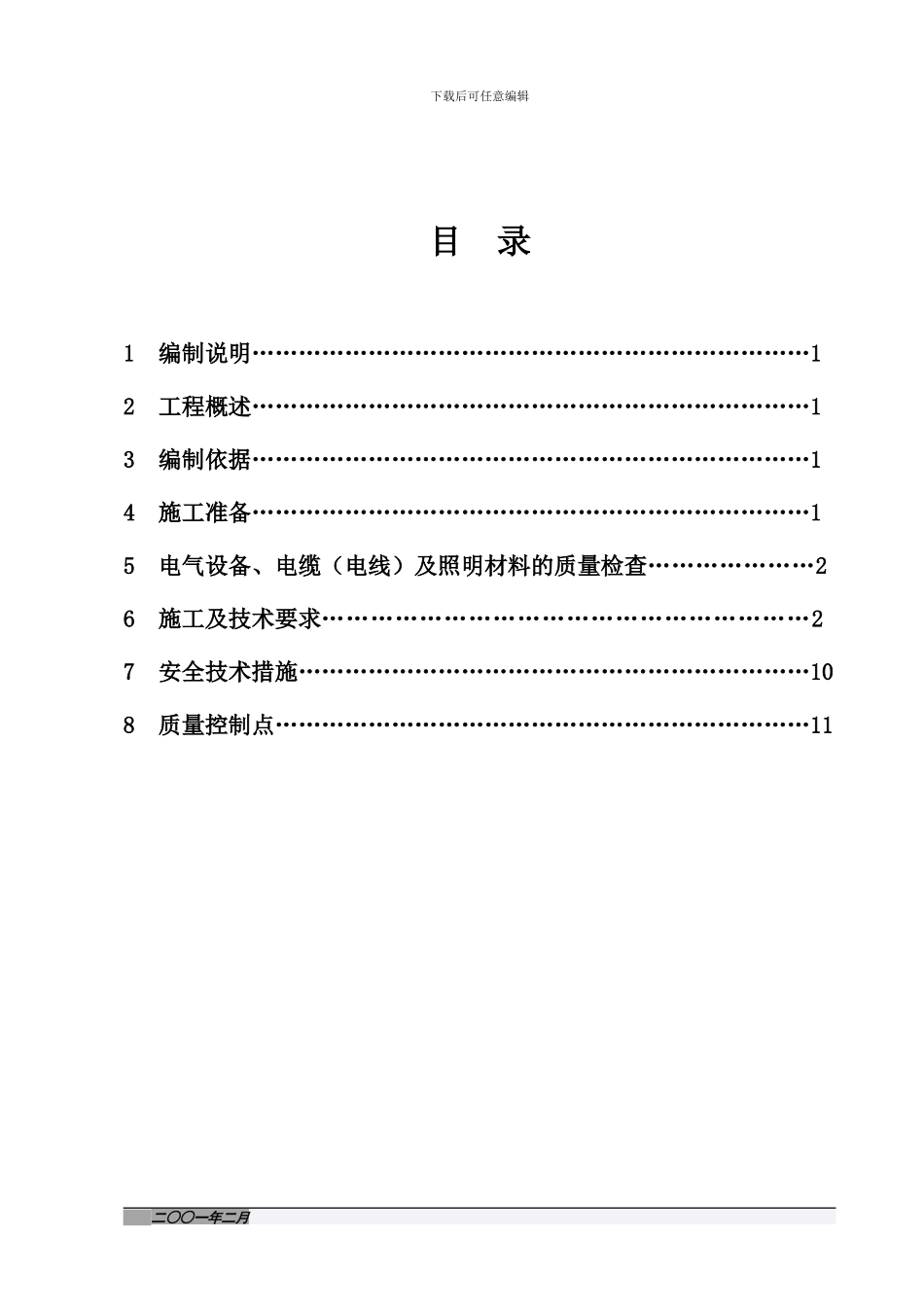

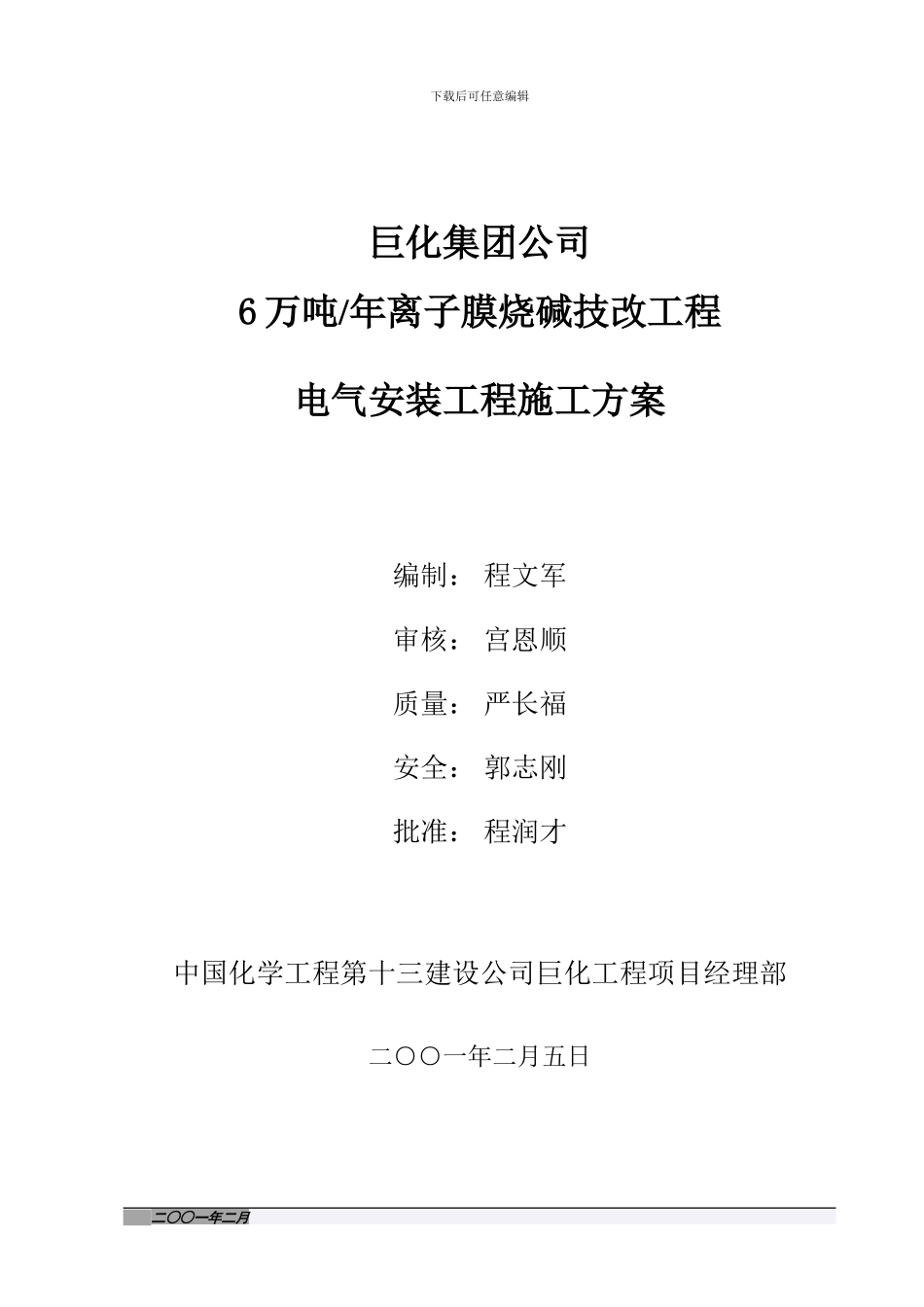

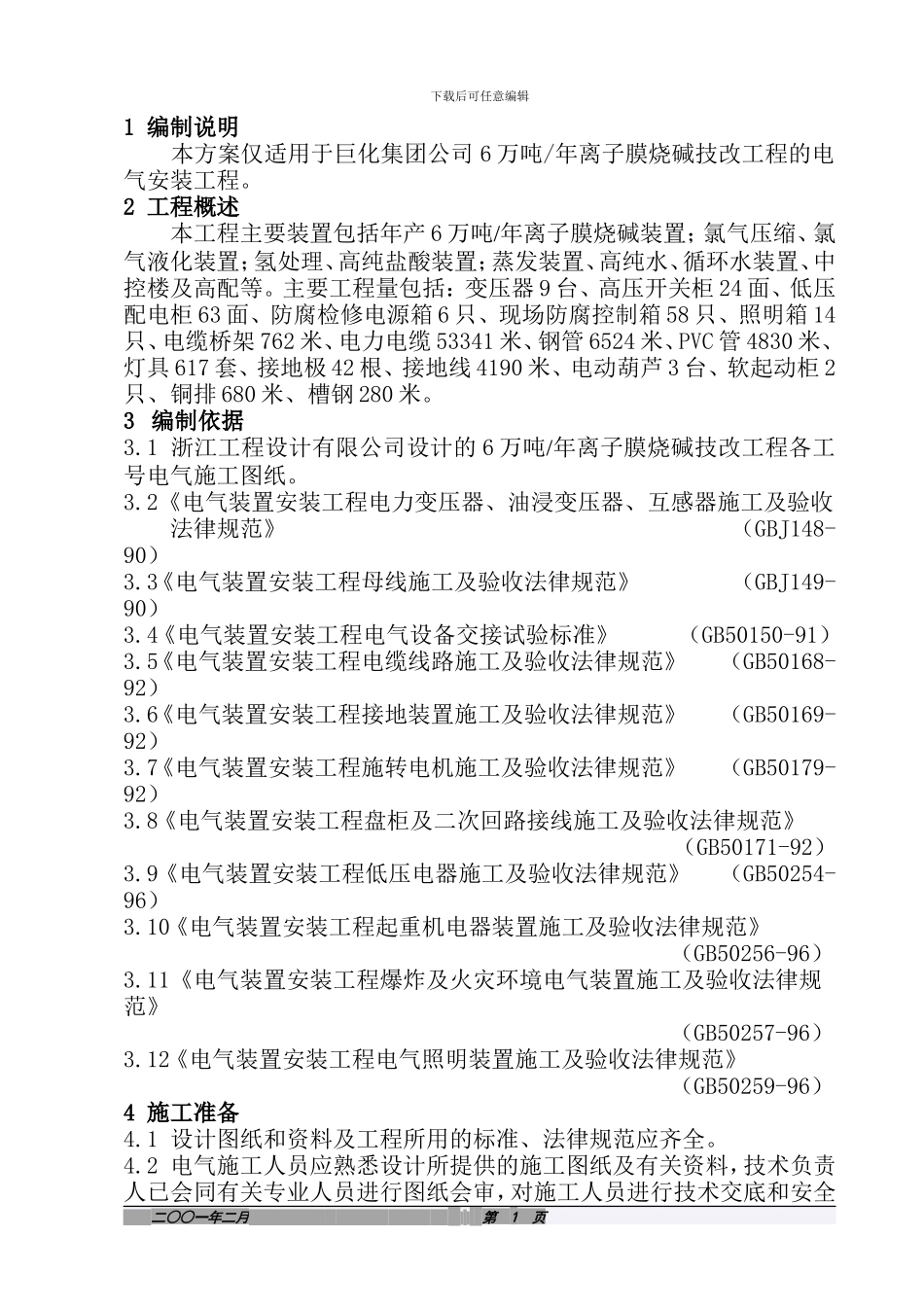

下载后可任意编辑巨化集团公司6 万吨/年离子膜烧碱技改工程电气安装工程施工方案编制： 程文军审核： 宫恩顺 质量： 严长福安全： 郭志刚批准： 程润才中国化学工程第十三建设公司巨化工程项目经理部二○○一年二月五日 二○○一年二月 下载后可任意编辑目 录1 编制说明………………………………………………………………12 工程概述………………………………………………………………13 编制依据………………………………………………………………14 施工准备………………………………………………………………15 电气设备、电缆（电线）及照明材料的质量检查…………………26 施工及技术要求……………………………………………………27 安全技术措施…………………………………………………………108 质量控制点……………………………………………………………11 二○○一年二月 下载后可任意编辑1 编制说明 本方案仅适用于巨化集团公司 6 万吨/年离子膜烧碱技改工程的电气安装工程
2 工程概述本工程主要装置包括年产 6 万吨/年离子膜烧碱装置；氯气压缩、氯气液化装置；氢处理、高纯盐酸装置；蒸发装置、高纯水、循环水装置、中控楼及高配等
主要工程量包括：变压器 9 台、高压开关柜 24 面、低压配电柜 63 面、防腐检修电源箱 6 只、现场防腐控制箱 58 只、照明箱 14只、电缆桥架 762 米、电力电缆 53341 米、钢管 6524 米、PVC 管 4830 米、灯具 617 套、接地极 42 根、接地线 4190 米、电动葫芦 3 台、软起动柜 2只、铜排 680 米、槽钢 280 米
3 编制依据3
1 浙江工程设计有限公司设计的 6 万吨/年离子膜烧碱技改工程各工号电气施工图纸
2《电气装置安装工程电力变压器、油浸变压器、互感器施工及验收 法律规范》 （GBJ148-90）3
