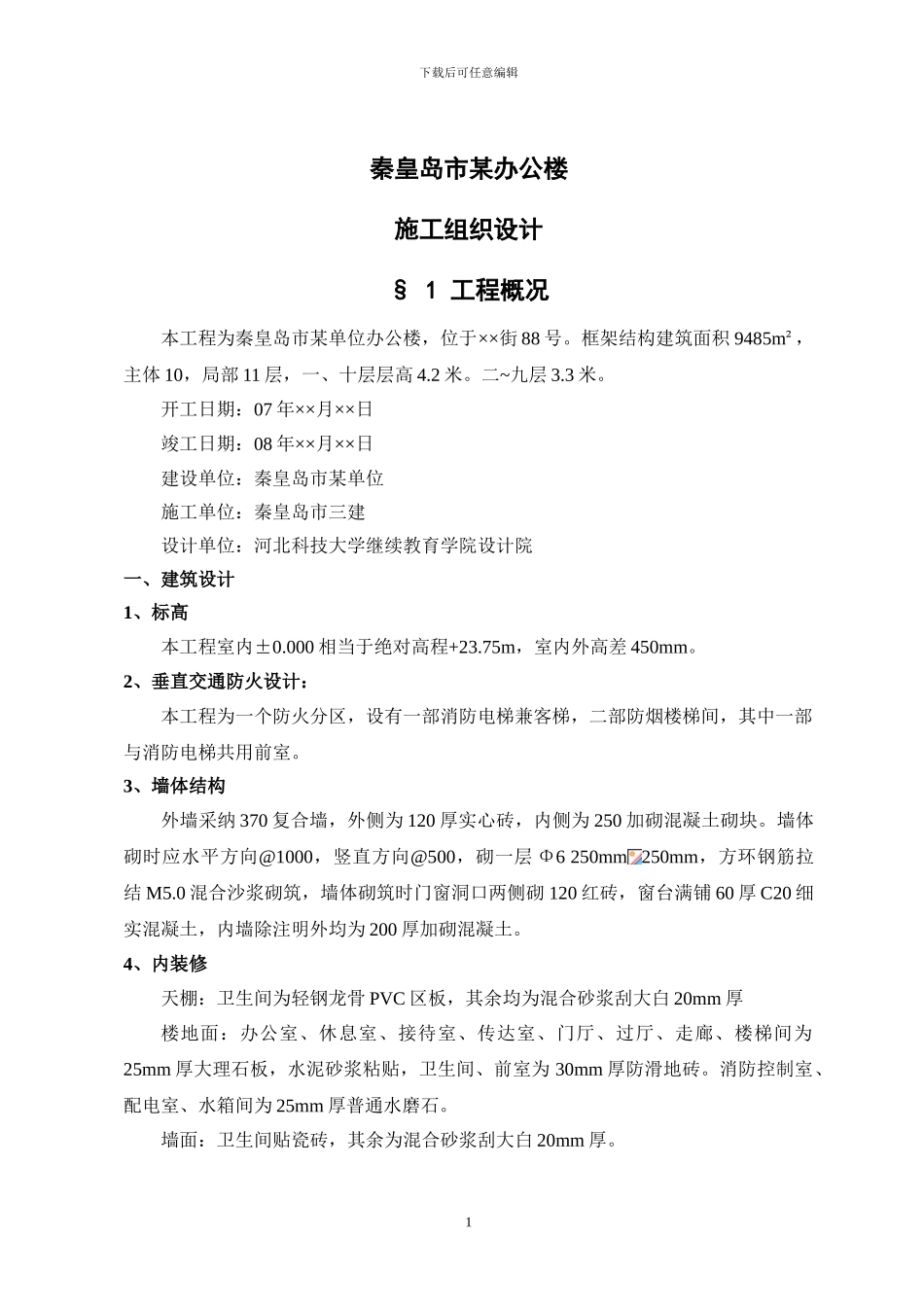

下载后可任意编辑秦皇岛市某办公楼施工组织设计§ 1 工程概况本工程为秦皇岛市某单位办公楼，位于××街 88 号。框架结构建筑面积 9485m²，主体 10，局部 11 层，一、十层层高 4.2 米。二~九层 3.3 米。开工日期：07 年××月××日竣工日期：08 年××月××日建设单位：秦皇岛市某单位施工单位：秦皇岛市三建设计单位：河北科技大学继续教育学院设计院一、建筑设计1、标高本工程室内±0.000 相当于绝对高程+23.75m，室内外高差 450mm。2、垂直交通防火设计：本工程为一个防火分区，设有一部消防电梯兼客梯，二部防烟楼梯间，其中一部与消防电梯共用前室。3、墙体结构外墙采纳 370 复合墙，外侧为 120 厚实心砖，内侧为 250 加砌混凝土砌块。墙体砌时应水平方向@1000，竖直方向@500，砌一层 Φ6 250mm 250mm，方环钢筋拉结 M5.0 混合沙浆砌筑，墙体砌筑时门窗洞口两侧砌 120 红砖，窗台满铺 60 厚 C20 细实混凝土，内墙除注明外均为 200 厚加砌混凝土。4、内装修天棚：卫生间为轻钢龙骨 PVC 区板，其余均为混合砂浆刮大白 20mm 厚楼地面：办公室、休息室、接待室、传达室、门厅、过厅、走廊、楼梯间为25mm 厚大理石板，水泥砂浆粘贴，卫生间、前室为 30mm 厚防滑地砖。消防控制室、配电室、水箱间为 25mm 厚普通水磨石。墙面：卫生间贴瓷砖，其余为混合砂浆刮大白 20mm 厚。1下载后可任意编辑窗台板：预制美术水磨石窗台板。5、外装饰外墙面米黄色瓷砖，浅棕色瓷砖分隔带，白色瓷砖点缀，做斩假石 900mm 高墙裙。室外台阶采纳大理石贴面。6、门窗外窗为单框双玻铝合金窗，内门为木门，外门为铝合金门，不锈钢门，楼梯间为实拼双面石棉板防火门。7、屋面工程屋面 APP 防水（8mm 厚），外加 50mm 厚钢筋混凝土。二、结构设计1、基础基础采纳预制混凝土方桩，桩径为 350mm 350mm，桩长 12m。单桩承载力设计值 750KN，桩采纳 C30 混凝土，C10 混凝土垫层，承台混凝土 C35。2、主体梁：框架梁截面尺寸为 350mm 800mm，连系梁截面尺寸为 300mm 600mm，周边支撑梁截面尺寸为 250mm 500mm，混凝土标号 C20。板：所有板的板厚均为 100mm，混凝土标号 C20。柱 墙 ： 柱 为 方 柱 ， 截 面 600mm 600mm 、 500mm 500mm ， 剪 力 墙 墙 厚 为200mm。柱墙混凝土全部为 C30。2下载后可任意编辑§ 2 施工部署一、施工准备工作1、施工用水由建设单位指定的给水管...
