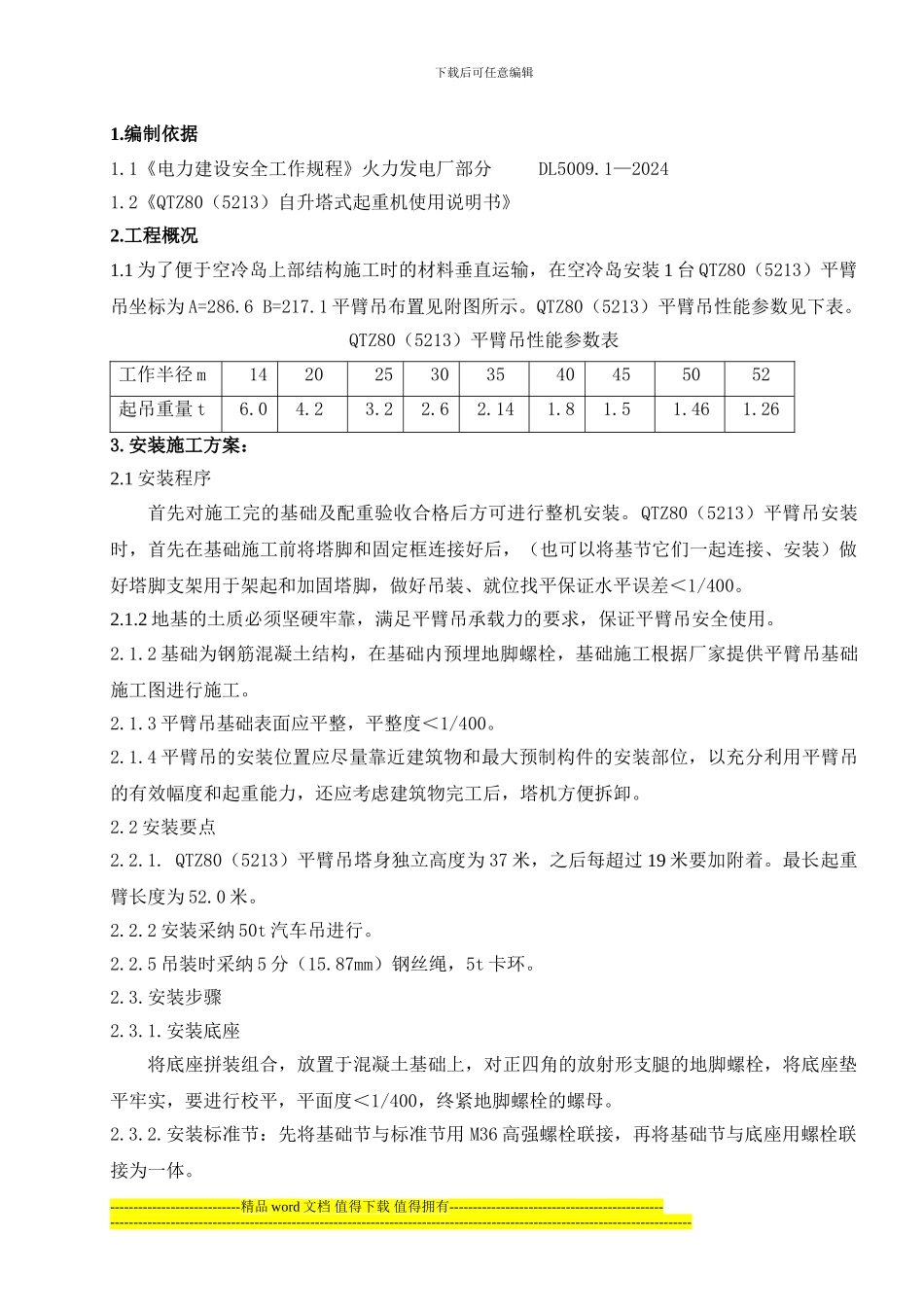

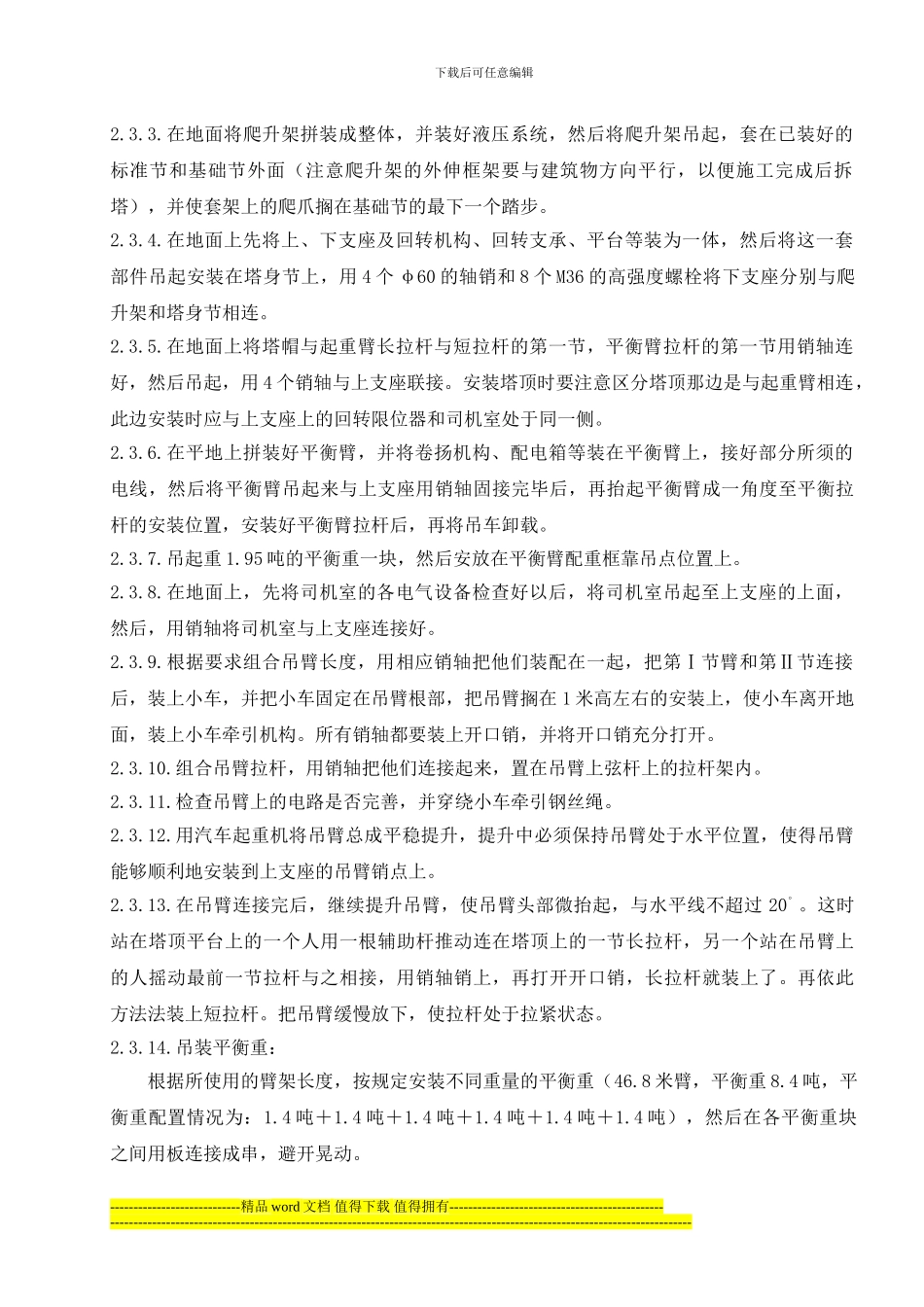

下载后可任意编辑1.编制依据1.1《电力建设安全工作规程》火力发电厂部分 DL5009.1—20241.2《QTZ80（5213）自升塔式起重机使用说明书》2.工程概况1.1 为了便于空冷岛上部结构施工时的材料垂直运输，在空冷岛安装 1 台 QTZ80（5213）平臂吊坐标为 A=286.6 B=217.1 平臂吊布置见附图所示。QTZ80（5213）平臂吊性能参数见下表。QTZ80（5213）平臂吊性能参数表工作半径 m14 20 25 30 35 40 45 50 52起吊重量 t 6.0 4.2 3.2 2.6 2.02.02 2.14 1.8 1.5 1.46 1.263.安装施工方案：2.1 安装程序首先对施工完的基础及配重验收合格后方可进行整机安装。QTZ80（5213）平臂吊安装时，首先在基础施工前将塔脚和固定框连接好后，（也可以将基节它们一起连接、安装）做好塔脚支架用于架起和加固塔脚，做好吊装、就位找平保证水平误差＜1/400。2.1.2 地基的土质必须坚硬牢靠，满足平臂吊承载力的要求，保证平臂吊安全使用。2.1.2 基础为钢筋混凝土结构，在基础内预埋地脚螺栓，基础施工根据厂家提供平臂吊基础施工图进行施工。2.1.3 平臂吊基础表面应平整，平整度＜1/400。2.1.4 平臂吊的安装位置应尽量靠近建筑物和最大预制构件的安装部位，以充分利用平臂吊的有效幅度和起重能力，还应考虑建筑物完工后，塔机方便拆卸。2.2 安装要点2.2.1. QTZ80（5213）平臂吊塔身独立高度为 37 米，之后每超过 19 米要加附着。最长起重臂长度为 52.0 米。2.2.2 安装采纳 50t 汽车吊进行。2.2.5 吊装时采纳 5 分（15.87mm）钢丝绳，5t 卡环。2.3.安装步骤2.3.1.安装底座将底座拼装组合，放置于混凝土基础上，对正四角的放射形支腿的地脚螺栓，将底座垫平牢实，要进行校平，平面度＜1/400，终紧地脚螺栓的螺母。2.3.2.安装标准节：先将基础节与标准节用 M36 高强螺栓联接，再将基础节与底座用螺栓联接为一体。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑2.3.3.在地面将爬升架拼装成整体，并装好液压系统，然后将爬升架吊起，套在已装好的标准节和基础节外面（注意爬升架的外伸框架要与建筑物方向平行，以便施工完成后拆塔），并使套架上的爬爪搁在基础节的最下一个踏步。2.3.4.在地面上先将上、下支座...
