空调玻镁风管施工方案VIP免费

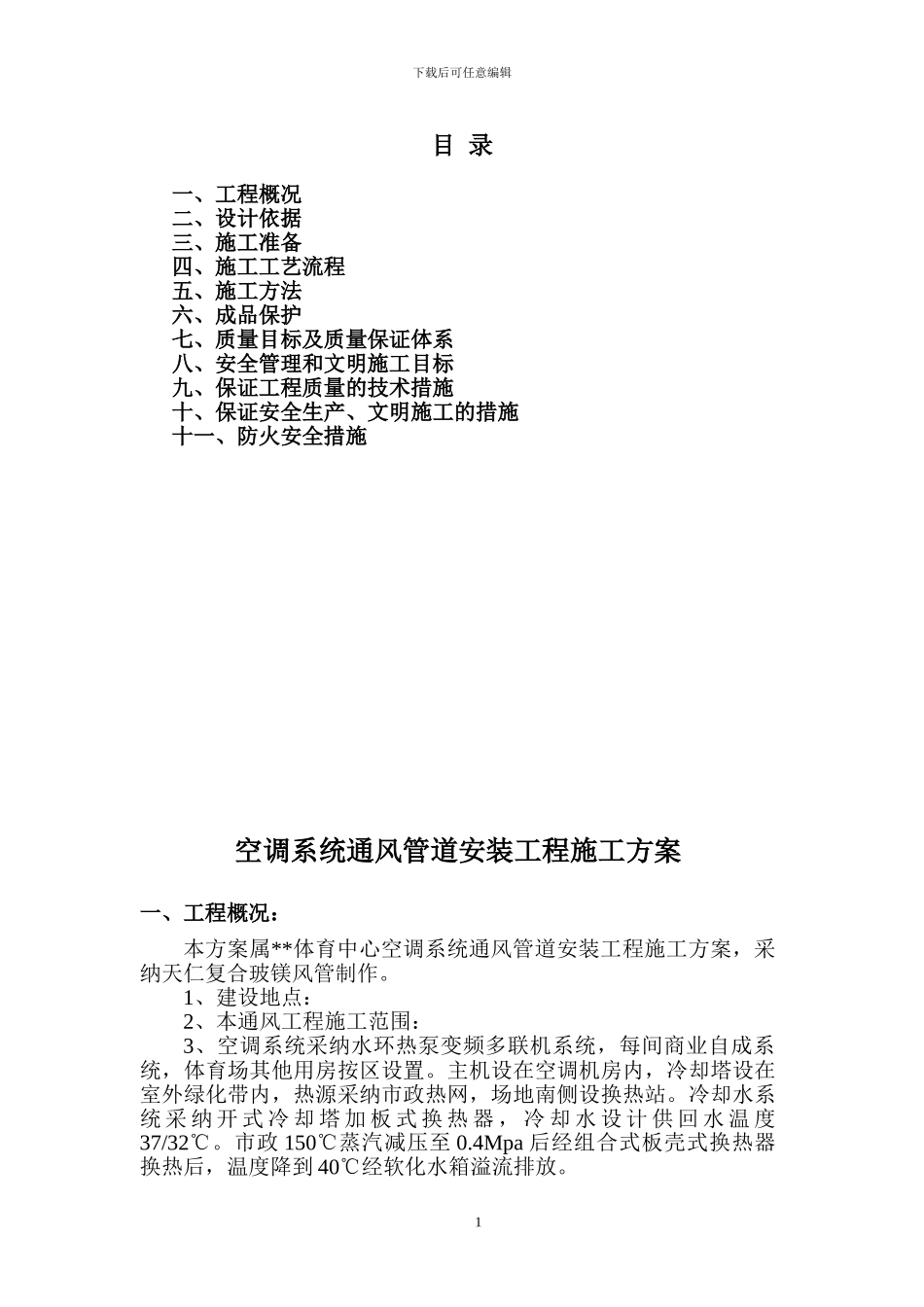

下载后可任意编辑目 录一、工程概况二、设计依据三、施工准备四、施工工艺流程五、施工方法六、成品保护七、质量目标及质量保证体系八、安全管理和文明施工目标九、保证工程质量的技术措施十、保证安全生产、文明施工的措施十一、防火安全措施空调系统通风管道安装工程施工方案一、工程概况：本方案属**体育中心空调系统通风管道安装工程施工方案，采纳天仁复合玻镁风管制作。1、建设地点： 2、本通风工程施工范围： 3、空调系统采纳水环热泵变频多联机系统，每间商业自成系统，体育场其他用房按区设置。主机设在空调机房内，冷却塔设在室外绿化带内，热源采纳市政热网，场地南侧设换热站。冷却水系统 采 纳 开 式 冷 却 塔 加 板 式 换 热 器 ， 冷 却 水 设 计 供 回 水 温 度37/32℃。市政 150℃蒸汽减压至 0.4Mpa 后经组合式板壳式换热器换热后，温度降到 40℃经软化水箱溢流排放。1下载后可任意编辑4、空调水系统：水环侧循环水采纳同程式，绕场一周，与多联机主机换热，配两台循环水泵及一台备用水泵。5、末端水系统：空调水系统采纳二管制、一次泵同程的水系统方式。水泵采纳变频控制，根据负荷的变化进行运行调节，实现节能运行。根据体育场形体特点，空调水系统干管采纳同程环管形式，有利系统水力平衡，环管于体育场内圈走道吊顶敷设。设计采纳波纹管补偿器和固定支架进行管路的膨胀补偿。系统定压采纳闭式隔膜膨胀水罐和补水泵定压方式。系统补水采纳软化水，由设在换热站内的软化水箱提供。中央控制室、终点摄影机房、扩声控制室、功放室等设置分体空调。6、空调控制及节能措施:1）空调系统采纳水环热泵变频多联机系统，每间商业自成系统，体育场其他用房按区设置。主机设在空调机房内，两台 300-C2冷却塔设在室外绿化带内，热源采纳市政热网，场地南侧设换热站。冷却水系统采纳开式冷却塔加板式换热器，冷却水设计供回水温度37/32℃。市政 150℃蒸汽减压至 0.4Mpa 后经组合式板壳式换热器换热后，温度降到 40℃经软化水箱溢流排放。2）空调水系统循环泵输送能效比为 0.022，工作点效率为70%。3）风机、电机及传动效率在内的总效率空调系统应大于60%；通风系统应大于 59%。4）空调水管绝热采纳橡塑保温，厚度 20mm，导热系数 10℃时≤0.033W/m.k5 ） 空 调 风 采 纳 TRX1 节 能 型 玻 镁 复 合 风 管 ， 导 热 系 数≤0.0375W/m.k，计算热阻≥0.74/（m2.K/W）。6）围护...
