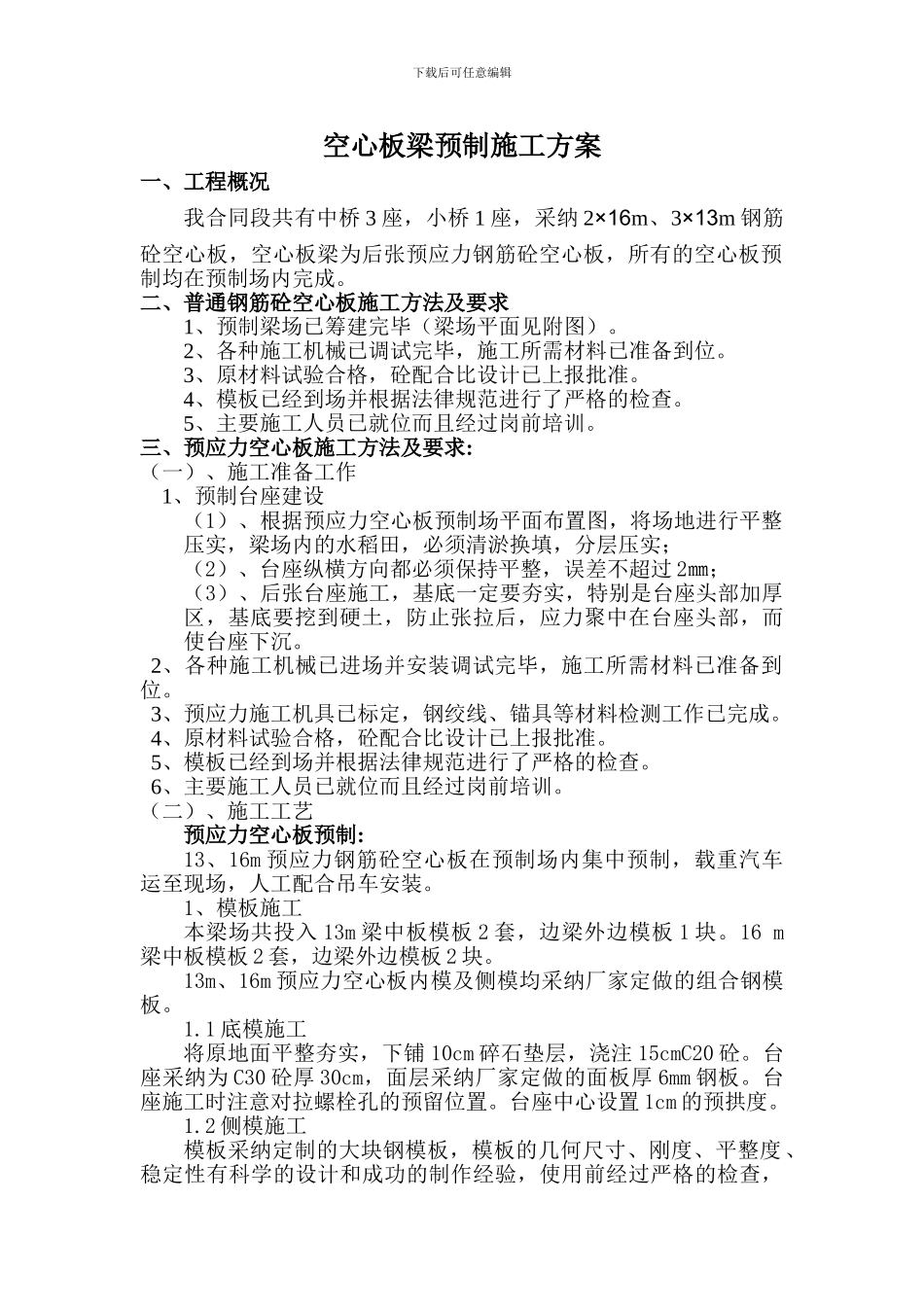

下载后可任意编辑221 省道沿黄公路延安段 LJ-09 合同段空心板梁预制施工方 案 延安市沿黄公路 LJ-9 标项目经理部 2024 年 8 月 1 日 下载后可任意编辑空心板梁预制施工方案一、工程概况我合同段共有中桥 3 座，小桥 1 座，采纳 2×16m、3×13m 钢筋砼空心板，空心板梁为后张预应力钢筋砼空心板，所有的空心板预制均在预制场内完成。二、普通钢筋砼空心板施工方法及要求1、预制梁场已筹建完毕（梁场平面见附图）。2、各种施工机械已调试完毕，施工所需材料已准备到位。3、原材料试验合格，砼配合比设计已上报批准。4、模板已经到场并根据法律规范进行了严格的检查。5、主要施工人员已就位而且经过岗前培训。三、预应力空心板施工方法及要求:（一）、施工准备工作1、预制台座建设（1）、根据预应力空心板预制场平面布置图，将场地进行平整压实，梁场内的水稻田，必须清淤换填，分层压实；（2）、台座纵横方向都必须保持平整，误差不超过 2㎜；（3）、后张台座施工，基底一定要夯实，特别是台座头部加厚区，基底要挖到硬土，防止张拉后，应力聚中在台座头部，而使台座下沉。2、各种施工机械已进场并安装调试完毕，施工所需材料已准备到位。3、预应力施工机具已标定，钢绞线、锚具等材料检测工作已完成。4、原材料试验合格，砼配合比设计已上报批准。5、模板已经到场并根据法律规范进行了严格的检查。6、主要施工人员已就位而且经过岗前培训。（二）、施工工艺 预应力空心板预制:13、16m 预应力钢筋砼空心板在预制场内集中预制，载重汽车运至现场，人工配合吊车安装。1、模板施工本梁场共投入 13m 梁中板模板 2 套，边梁外边模板 1 块。16 m梁中板模板 2 套，边梁外边模板 2 块。13m、16m 预应力空心板内模及侧模均采纳厂家定做的组合钢模板。1.1 底模施工将原地面平整夯实，下铺 10cm 碎石垫层，浇注 15cmC20 砼。台座采纳为 C30 砼厚 30cm，面层采纳厂家定做的面板厚 6mm 钢板。台座施工时注意对拉螺栓孔的预留位置。台座中心设置 1cm 的预拱度。1.2 侧模施工模板采纳定制的大块钢模板，模板的几何尺寸、刚度、平整度、稳定性有科学的设计和成功的制作经验，使用前经过严格的检查，下载后可任意编辑符合设计和法律规范的要求。模板采纳 ф22 对拉和 M16 螺栓连接，模板的各接缝处采纳 5mm厚高弹性海绵橡胶堵缝，杜绝砼浇筑过程中可能产生的漏浆现象，以保证梁体表面光洁美观。模板表面保持清洁...
