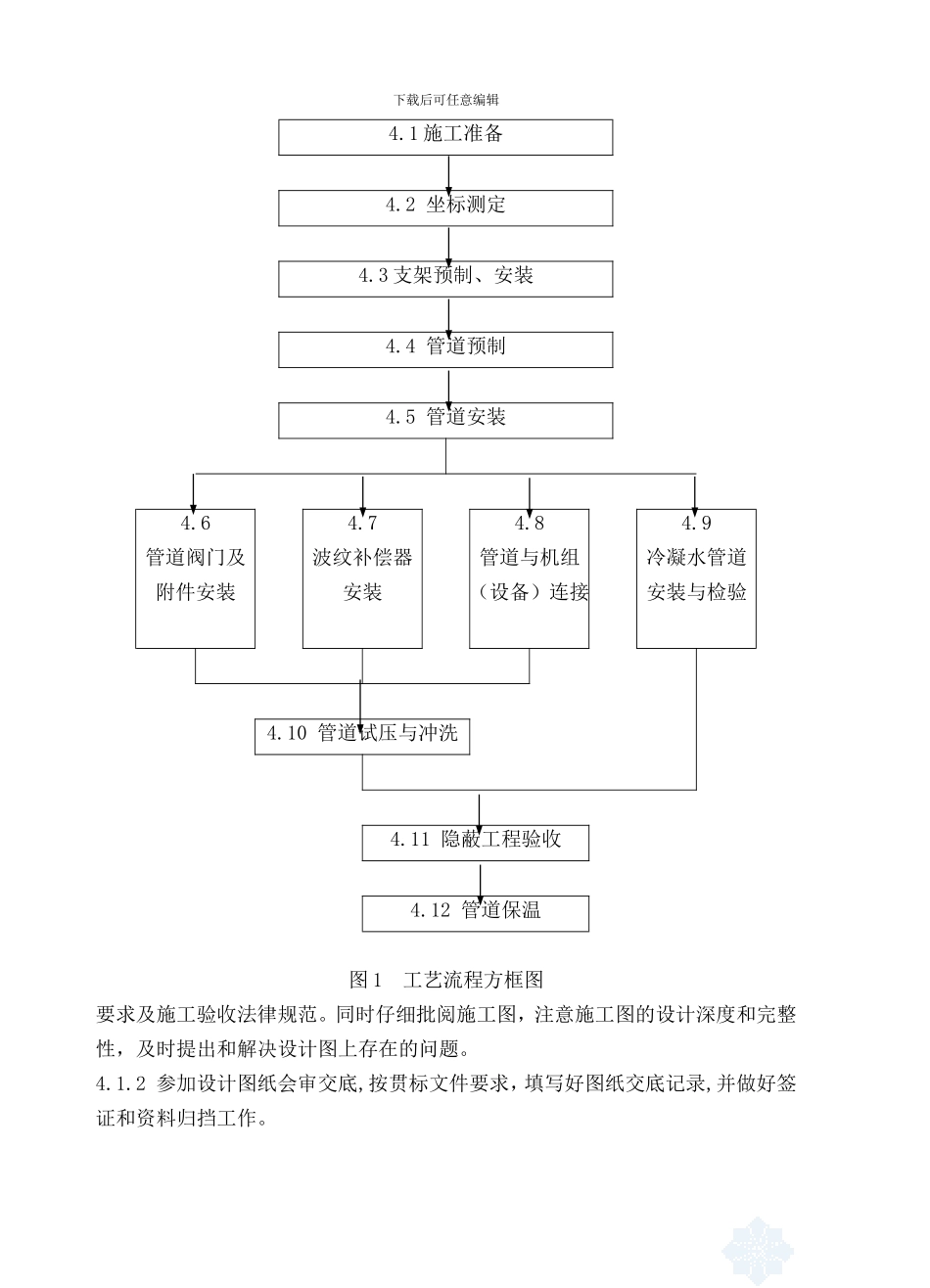

下载后可任意编辑空调水系统管道施工工艺1 范围 本工艺适用于工业与民用建筑的空调水系统的冷冻水、冷却水及冷凝水管道的施工。 该系统的设计工作压力 0≤P≤1.6MPa，介质温度 7℃～95℃，材质为碳素钢管（包括镀锌碳素钢管），连接型式为焊接或螺纹连接（其中冷凝水管也可采纳给水聚氯乙烯管道，承插粘接连接）。2 引用标准 下列标准所包含的条文，通过在本工艺标准中引用而构成为本工艺标准的条文。在本工艺标准出版时，所示版本均为有效。所有标准都会被修订，使用本工艺标准的各方应探讨使用下列标准最新版本的可能性。 GBJ126-89 工业设备及管道绝热工程施工及验收法律规范 GB50235-97 工业金属管道工程施工及验收法律规范 GB50236-98 现场设备、工业管道焊接工程施工及验收法律规范 GB50243-97 通风与空调工程施工及验收法律规范 CECS41：92 建筑给水硬聚氯乙烯管道设计与施工验收规程 ZD-1.1-91 中压管道试压工艺规程 ZD-1.4-92 高层建筑管道试压工艺 ZA-1.8（96）工业设备与管道绝热施工工艺 GD101 管道工程常用加工件图集（第一集） 试行 中低压碳素钢管道安装施工工艺3 工艺流程方框图(见图 1)4 工艺过程 空调水系统管道的施工及验收应符合 GB50243、GB50235 以及 CECS41 的有关规定。4.1 施工准备4.1.1 熟悉施工图纸与管道工艺流程、输送介质温度、压力与连接形式等的技术下载后可任意编辑4.1 施工准备4.2 坐标测定4.3 支架预制、安装4.4 管道预制4.5 管道安装4.6管道阀门及附件安装4.7波纹补偿器安装4.8管道与机组（设备）连接4.9冷凝水管道安装与检验4.10 管道试压与冲洗4.11 隐蔽工程验收4.12 管道保温 图 1 工艺流程方框图要求及施工验收法律规范。同时仔细批阅施工图，注意施工图的设计深度和完整性，及时提出和解决设计图上存在的问题。4.1.2 参加设计图纸会审交底,按贯标文件要求，填写好图纸交底记录,并做好签证和资料归挡工作。下载后可任意编辑4.1.3 编制施工预算, 按贯标文件要求，根据预算和工程进度准备提供公司规定的合格分供方生产的材料。4.1.4 根据施工组织设计要求编制简要施工方案。向施工班组进行安全、技术交底,交技术执行标准、验收法律规范,交施工方法、工艺技术要求,并签发施工交底记录和施工作业任务书。4.1.5 根据工程进度,按施工预算及时提出要料计划及加工件加工计划。进入库房或指定位置的材料,必须具备产品质量保证书和合格证,同时还应按验收法律规...
