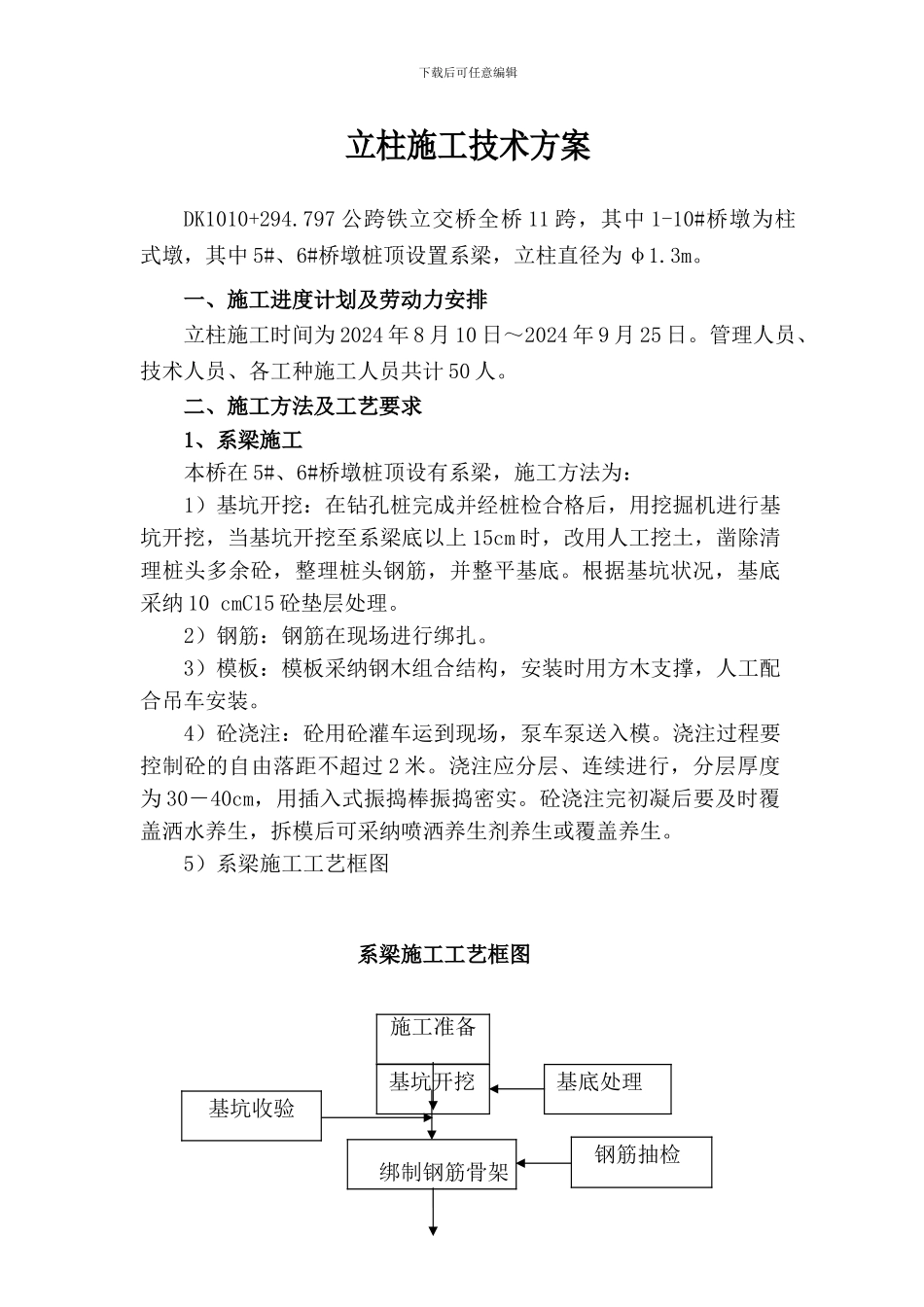

基坑开挖 钢筋抽检基底处理 下载后可任意编辑立柱施工技术方案DK1010+294.797 公跨铁立交桥全桥 11 跨，其中 1-10#桥墩为柱式墩，其中 5#、6#桥墩桩顶设置系梁，立柱直径为 φ1.3m。 一、施工进度计划及劳动力安排立柱施工时间为 2024 年 8 月 10 日～2024 年 9 月 25 日。管理人员、技术人员、各工种施工人员共计 50 人。二、施工方法及工艺要求1、系梁施工本桥在 5#、6#桥墩桩顶设有系梁，施工方法为：1）基坑开挖：在钻孔桩完成并经桩检合格后，用挖掘机进行基坑开挖，当基坑开挖至系梁底以上 15cm 时，改用人工挖土，凿除清理桩头多余砼，整理桩头钢筋，并整平基底。根据基坑状况，基底采纳 10 cmC15 砼垫层处理。2）钢筋：钢筋在现场进行绑扎。3）模板：模板采纳钢木组合结构，安装时用方木支撑，人工配合吊车安装。4）砼浇注：砼用砼灌车运到现场，泵车泵送入模。浇注过程要控制砼的自由落距不超过 2 米。浇注应分层、连续进行，分层厚度为 30－40cm，用插入式振捣棒振捣密实。砼浇注完初凝后要及时覆盖洒水养生，拆模后可采纳喷洒养生剂养生或覆盖养生。5）系梁施工工艺框图 系梁施工工艺框图 施工准备 绑制钢筋骨架 基坑收验 回 填 砼拌和运输 原材料检验 拆模板、养护下载后可任意编辑 安装模板 浇 筑 砼 2、墩柱施工在系梁质量检验合格后，才能进行墩柱的施工。柱式墩模板采纳双半圆定型钢模板，砼采纳砼搅拌运输车运至现场、吊送入模。工艺流程墩柱放线→墩底砼凿毛并清理→焊接墩柱钢筋→安装墩柱模板→浇筑墩柱砼→模板拆除→砼养护1.将预埋钢筋上的锈、水泥浆清除洁净，承台、系梁顶部砼应凿毛，清洗。2.测量放样：放出立柱中心点。3.安装钢筋笼：用吊垂线对准立柱中心点，用吊车将竖向立筋吊装到位，标出焊接部位，按顺序焊接在预埋钢筋上，同时根据垂线，安设好加箍筋，保证钢筋骨架的位置不偏移立柱中心。4.钢筋焊接之前，用钢丝刷清除油污、铁锈、双面缝 5d，宽度≥0.7d，焊缝深度≥0.3d，表面要求无咬边、裂纹，焊缝饱满，无焊瘤，焊透现象。5.钢筋笼制作好后，四周均匀绑好水泥垫块，以保证保护层厚度。下载后可任意编辑立模之前，请监理工程师验收。6.模板安装：模板要求表面光滑，垂直度符合法律规范要求。接缝用橡胶板拼装紧密，保证浇注砼时不漏浆，并在模板上涂抹脱模剂，涂抹时均匀，以免立模后影响砼接缝质量。立模后，对柱模进行调校，确保立柱的垂直度。根据现场地理...
