竖井施工作业指导书2VIP免费

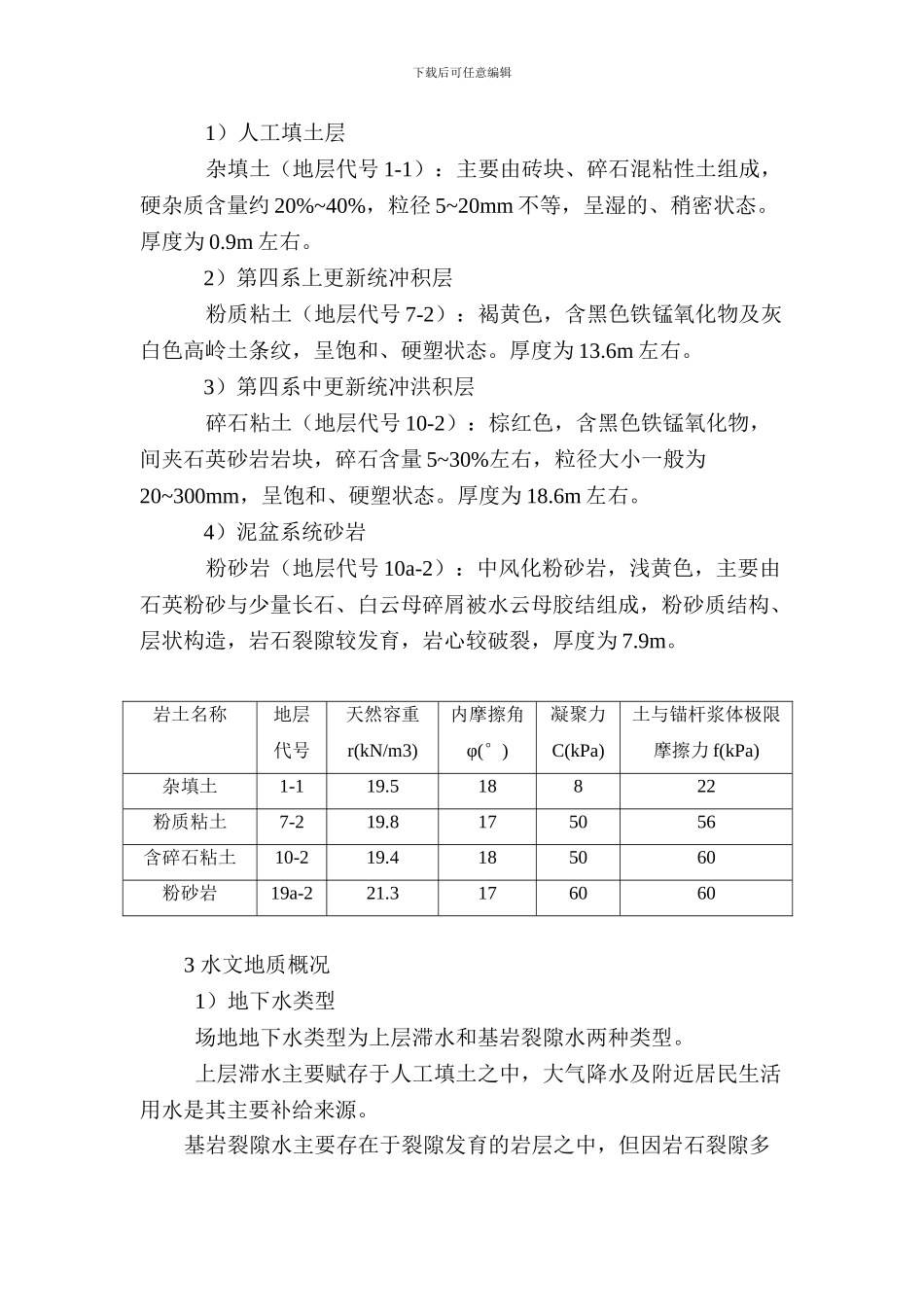

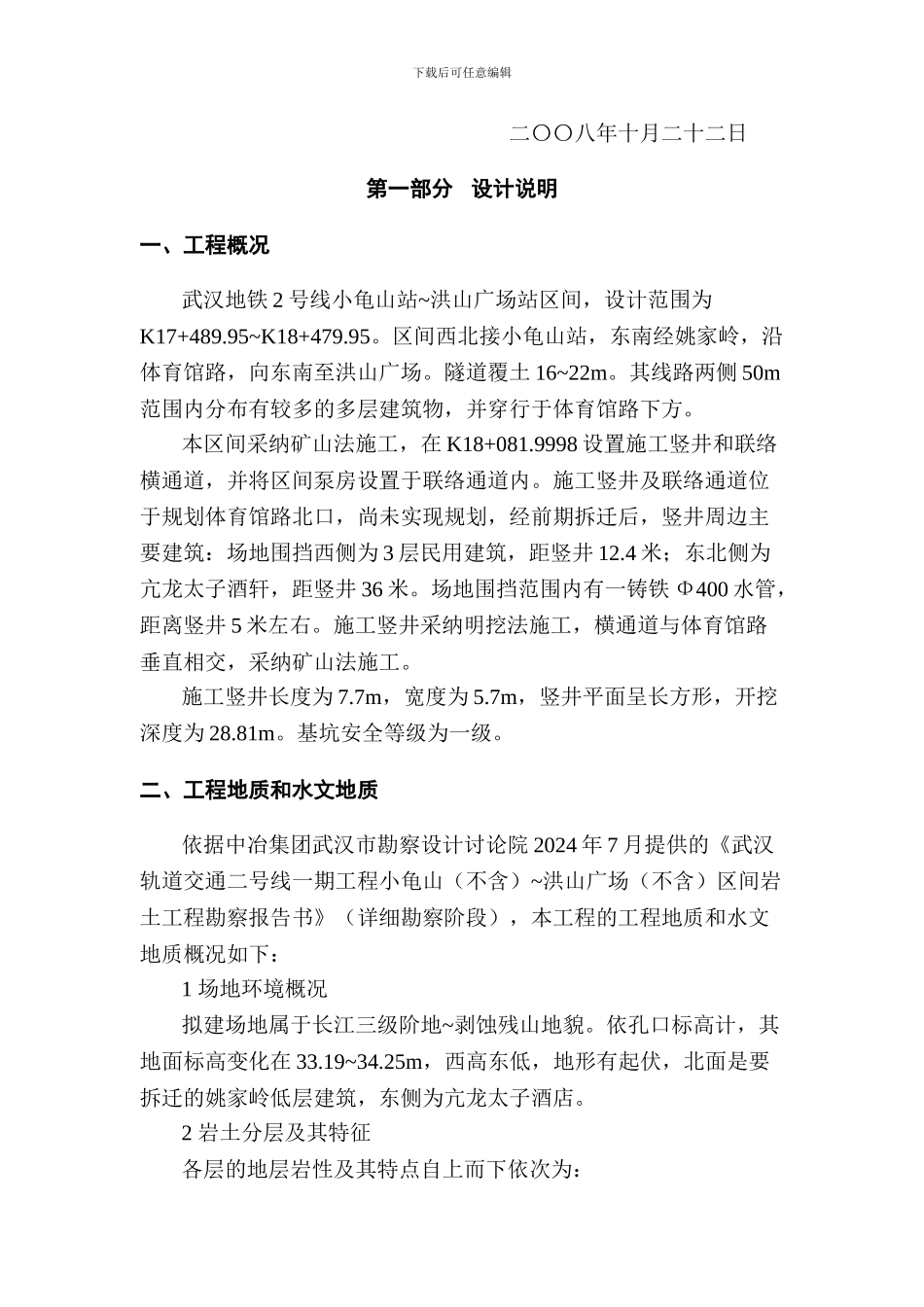

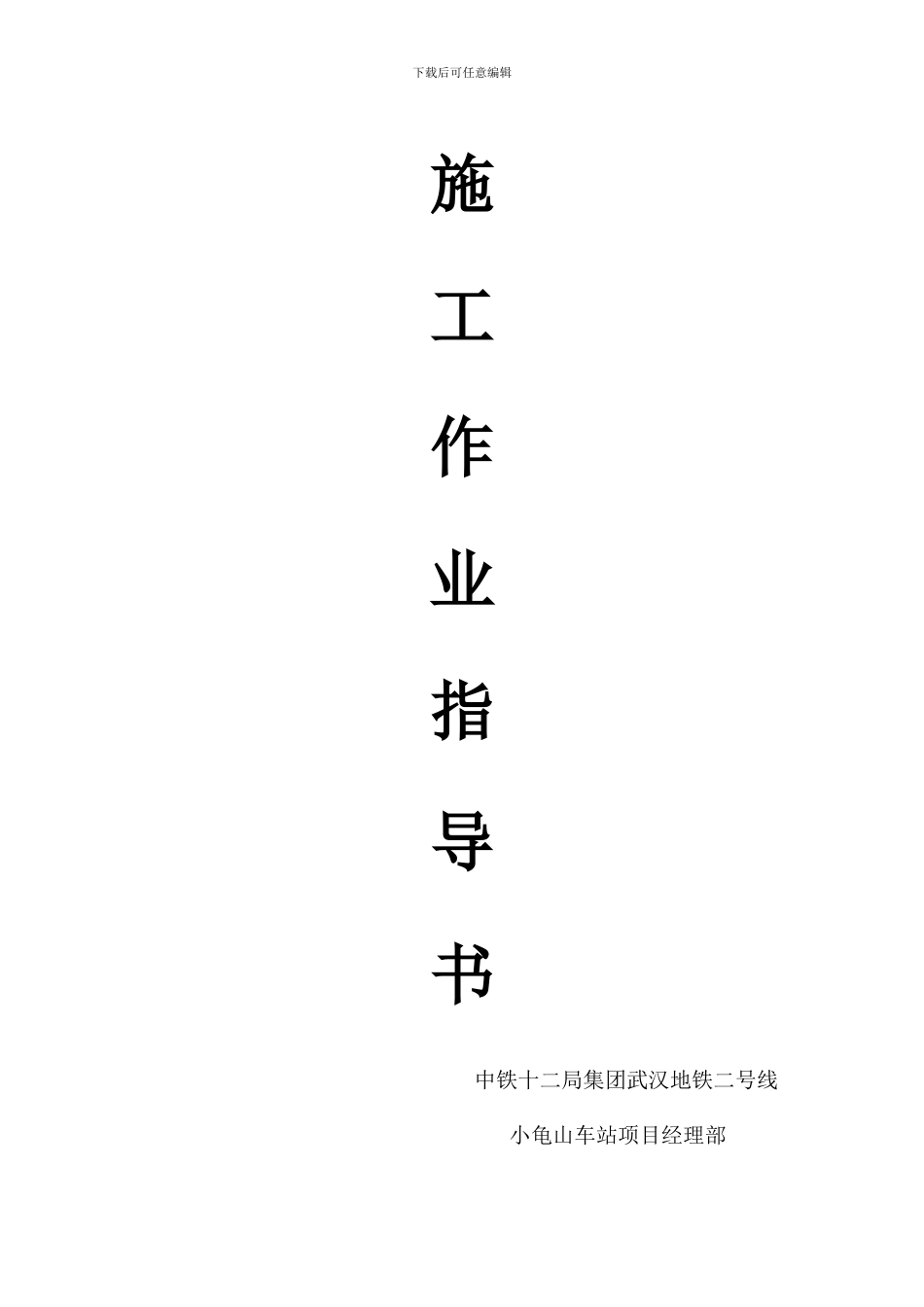

下载后可任意编辑施工作业指导书中铁十二局集团武汉地铁二号线小龟山车站项目经理部下载后可任意编辑二〇〇八年十月二十二日第一部分 设计说明一、工程概况武汉地铁 2 号线小龟山站~洪山广场站区间，设计范围为K17+489.95~K18+479.95。区间西北接小龟山站，东南经姚家岭，沿体育馆路，向东南至洪山广场。隧道覆土 16~22m。其线路两侧 50m范围内分布有较多的多层建筑物，并穿行于体育馆路下方。本区间采纳矿山法施工，在 K18+081.9998 设置施工竖井和联络横通道，并将区间泵房设置于联络通道内。施工竖井及联络通道位于规划体育馆路北口，尚未实现规划，经前期拆迁后，竖井周边主要建筑：场地围挡西侧为 3 层民用建筑，距竖井 12.4 米；东北侧为亢龙太子酒轩，距竖井 36 米。场地围挡范围内有一铸铁 Φ400 水管，距离竖井 5 米左右。施工竖井采纳明挖法施工，横通道与体育馆路垂直相交，采纳矿山法施工。施工竖井长度为 7.7m，宽度为 5.7m，竖井平面呈长方形，开挖深度为 28.81m。基坑安全等级为一级。二、工程地质和水文地质依据中冶集团武汉市勘察设计讨论院 2024 年 7 月提供的《武汉轨道交通二号线一期工程小龟山（不含）~洪山广场（不含）区间岩土工程勘察报告书》（详细勘察阶段），本工程的工程地质和水文地质概况如下：1 场地环境概况拟建场地属于长江三级阶地~剥蚀残山地貌。依孔口标高计，其地面标高变化在 33.19~34.25m，西高东低，地形有起伏，北面是要拆迁的姚家岭低层建筑，东侧为亢龙太子酒店。2 岩土分层及其特征各层的地层岩性及其特点自上而下依次为：下载后可任意编辑1）人工填土层杂填土（地层代号 1-1）：主要由砖块、碎石混粘性土组成，硬杂质含量约 20%~40%，粒径 5~20mm 不等，呈湿的、稍密状态。厚度为 0.9m 左右。2）第四系上更新统冲积层粉质粘土（地层代号 7-2）：褐黄色，含黑色铁锰氧化物及灰白色高岭土条纹，呈饱和、硬塑状态。厚度为 13.6m 左右。3）第四系中更新统冲洪积层碎石粘土（地层代号 10-2）：棕红色，含黑色铁锰氧化物，间夹石英砂岩岩块，碎石含量 5~30%左右，粒径大小一般为20~300mm，呈饱和、硬塑状态。厚度为 18.6m 左右。4）泥盆系统砂岩粉砂岩（地层代号 10a-2）：中风化粉砂岩，浅黄色，主要由石英粉砂与少量长石、白云母碎屑被水云母胶结组成，粉砂质结构、层状构造，岩石裂隙较发育，岩心较破裂，厚度为 7.9m。岩土名称地层代号天然容重r(kN/m3)内摩...
