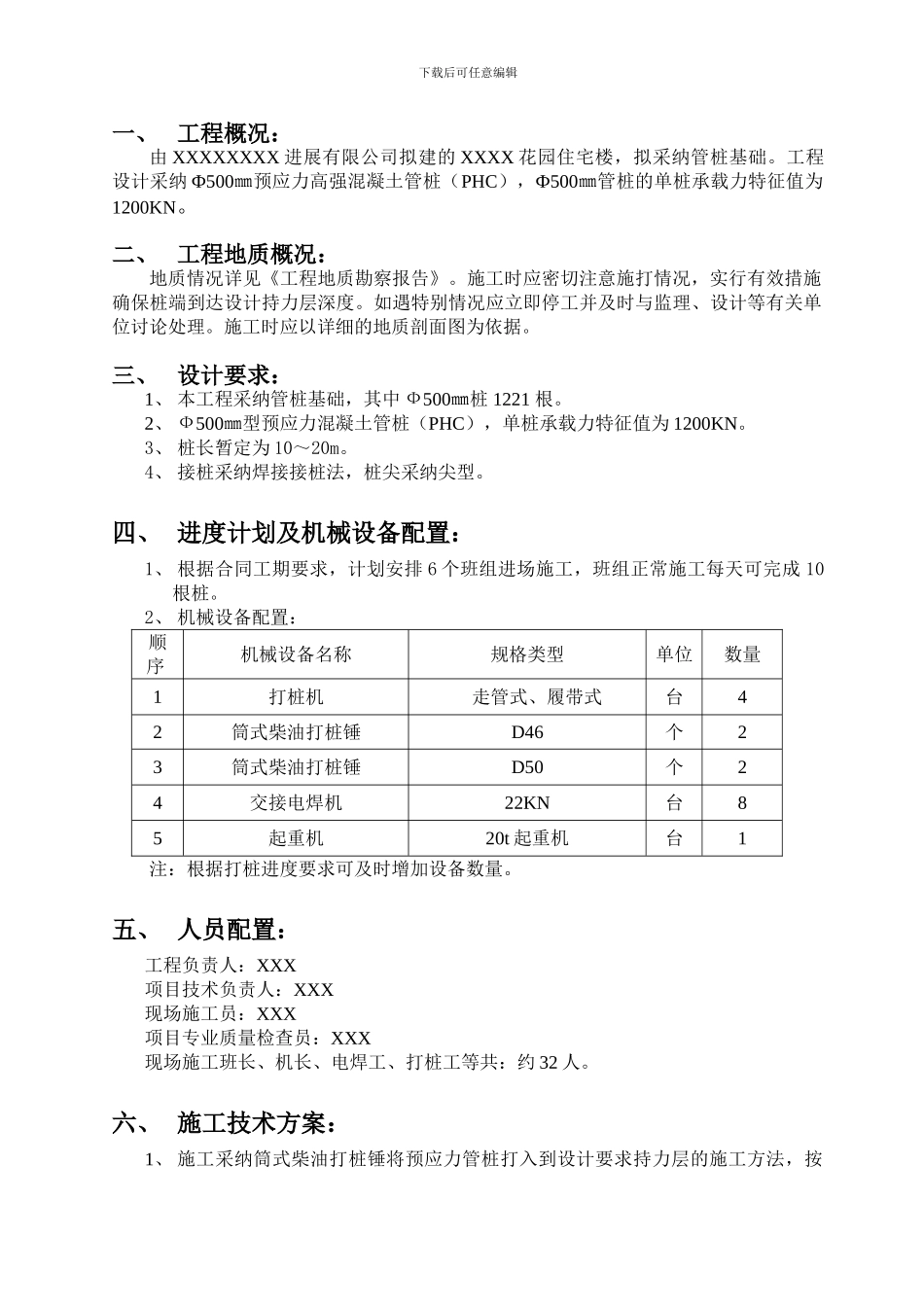

下载后可任意编辑一、 工程概况：由 XXXXXXXX 进展有限公司拟建的 XXXX 花园住宅楼，拟采纳管桩基础。工程设计采纳 Ф500㎜预应力高强混凝土管桩（PHC），Ф500㎜管桩的单桩承载力特征值为1200KN。二、 工程地质概况：地质情况详见《工程地质勘察报告》。施工时应密切注意施打情况，实行有效措施确保桩端到达设计持力层深度。如遇特别情况应立即停工并及时与监理、设计等有关单位讨论处理。施工时应以详细的地质剖面图为依据。三、 设计要求：1、 本工程采纳管桩基础，其中 Ф500㎜桩 1221 根。2、 Ф500㎜型预应力混凝土管桩（PHC），单桩承载力特征值为 1200KN。3、 桩长暂定为 10～20m。4、 接桩采纳焊接接桩法，桩尖采纳尖型。四、 进度计划及机械设备配置：1、 根据合同工期要求，计划安排 6 个班组进场施工，班组正常施工每天可完成 10根桩。2、 机械设备配置： 顺序机械设备名称规格类型单位数量1打桩机走管式、履带式台42筒式柴油打桩锤D46个23筒式柴油打桩锤D50个24交接电焊机22KN台85起重机20t 起重机台1 注：根据打桩进度要求可及时增加设备数量。五、 人员配置：工程负责人：XXX项目技术负责人：XXX 现场施工员：XXX项目专业质量检查员：XXX现场施工班长、机长、电焊工、打桩工等共：约 32 人。六、 施工技术方案：1、 施工采纳筒式柴油打桩锤将预应力管桩打入到设计要求持力层的施工方法，按下载后可任意编辑设计本工程桩承载类型为摩擦端承桩，现选用柴油锤型为 D46、D50（上活塞冲击体分别重 4.6t、5.0t）。施工中应严格执行国家和广东省的技术法律规范规程；仔细根据本施工组织方案进行施工。2、 按设计要求采纳 Ф500㎜型预应力高强混凝土管桩，桩身强度为 C80 级。3、 根据设计承载力要求，结合工程地质情况，现初步确定收锤标准为：① 当用 D46 锤或 D50 锤施打 Ф500 桩时，锤跳高 1.8～2.0 m,最后贯入度不大于 25㎜/十击,控制三阵锤。② 收锤时除满足贯入度要求外，桩端尚应到达地质资料显示的持力层深度，若桩端达不到持力层则应增加施打三阵锤均符合贯入度要求时才可以收锤，并及时通知设计、监理等进行处理。4、 最终施工采纳的收锤标准须通过现场试打桩时由设计、业主和监理等共同讨论确定。七、 管桩基础施工：1．施工前准备工作：1．1 施工现场应“三通一平”，现场地面平整，不能过于松软，基本应满足打桩机稳定的要求。1．2 调查场地及毗邻区域内的地下及地上...
