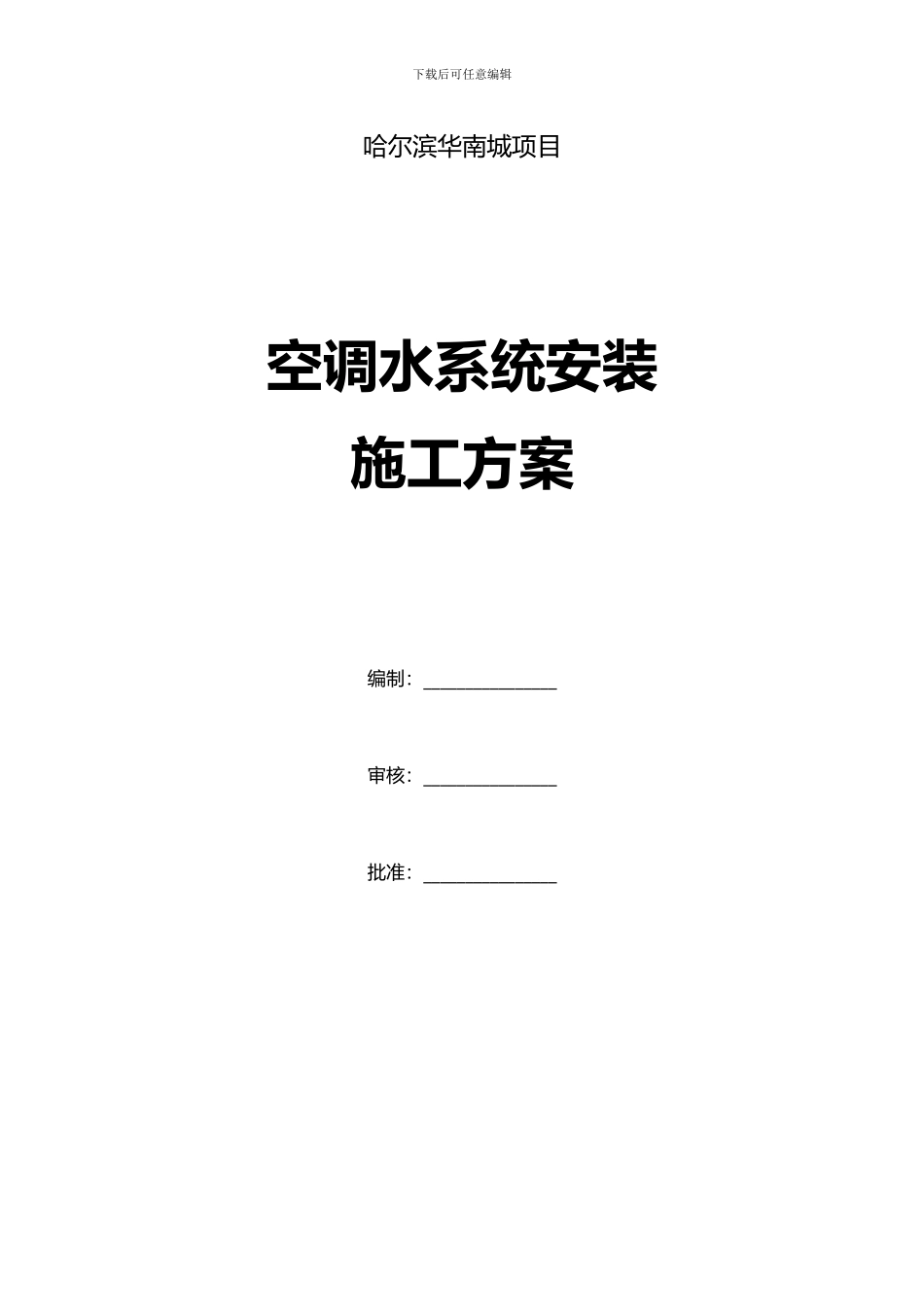

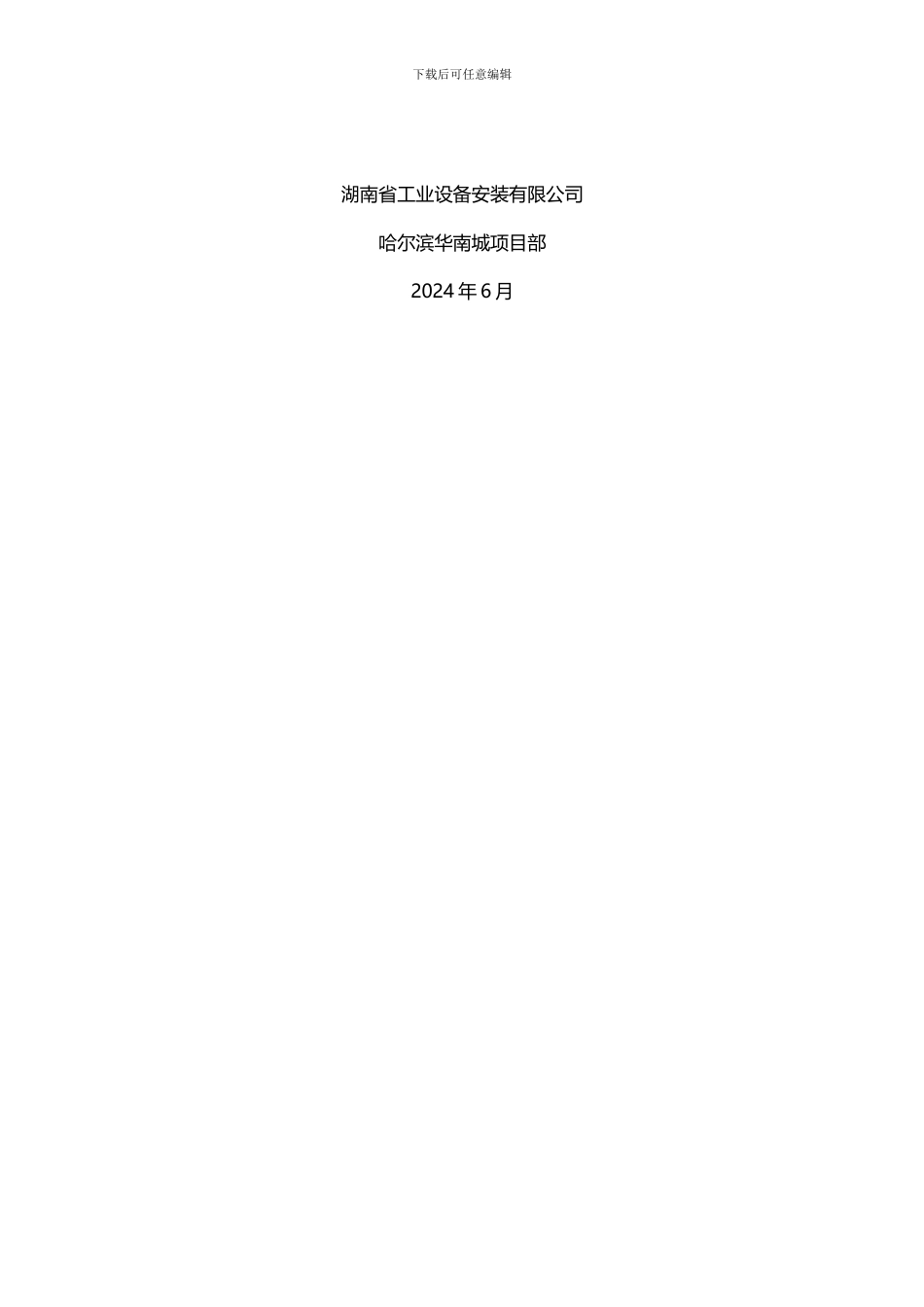

下载后可任意编辑哈尔滨华南城项目空调水系统安装施工方案编制：________________审核：________________批准：________________下载后可任意编辑湖南省工业设备安装有限公司哈尔滨华南城项目部2024 年 6 月下载后可任意编辑一、编制说明1.1 编制依据本施工方案专门针对哈尔滨华南城室内采暖系统安装的施工特点，为提高工效、降低成本、保证质量而编制的施工技术措施和安全技术措施。本施工方案编制依据如下：由建设方提供的全套有效图纸、工程合同、图纸会审记录、设计交底、设备及产品安装说明书、设计变更等。本工程施工组织设计。施工验收法律规范《建筑给水排水及采暖工程施工质量验收法律规范》 GB50242-2024，图纸上套用的标准图集和其他法律规范。1.2 工程概况1.2.1 工程说明工程名称：哈尔滨华南城项目部建设地点：黑龙江省哈尔滨市道外区团结镇层数： 地上 3 层，局部 2 层栋数：44 栋承包方式：机电设备安装工程专业承包。本工程为哈尔滨华南城有限公司开发建设的哈尔滨华南城现代商贸物流城项目，为精品商业 B 区的室内采暖工程。 B 区各栋楼层均有采暖供应，采暖系统采纳分户独立循环系统型式，热表装置设于室内表箱内，采暖总干管设于顶楼架底，实行双管同程式，分支立管异程式，各个用户采纳单管水平串联式。采纳 SC(WS)TYZ3-6-6(8/10)(745) 型铸铁散热器采暖系统，每组散热器进出水方向为同侧上进下出.散热器的工作压力应大于或等于0.55MPa，每组散热器均设手动放气阀和供水球阀、回水手动（自动）温控阀，以上配件均由散热器生产商提供,散热器订货时应认真对比图纸确定左右式及散热器结构,根据散热器长度正确预留接头施工槽。采暖系统供回水干管采纳焊接钢管,DN 小于或等于 50 毫米采纳螺纹连接,DN 大于 50 毫米采纳焊接；供/回水温度为 95°/70°。热源设置在 C6 栋（商业中心）换热站，供各栋楼采暖，换热站设计与施工由当地城市热力公司承担。1.2.2 分部分项划分分部：室内采暖系统分项：管道及配件安装，散热器安装，系统水压试压及调试，防腐，绝热。1.2.3 工程特点和难点冬季施工期长，气温低：哈尔滨位于北纬 44°，冬季施工期长达六个月，最低气温低达零下二十几度。冬季施工将根据现场施工情况，实行采暖保温措施。工程范围、工程量大，工期紧：哈尔滨华南城 2 标段 B 区总建筑面积近 14 万平方米（B 区共有 44 栋楼以及室外管网等），涵盖专业有电气...
