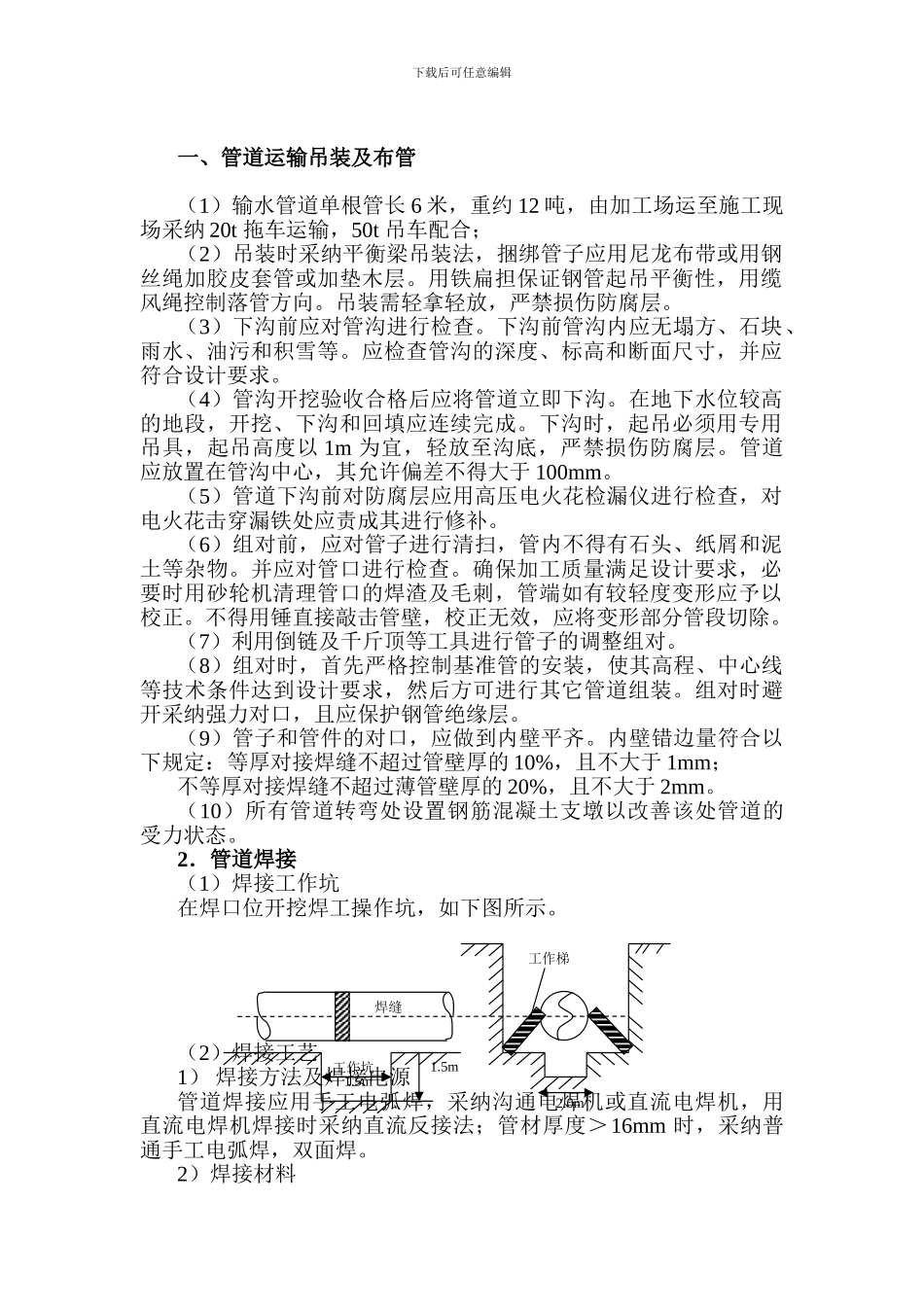

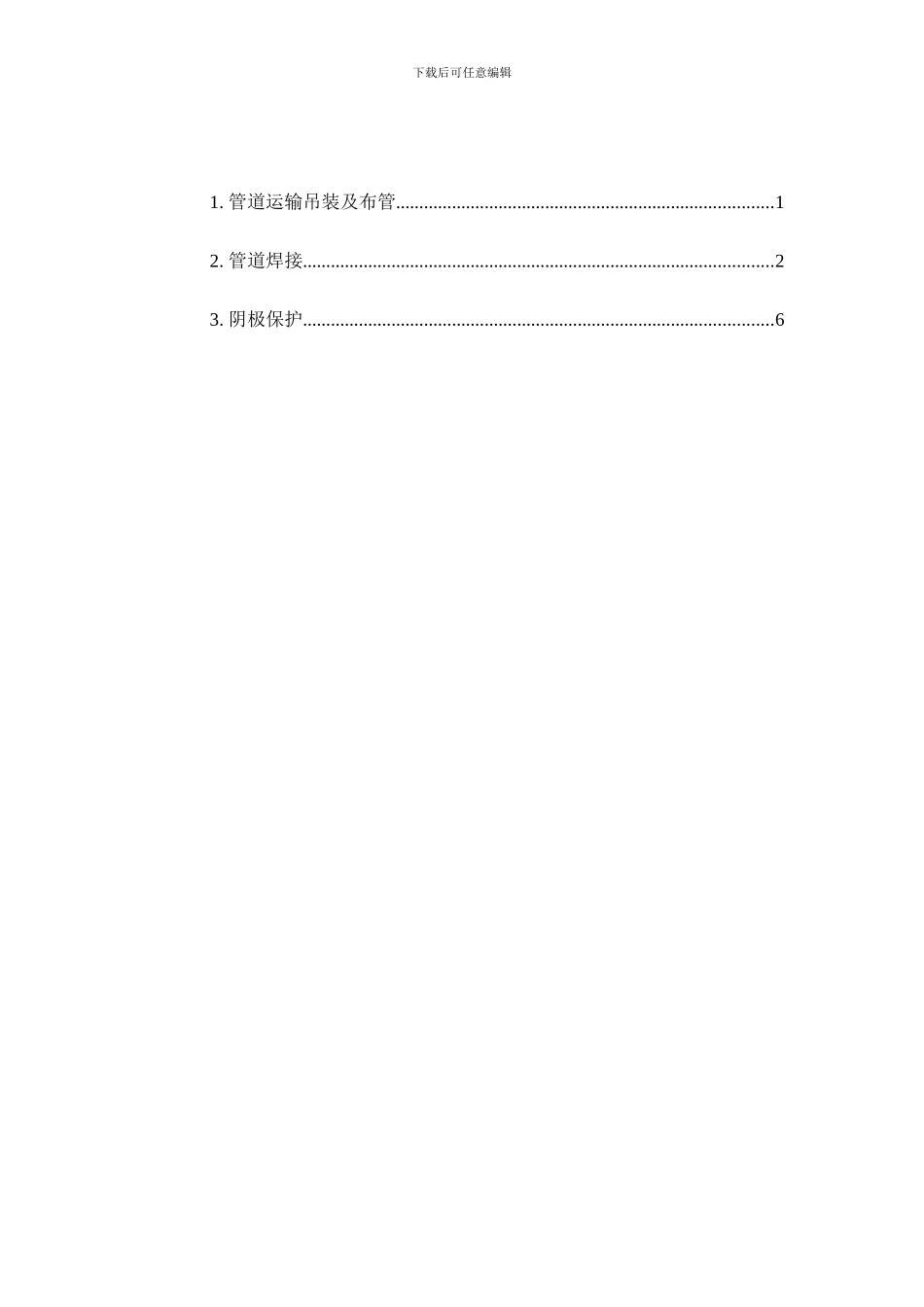

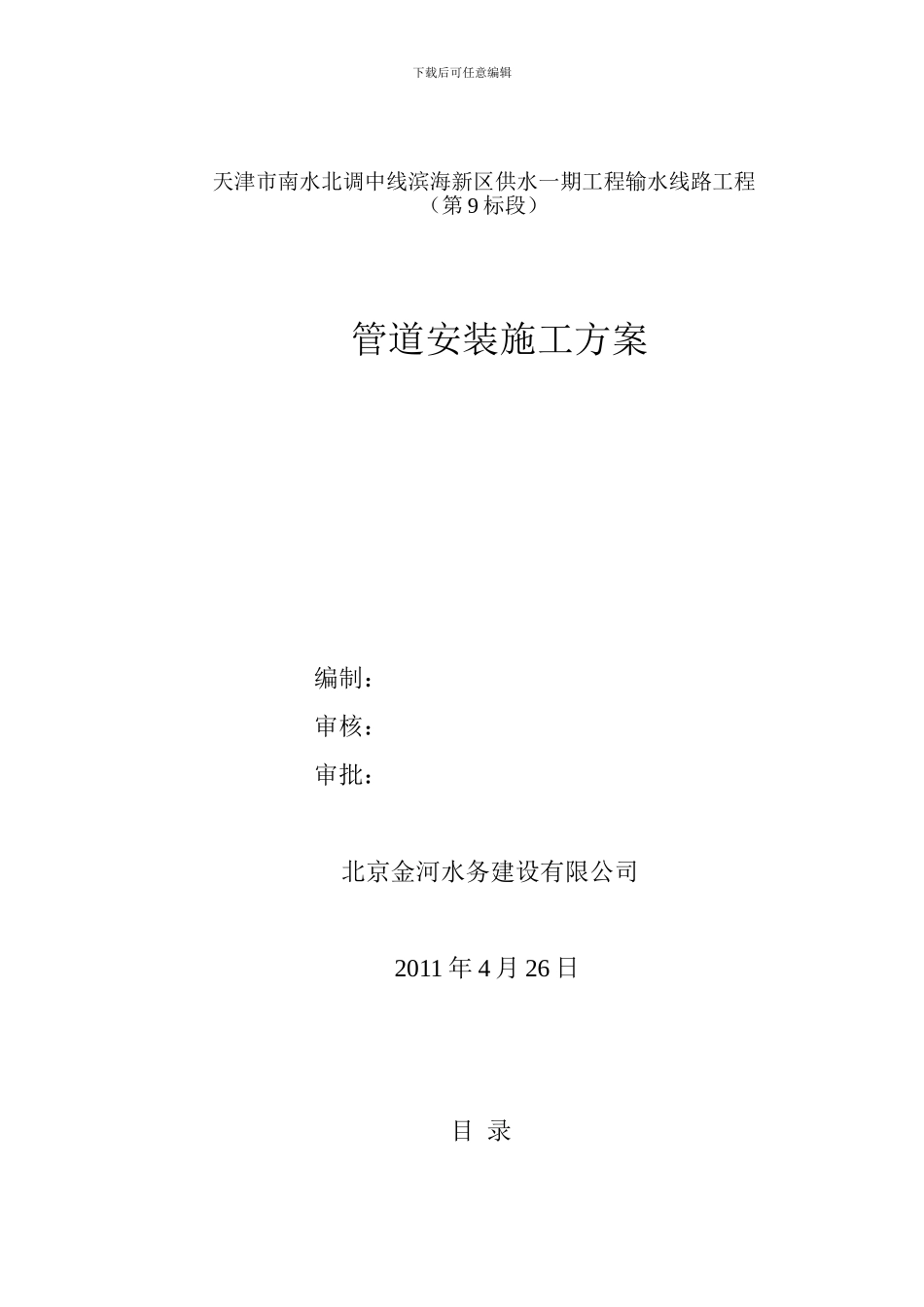

下载后可任意编辑天津市南水北调中线滨海新区供水一期工程输水线路工程（第 9 标段）管道安装施工方案编制：审核：审批： 北京金河水务建设有限公司2011 年 4 月 26 日目 录下载后可任意编辑1. 管道运输吊装及布管.................................................................................12. 管道焊接.....................................................................................................23. 阴极保护.....................................................................................................6下载后可任意编辑一、管道运输吊装及布管（1）输水管道单根管长 6 米，重约 12 吨，由加工场运至施工现场采纳 20t 拖车运输，50t 吊车配合；（2）吊装时采纳平衡梁吊装法，捆绑管子应用尼龙布带或用钢丝绳加胶皮套管或加垫木层。用铁扁担保证钢管起吊平衡性，用缆风绳控制落管方向。吊装需轻拿轻放，严禁损伤防腐层。（3）下沟前应对管沟进行检查。下沟前管沟内应无塌方、石块、雨水、油污和积雪等。应检查管沟的深度、标高和断面尺寸，并应符合设计要求。（4）管沟开挖验收合格后应将管道立即下沟。在地下水位较高的地段，开挖、下沟和回填应连续完成。下沟时，起吊必须用专用吊具，起吊高度以 1m 为宜，轻放至沟底，严禁损伤防腐层。管道应放置在管沟中心，其允许偏差不得大于 100mm。（5）管道下沟前对防腐层应用高压电火花检漏仪进行检查，对电火花击穿漏铁处应责成其进行修补。（6）组对前，应对管子进行清扫，管内不得有石头、纸屑和泥土等杂物。并应对管口进行检查。确保加工质量满足设计要求，必要时用砂轮机清理管口的焊渣及毛刺，管端如有较轻度变形应予以校正。不得用锤直接敲击管壁，校正无效，应将变形部分管段切除。（7）利用倒链及千斤顶等工具进行管子的调整组对。（8）组对时，首先严格控制基准管的安装，使其高程、中心线等技术条件达到设计要求，然后方可进行其它管道组装。组对时避开采纳强力对口，且应保护钢管绝缘层。（9）管子和管件的对口，应做到内壁平齐。内壁错边量符合以下规定：等厚对接焊缝不超过管壁厚的 10%，且不大于 1mm；不等厚对接焊缝不超过薄管壁厚的 20%，且不大于 2mm。（10）所有管道转弯处设置钢筋混凝土支墩以改善该处管道的受力状态。2．管道焊接（1）焊接工作坑在焊口位开挖焊工操作坑，如下图所示。（2）焊接工艺1） 焊接方法...
