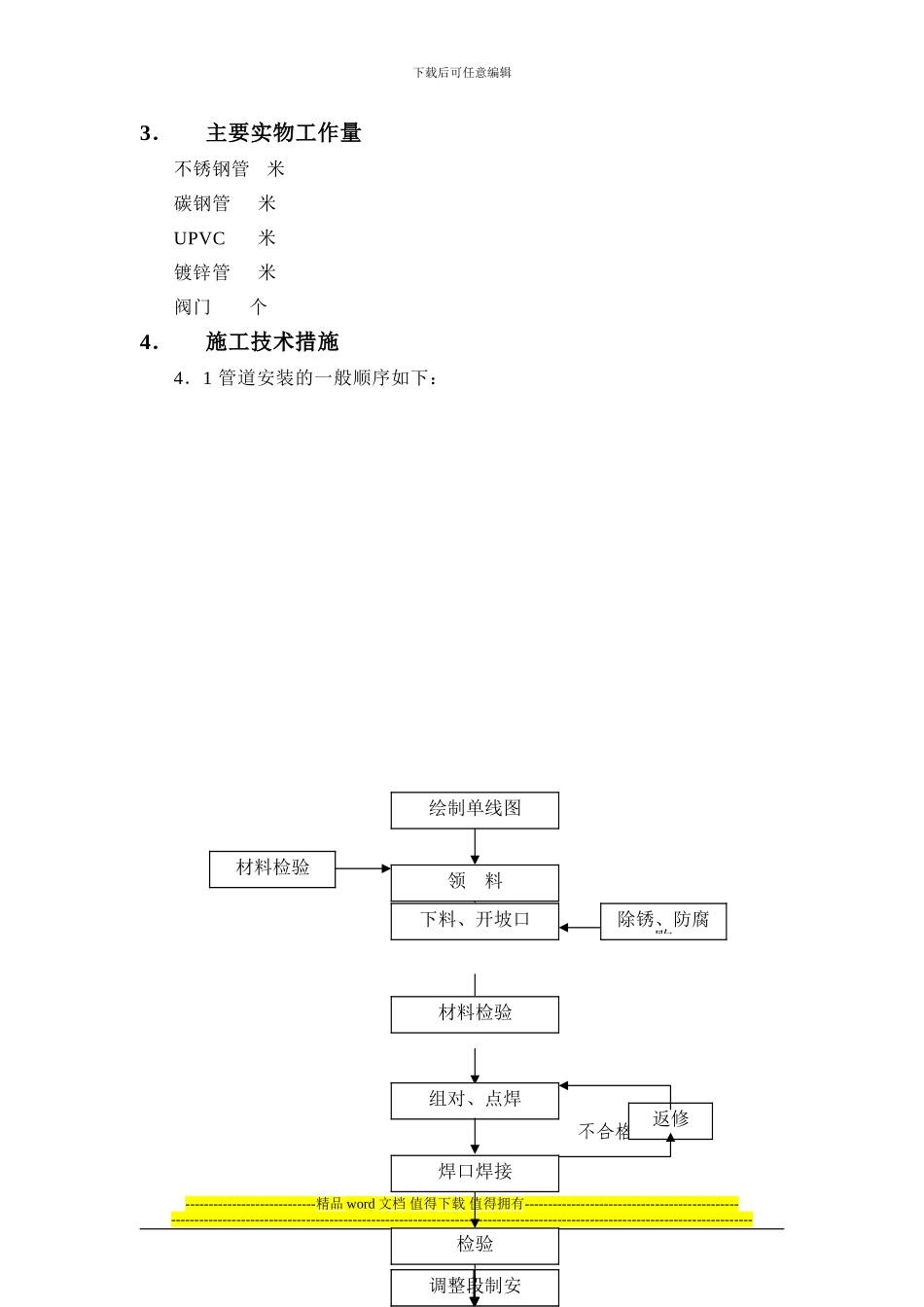

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】1．概述本工程是南通制药总厂退城进郊，实施 GMP 技术改造的工程。主要分为三个部分：中药制剂车间、西药制剂车间及办公楼。管道的材料有 20#钢、316L、1Cr18Ni9Ti、304、UPVC，镀锌钢管（Q235-A）。由于施工周期短，与土建交叉作业多，因此要合理安排施工任务，质量、安全、进度三者都必须保证。2．编制依据2．1 设计院设计施工图2．2GB50235-97、GB50236-98----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑3．主要实物工作量不锈钢管 米碳钢管 米UPVC 米镀锌管 米阀门 个4．施工技术措施4．1 管道安装的一般顺序如下： 脱脂 碱洗 不合格----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------绘制单线图领 料下料、开坡口组对、点焊焊口焊接检验现场预安装调整段制安除锈、防腐败材料检验材料检验返修下载后可任意编辑 合格 4．2 施工准备施工技术准备：施工技术负责人组织有关技术人员、技术工人和有关管理人员，学习施工图纸、技术文件和施工验收标准法律规范，明确工程质量要求，编制施工技术交底，并向施工人员作好技术交底。施工人员准备：参加施工作业人员必须参加通过安全技术培训，取得上岗作业资格证书，参加焊接的焊工必须持有关劳动部门考核合格的焊工合格证，并有相应材质的合格项目，并得到业主的认可。材料准备：加大材料的管理工作。配备专业的材料管理人员实行按单线图领料的方式。复合管要堆放平整，远离热源及火源，并挂牌标识，严禁在附近动火。不锈钢管、碳钢管要分开存放。施工机具的准备：现场施工需要的机具要及早调配，必须保证现场施工需要。施工场地的准备：按施工现场总平面布置图布置管道预制场地及脱脂场地，在现场建立预制厂，使管道预制作工作工厂化，由于管道集中在两个车间内，空间小，管道集中，阀件多，大多数与设备连接，必须根据单...
