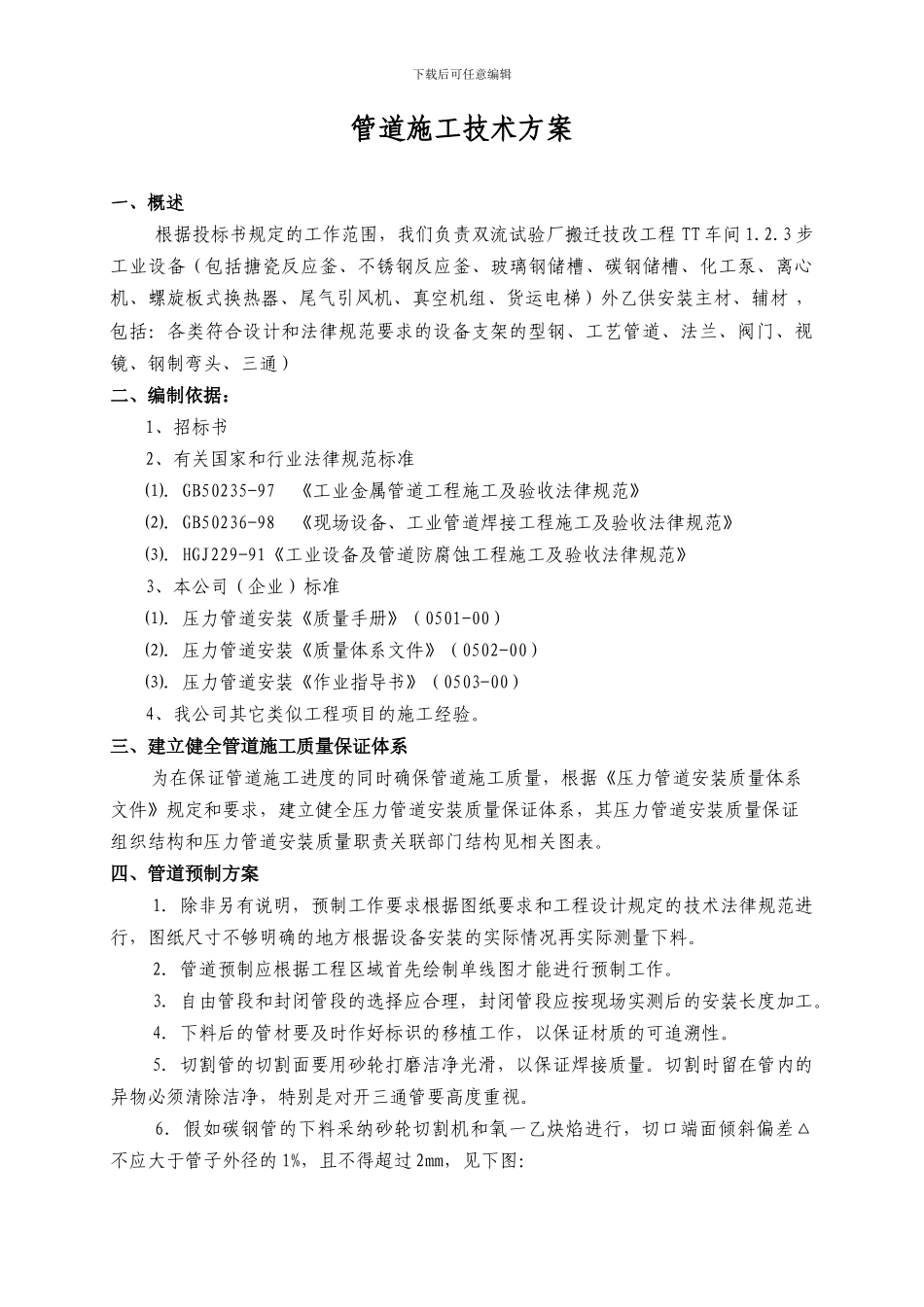

下载后可任意编辑管道施工技术方案一、概述根据投标书规定的工作范围，我们负责双流试验厂搬迁技改工程 TT 车间 1.2.3 步工业设备（包括搪瓷反应釜、不锈钢反应釜、玻璃钢储槽、碳钢储槽、化工泵、离心机、螺旋板式换热器、尾气引风机、真空机组、货运电梯）外乙供安装主材、辅材 ，包括：各类符合设计和法律规范要求的设备支架的型钢、工艺管道、法兰、阀门、视镜、钢制弯头、三通）二、编制依据：1、招标书 2、有关国家和行业法律规范标准⑴．GB50235-97 《工业金属管道工程施工及验收法律规范》⑵．GB50236-98 《现场设备、工业管道焊接工程施工及验收法律规范》⑶．HGJ229-91《工业设备及管道防腐蚀工程施工及验收法律规范》3、本公司（企业）标准⑴．压力管道安装《质量手册》（0501-00）⑵．压力管道安装《质量体系文件》（0502-00）⑶．压力管道安装《作业指导书》（0503-00）4、我公司其它类似工程项目的施工经验。三、建立健全管道施工质量保证体系为在保证管道施工进度的同时确保管道施工质量，根据《压力管道安装质量体系文件》规定和要求，建立健全压力管道安装质量保证体系，其压力管道安装质量保证组织结构和压力管道安装质量职责关联部门结构见相关图表。四、管道预制方案1．除非另有说明，预制工作要求根据图纸要求和工程设计规定的技术法律规范进行，图纸尺寸不够明确的地方根据设备安装的实际情况再实际测量下料。2．管道预制应根据工程区域首先绘制单线图才能进行预制工作。3．自由管段和封闭管段的选择应合理，封闭管段应按现场实测后的安装长度加工。4．下料后的管材要及时作好标识的移植工作，以保证材质的可追溯性。5．切割管的切割面要用砂轮打磨洁净光滑，以保证焊接质量。切割时留在管内的异物必须清除洁净，特别是对开三通管要高度重视。6．假如碳钢管的下料采纳砂轮切割机和氧一乙炔焰进行，切口端面倾斜偏差△不应大于管子外径的 1%，且不得超过 2mm，见下图：下载后可任意编辑7．加工不锈钢管、钛管、镍管的工具不能用于碳钢管施工，反之亦然。8．管道坡口制备宜采纳机械方法，也可采纳等离子弧、氧乙炔焰等热加工方法，但必须打磨洁净、平整；管子切割和坡口加工宜采纳机械方法，切割和加工表面不得过热变色，当采纳等离子弧方法切割时，必须用规定方法去除污染层，切割和坡口质量应符合下列要求： A．表面应平整、不得有裂纹、重皮，并应清除毛刺、凹凸、缩口、熔渣及氧化物等； B．切口平面最大倾斜...
