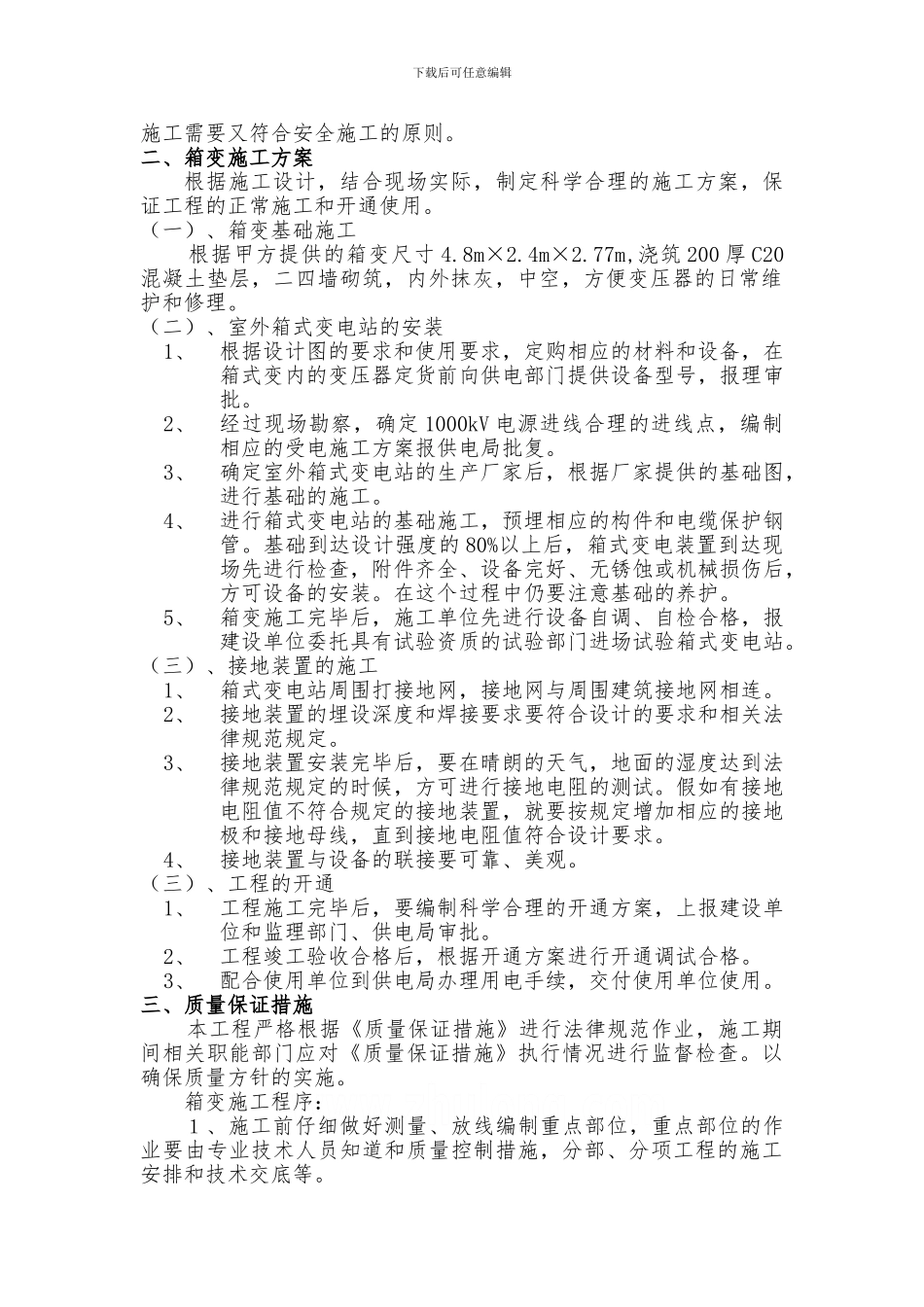

下载后可任意编辑弥渡腾峰商业城第一项目部 A、B 区箱式变压器施工专项方案编制人： 审批人： 审核人： 审核日期： 一、施工原则 结合本工程的现场特点，箱变位置必须符合现场施工原则，安全和用电的方便性尤为重要，结合实际，经经验丰富的技术人员讨论决定，箱变位置位于 A、B 区之间道路的中间部位右侧，既满足了下载后可任意编辑施工需要又符合安全施工的原则。二、箱变施工方案根据施工设计，结合现场实际，制定科学合理的施工方案，保证工程的正常施工和开通使用。（一）、箱变基础施工 根据甲方提供的箱变尺寸 4.8m×2.4m×2.77m,浇筑 200 厚 C20混凝土垫层，二四墙砌筑，内外抹灰，中空，方便变压器的日常维护和修理。（二）、室外箱式变电站的安装1、根据设计图的要求和使用要求，定购相应的材料和设备，在箱式变内的变压器定货前向供电部门提供设备型号，报理审批。2、经过现场勘察，确定 1000kV 电源进线合理的进线点，编制相应的受电施工方案报供电局批复。3、确定室外箱式变电站的生产厂家后，根据厂家提供的基础图，进行基础的施工。4、进行箱式变电站的基础施工，预埋相应的构件和电缆保护钢管。基础到达设计强度的 80%以上后，箱式变电装置到达现场先进行检查，附件齐全、设备完好、无锈蚀或机械损伤后，方可设备的安装。在这个过程中仍要注意基础的养护。5、箱变施工完毕后，施工单位先进行设备自调、自检合格，报建设单位委托具有试验资质的试验部门进场试验箱式变电站。（三）、接地装置的施工1、箱式变电站周围打接地网，接地网与周围建筑接地网相连。2、接地装置的埋设深度和焊接要求要符合设计的要求和相关法律规范规定。3、接地装置安装完毕后，要在晴朗的天气，地面的湿度达到法律规范规定的时候，方可进行接地电阻的测试。假如有接地电阻值不符合规定的接地装置，就要按规定增加相应的接地极和接地母线，直到接地电阻值符合设计要求。4、接地装置与设备的联接要可靠、美观。（三）、工程的开通1、工程施工完毕后，要编制科学合理的开通方案，上报建设单位和监理部门、供电局审批。2、工程竣工验收合格后，根据开通方案进行开通调试合格。3、配合使用单位到供电局办理用电手续，交付使用单位使用。三、质量保证措施本工程严格根据《质量保证措施》进行法律规范作业，施工期间相关职能部门应对《质量保证措施》执行情况进行监督检查。以确保质量方针的实施。箱变施工程序：１、施工前仔细做好测量、放线编...
