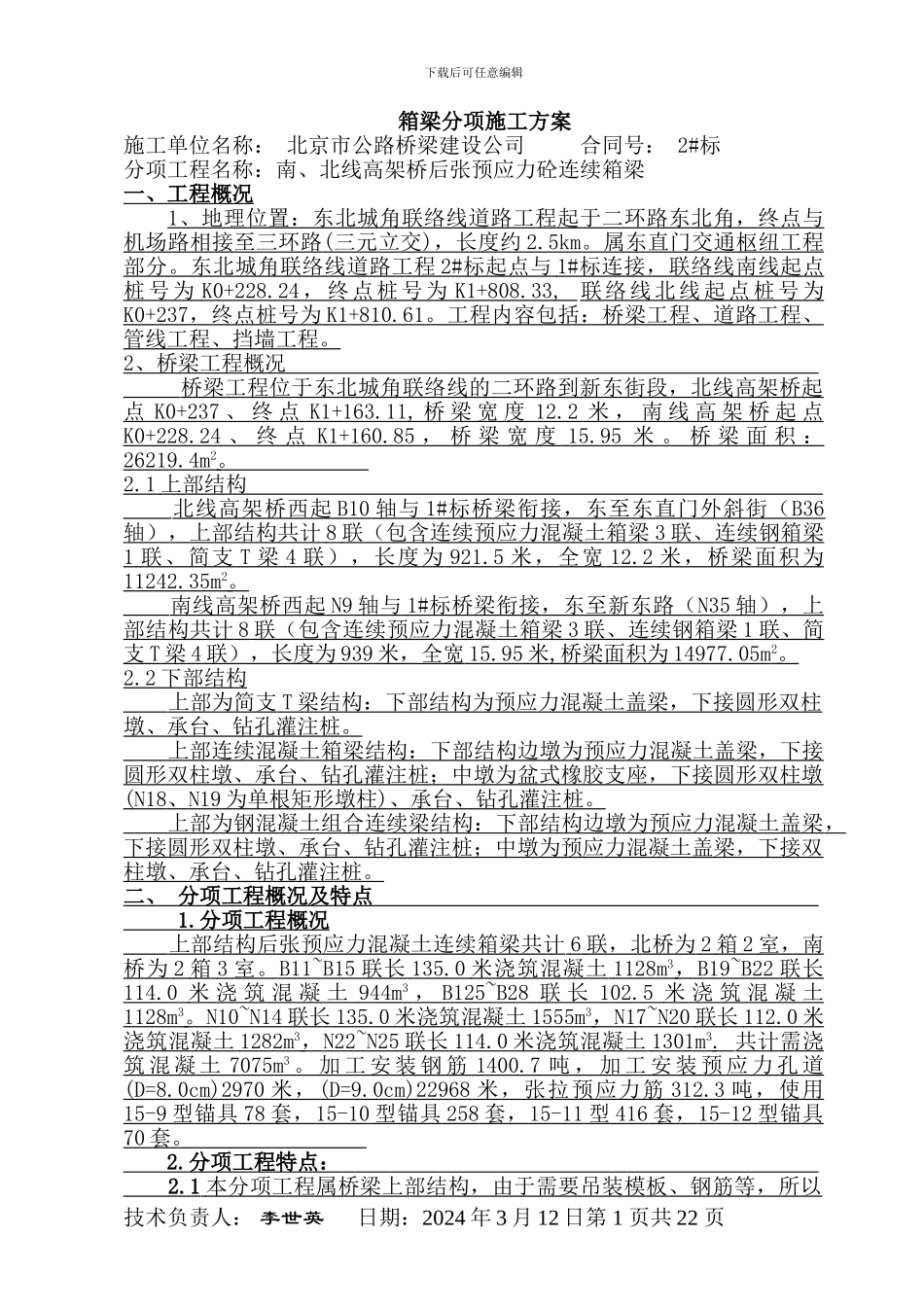

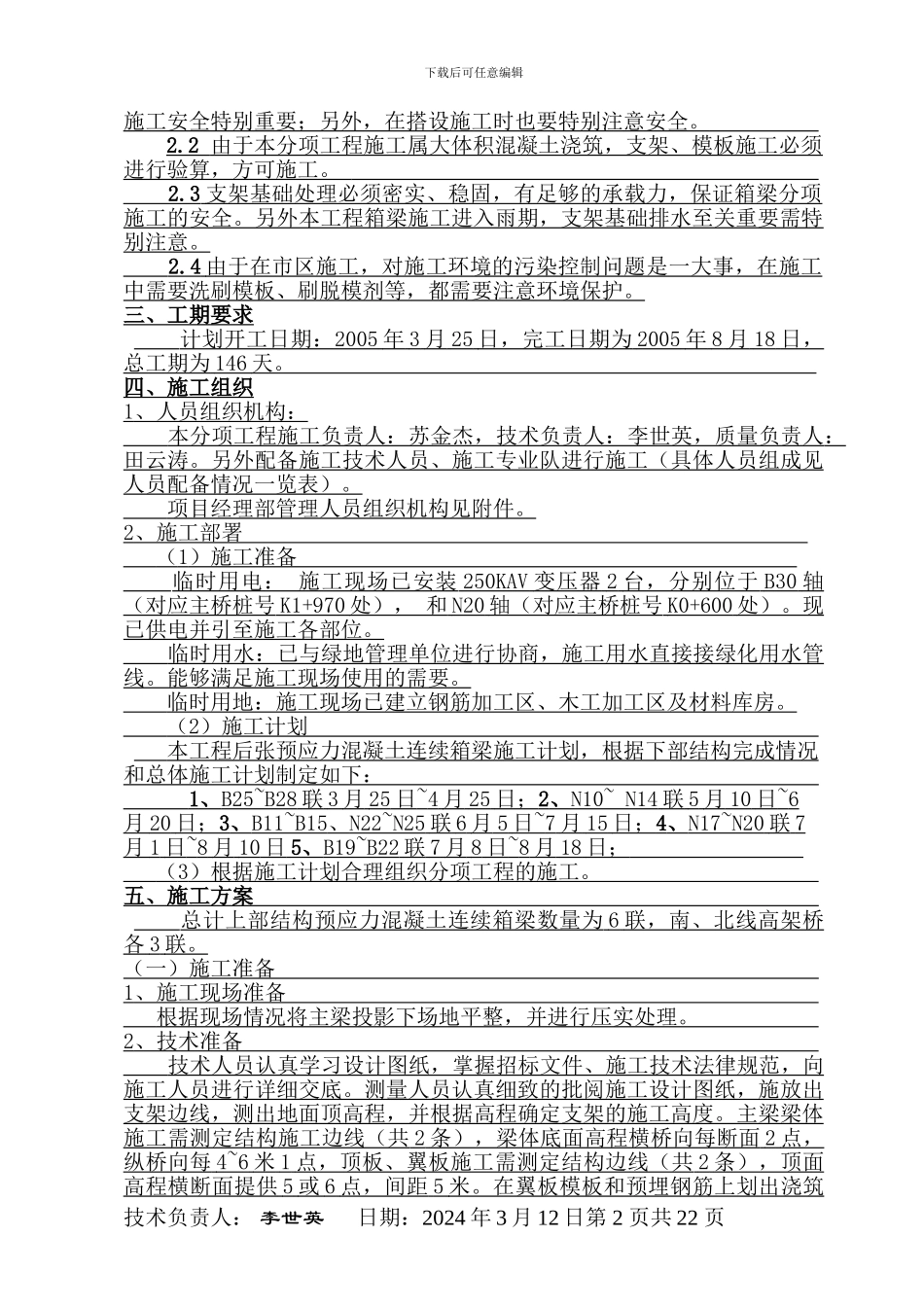

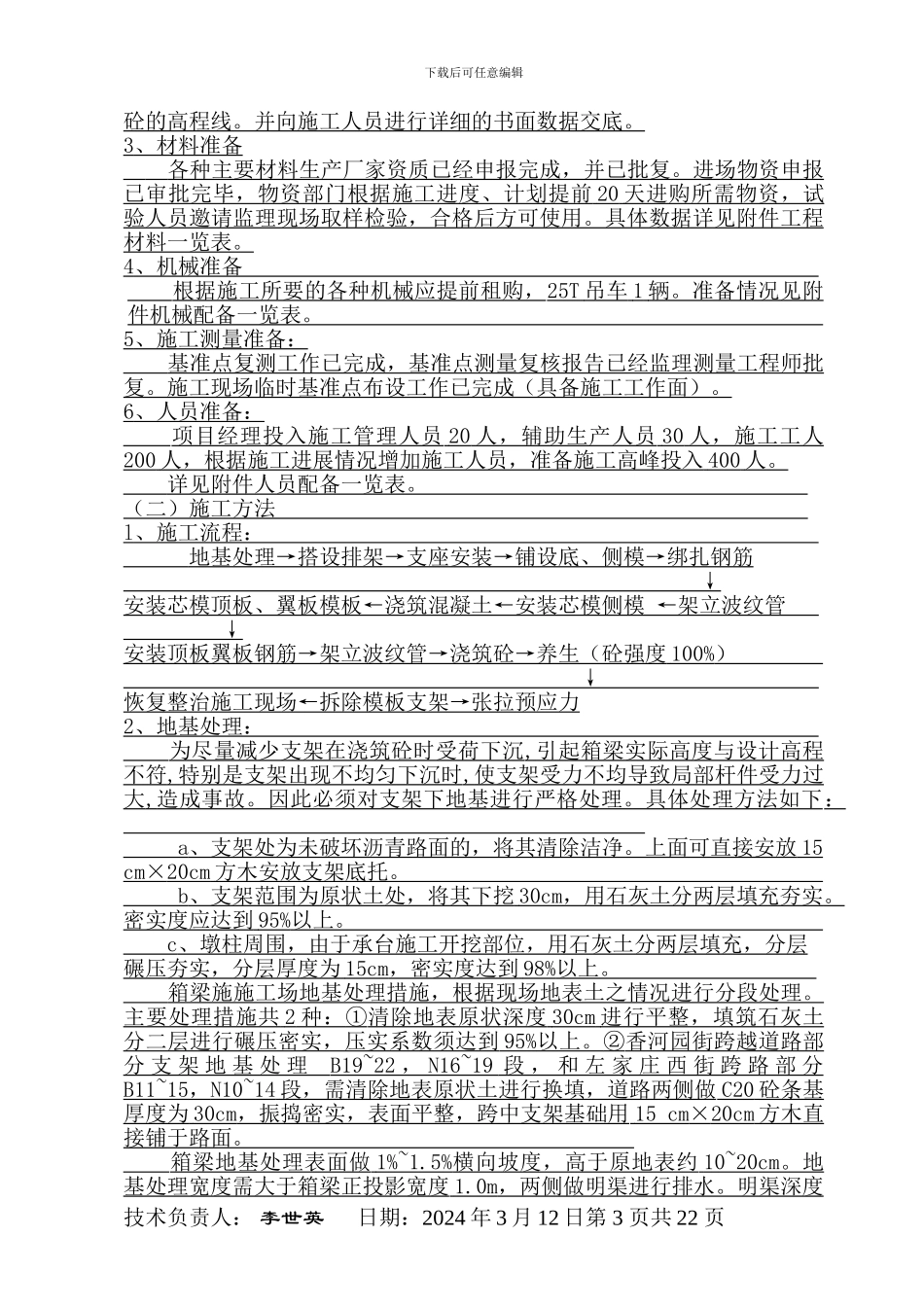

下载后可任意编辑 箱梁分项施工方案施工单位名称： 北京市公路桥梁建设公司 合同号： 2#标 分项工程名称：南、北线高架桥后张预应力砼连续箱梁一、工程概况 1 、地理位置：东北城角联络线道路工程起于二环路东北角，终点与 机场路相接至三环路 ( 三元立交 ) ，长度约 2.5km 。属东直门交通枢纽工程 部分。东北城角联络线道路工程 2# 标起点与 1# 标连接，联络线南线起点 桩号为 K0+228.24 ，终点桩号为 K1+808.33, 联络线北线起点桩号为 K0+237 ，终点桩号为 K1+810.61 。工程内容包括：桥梁工程、道路工程、 管线工程、挡墙工程。 2 、桥梁工程概况 桥梁工程位于东北城角联络线的二环路到新东街段，北线高架桥起 点 K0+237 、 终 点 K1+163.11, 桥 梁 宽 度 12.2 米 ， 南 线 高 架 桥 起 点 K0+228.24 、 终 点 K1+160.85 ， 桥 梁 宽 度 15.95 米 。 桥 梁 面 积 ： 26219.4m 2 。 2.1 上部结构 北线高架桥西起 B10 轴与 1# 标桥梁衔接，东至东直门外斜街（ B36 轴），上部结构共计 8 联（包含连续预应力混凝土箱梁 3 联、连续钢箱梁 1 联、简支 T 梁 4 联），长度为 921.5 米，全宽 12.2 米，桥梁面积为 11242.35m 2 。 南线高架桥西起 N9 轴与 1# 标桥梁衔接，东至新东路（ N35 轴），上 部结构共计 8 联（包含连续预应力混凝土箱梁 3 联、连续钢箱梁 1 联、简 支 T 梁 4 联），长度为 939 米，全宽 15.95 米 , 桥梁面积为 14977.05m 2 。 2.2 下部结构 上部为简支 T 梁结构：下部结构为预应力混凝土盖梁，下接圆形双柱 墩、承台、钻孔灌注桩。 上部连续混凝土箱梁结构：下部结构边墩为预应力混凝土盖梁，下接 圆形双柱墩、承台、钻孔灌注桩；中墩为盆式橡胶支座，下接圆形双柱墩(N18 、 N19 为单根矩形墩柱 ) 、承台、钻孔灌注桩。 上部为钢混凝土组合连续梁结构：下部结构边墩为预应力混凝土盖梁 ， 下接圆形双柱墩、承台、钻孔灌注桩；中墩为预应力混凝土盖梁，下接双柱墩、承台、钻孔灌注桩。 二、 分项工程概况及特点 1. 分项工程概况 上部结构后张预应力混凝土连续箱梁共计 6 联，北桥为 2 箱 2 室，南 桥为 2 箱 3 室。 B11 ~ B15 联长 135.0 米浇筑混凝土 1128m 3 ， B19 ~ B22 联长 114.0 米 浇 筑 混 凝 土 944m 3 ， B125 ~ B28 联...
