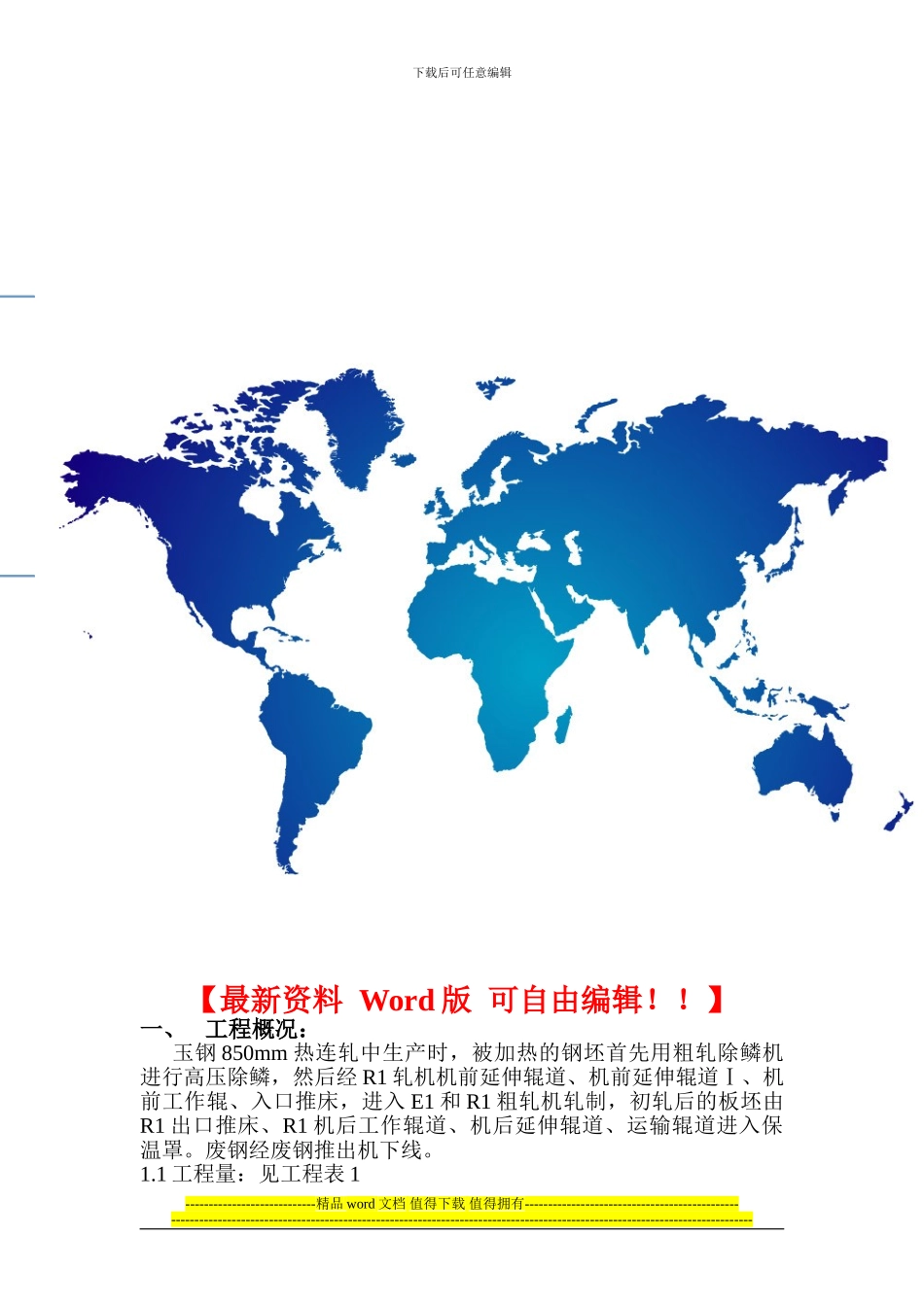

下载后可任意编辑 一、工程概况：玉钢 850mm 热连轧中生产时，被加热的钢坯首先用粗轧除鳞机进行高压除鳞，然后经 R1 轧机机前延伸辊道、机前延伸辊道Ⅰ、机前工作辊、入口推床，进入 E1 和 R1 粗轧机轧制，初轧后的板坯由R1 出口推床、R1 机后工作辊道、机后延伸辊道、运输辊道进入保温罩。废钢经废钢推出机下线。1.1 工程量：见工程表 1----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑表 1序号设备名称台数总重(kg)1粗轧除鳞机1560002R1 轧机机前延伸辊道11107603R1 轧机机前延伸辊道Ⅰ1237484R1 轧机机前工作辊道1356425R1 入口侧推床1286666E1 立辊轧机11173347R1 二辊轧机12487818R1 轧机换辊装置1134669R1 轧机出口侧推床12866610R1 轧机机后工作辊道13767911二辊轧机机后延伸辊道14356712二辊轧机机后延伸辊道Ⅰ1968613二辊轧机机后运输辊道17680214保温罩12708915废钢推出机14013316R1 轧机主传动装置11557771.2 工程特点1.2.1 设备吊装难度大。主轧跨内 R1 二辊轧机, 单片牌坊重量 49 吨、E1 轧机牌坊重量47.1345 吨。线上单台 32/5 吨航车均不能直接将牌坊吊装就位，必须用两台自行式起重卸车及抬吊就位。或者使用两台车间桥式起起重机加一根扁担梁进行抬吊。1.2.2 设备安装质量要求高。轧机运行速度快，轧制线长，设备关联性非常强，每套设备的安装精度都对前后相关联的设备影响较大，安装定位难度大，必须对轧机的中心标高、基准点的设置位置、测量精度、设备定位检测予以充分重视，特别是 E1R1 二辊轧机位置精度的控制要求很高。轧机设备在找平常，无论是采纳座浆或其它方法，其底座的找平精度均须严格按公司的内控标准执行，关键设备的基准底板按零误差找平找正。1.2.3 配合协作关系复杂。施工中将与设计院、监理单位、国内配套设备制作商代表、外方专家、甲方代表协作，并接受他们的监督和指导。1.2.4 工期短。此项工程甲方要求在 8 月 10 日过钢，为保证甲方尽快投入生产缩短甲方的投资回收期，使甲方获得更高的经济效益，我方保证在----------------------------精品 word 文档...
