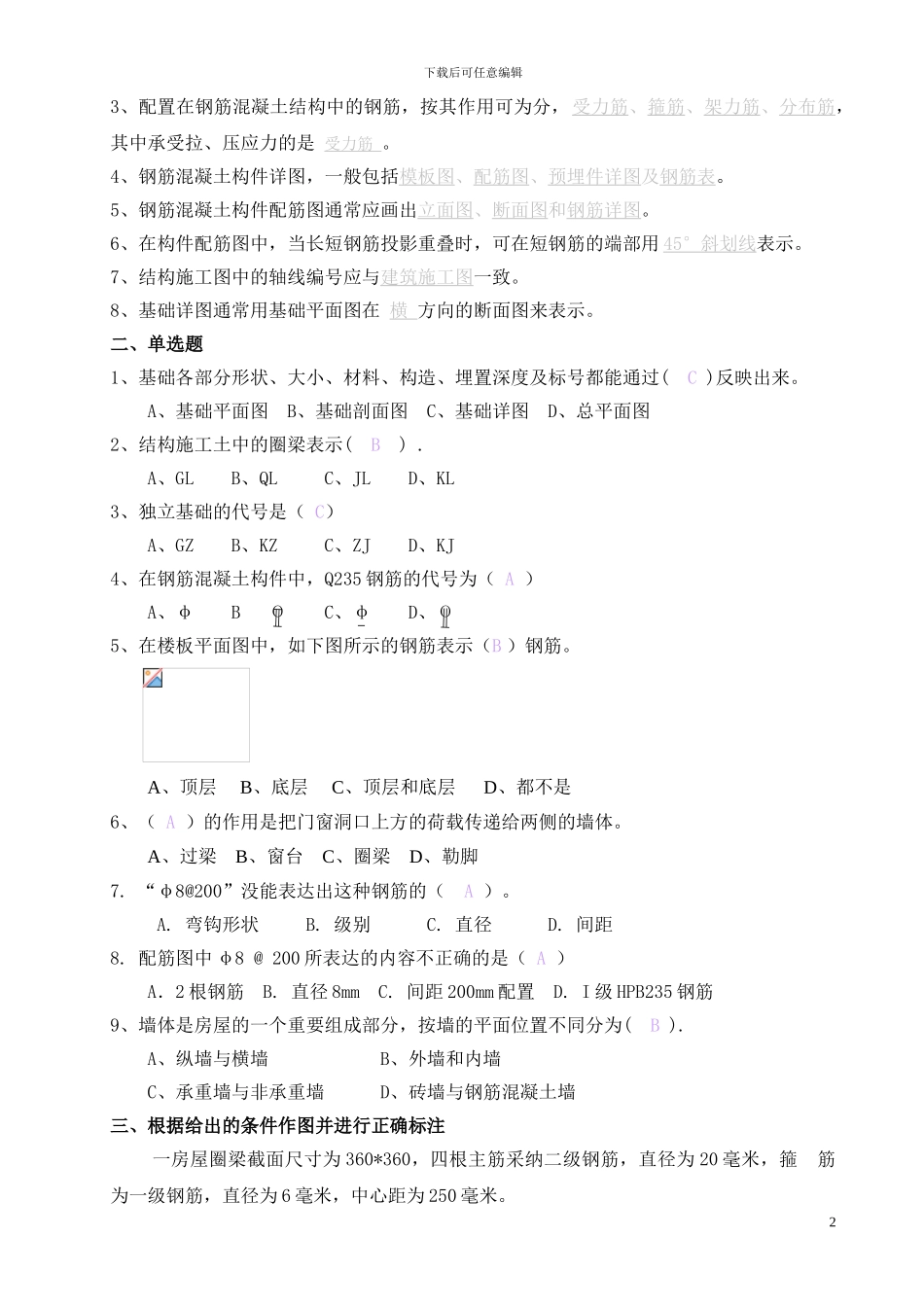

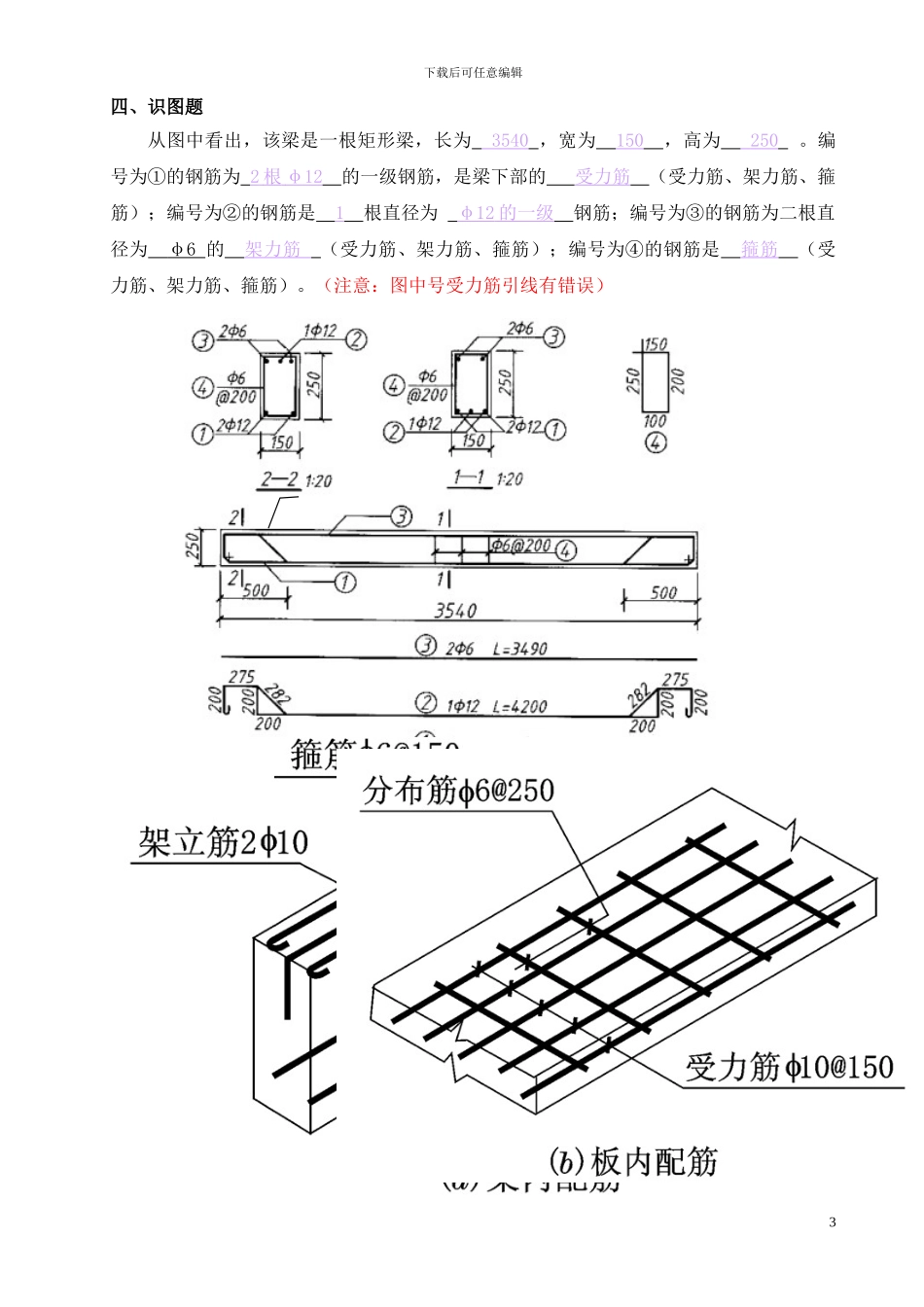

下载后可任意编辑 结构施工图复习题一、填空题1、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。2、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__，一般梁的保护层厚度为 250mm 。1精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑3、配置在钢筋混凝土结构中的钢筋，按其作用可为分，受力筋、箍筋、架力筋、分布筋，其中承受拉、压应力的是 受力筋 。4、钢筋混凝土构件详图，一般包括模板图、配筋图、预埋件详图及钢筋表。5、钢筋混凝土构件配筋图通常应画出立面图、断面图和钢筋详图。6、在构件配筋图中，当长短钢筋投影重叠时，可在短钢筋的端部用 45° 斜划线 表示。7、结构施工图中的轴线编号应与建筑施工图一致。8、基础详图通常用基础平面图在 横 方向的断面图来表示。二、单选题1、基础各部分形状、大小、材料、构造、埋置深度及标号都能通过( C )反映出来。A、基础平面图 B、基础剖面图 C、基础详图 D、总平面图2、结构施工土中的圈梁表示( B ) .A、GL B、QL C、JL D、KL3、独立基础的代号是（ C）A、GZ B、KZ C、ZJ D、KJ4、在钢筋混凝土构件中，Q235 钢筋的代号为（ A ）A、φ B Ο C、φ D、Ο5、在楼板平面图中，如下图所示的钢筋表示（B ）钢筋。A、顶层 B、底层 C、顶层和底层 D、都不是6、（ A ）的作用是把门窗洞口上方的荷载传递给两侧的墙体。A、过梁 B、窗台 C、圈梁 D、勒脚7. “φ8@200”没能表达出这种钢筋的（ A ）。A. 弯钩形状 B. 级别 C. 直径 D. 间距8. 配筋图中 φ8 @ 200 所表达的内容不正确的是（ A ） A．2 根钢筋 B. 直径 8mm C. 间距 200mm 配置 D. I 级 HPB235 钢筋9、墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( B ).A、纵墙与横墙 B、外墙和内墙C、承重墙与非承重墙 D、砖墙与钢筋混凝土墙三、根据给出的条件作图并进行正确标注一房屋圈梁截面尺寸为 360*360，四根主筋采纳二级钢筋，直径为 20 毫米，箍 筋为一级钢筋，直径为 6 毫米，中心距为 250 毫米。2下载后可任意编辑四、识图题从图中看出，该梁是一根矩形梁，长为 3540 ，宽为 150 ，高为 250 。编号为①的钢筋为 2 根 φ12 的一级钢筋，是梁下部的 受力筋 （受力...
